Всередині лабораторії Sealock: ударний тестер коливань багажу (XE-I09BA)

Майже кожна катастрофічна поломка сумки, про яку коли-небудь чув покупець, починається в тому самому місці: у точці, де ремінь, ручка або D-подібне кільце стикаються з корпусною панеллю. Тканина рідко рветься посередині. Блискавки рідко розриваються по ланцюжку. Що виходить з ладу, так це анкер — кілька квадратних сантиметрів привареної заплатки, стрижня або стрічкової петлі, яка має перенести всю вагу навантаженого мішка на гнучку стіну тисячі разів за навантажень, які ніколи не є постійними та непередбачуваними. Ось чому тест статичної тяги, яким би вражаючим числом він не генерував, є поганим прогнозом результатів поля. З’єднання, яке витримало одноразове натягування вагою 80 кг, все одно може вийти з ладу при 400 циклах динамічного поштовху вагою 8 кг, тому що втома та пікова міцність – різні фізики.

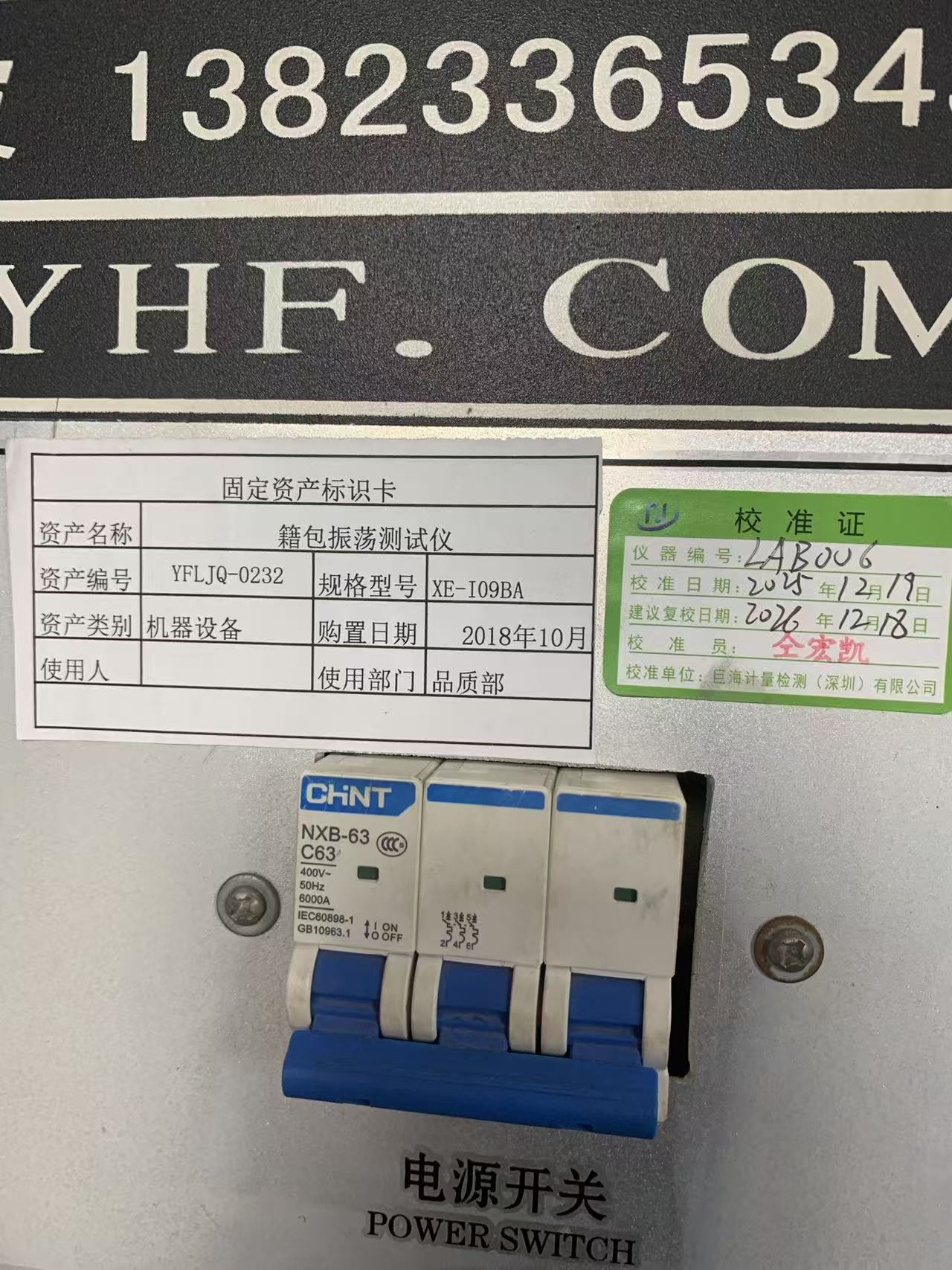

Машина, яка розділяє ці два світи в нашій лабораторії, — це тестер коливань багажу — актив YFLJQ-0232, модель XE-I09BA, номер приладу LAB-006, працює в нашому відділі якості з жовтня 2018 року й востаннє зовнішнє калібрування відбулося 19 грудня 2025 року, повторне калібрування має відбутися 18 грудня 2026 року. Всередині він працює за стандартною операційною процедурою. YFL-WI-PZ-03, редакція A/0, від 28 грудня 2023 року. У цій статті розповідається про те, що насправді робить машина, чому випробування важливіше для водонепроникних мішків, зварених високочастотним зварюванням, ніж для зшитого традиційним способом багажу, і що повинен запитати менеджер із закупівлі, коли побачить «випробування на вплив коливань» у специфікації постачальника.

Що насправді означає "вплив коливань".

Тест оманливо простий для опису та досить складний для якісного виконання. Сумку завантажують до заданої ваги, а потім підвішують до машини будь-яким компонентом, який досліджується — однією верхньою ручкою, парою плечових ременів, петлею для перетягування, повністю висунутою ручкою візка. Ударна головка піднімає завантажений мішок певним рухом, а потім відпускає його. Все інше зробить сила тяжіння. Мішок падає, а амортизована пружина у верхній частині головки поглинає, а потім повертає енергію падіння, тому зразок не просто впадає один раз, а приводиться в постійне коливання вгору-внизу. Кожен цикл посилає ударну хвилю вниз по ремінцю в точку кріплення, а потім повністю розвантажує його. Завантажити, шокувати, розвантажити, повторити.

Китайський стандарт методів легкої промисловості, який це формалізує, QB/T 2922-2018Чохол і сумка — Метод випробування на струшування, описує принцип як навантаження на сумку визначеною вагою, піднімання її за ручку, плечовий ремінь або повністю висунуту ручку візка за допомогою заданого ходу, дозволяючи їй вільно падати під дією сили тяжіння, і використання пружини для поглинання та відпускання енергії удару, щоб сумка зазнавала повторних ударів і коливань — тим самим перевіряючи витривалість ручки, ремінця, ручки візка та корпусу на струшування. Апарат чітко специфікований: загальна маса нижньої присоски, верхнього демпферного блоку, ударної штанги та стандартного кріплення становить 8,1 ± 0,2 кг, хід в одному напрямку становить 150 ± 5 мм, а шумопоглинаючий вузол на верхній присосці створює силу пружини 110 ± 10 Н під час стиснення врівень. Система керування повинна дозволяти регулювати швидкість удару, дозволяти встановлювати та реєструвати кількість циклів і повинна автоматично зупиняти машину, якщо зразок падає під час випробування.

Останній пункт має більше значення, ніж здається. Автоматична зупинка після падіння зразка не є зручною функцією — це те, що робить підрахунок циклу дійсною точкою даних. Якщо ремінь розривається під час циклу 612 і машина продовжує стукати порожнім пристосуванням, доки не досягне заданого значення 1500, у звіті не буде нічого корисного. Тому що машина зупиняється в момент відриву, показання лічильникаєдовговічність цього суглоба.

Машина на нашому поверсі

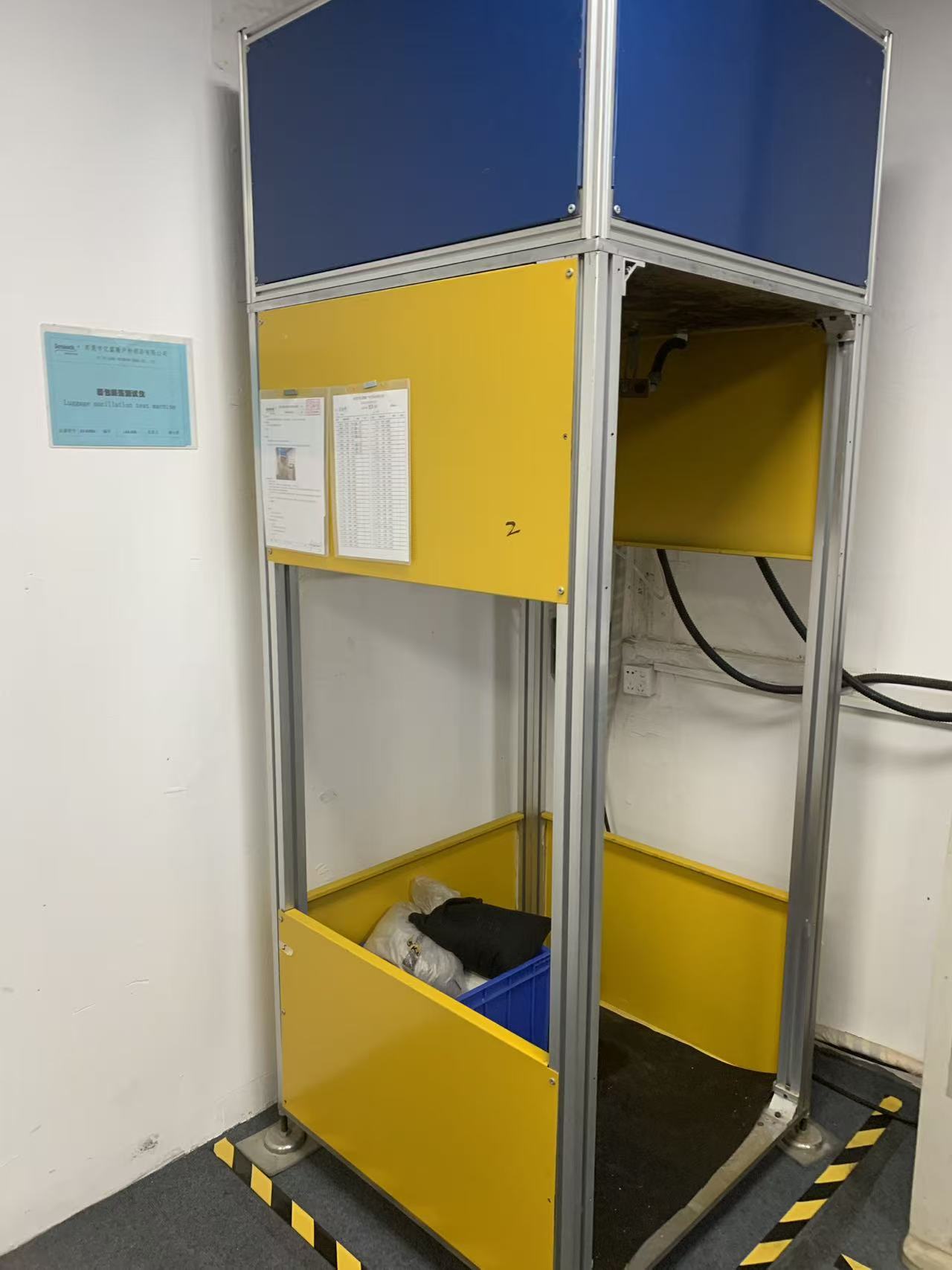

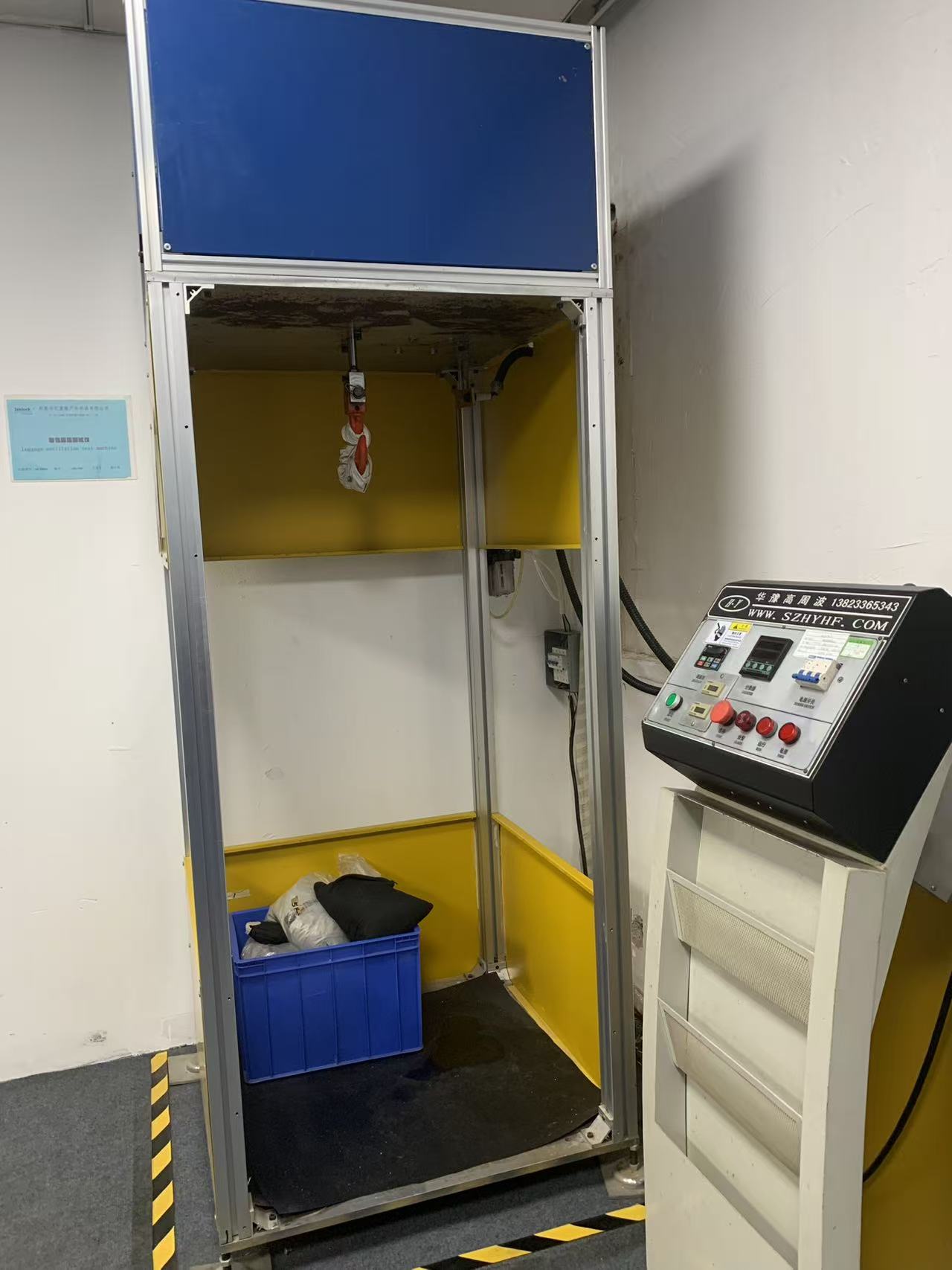

Наш блок був побудований виробником високочастотного обладнання в Шеньчжені, і він навмисно непривабливий. Випробувальна камера являє собою екструдовану алюмінієву раму з жовтими та синіми заповнювальними панелями, відкриту з робочої сторони, покриту важким гумовим килимком для запобігання відскоку. Ударна головка звисає з верхньої поперечини; під ним розташований зразок, а в ящику біля основи — відкалібровані мішки з піском, які ми використовуємо, щоб привести мішок до номінального тестового навантаження. Двері на петлях закривають робочу сторону перед початком руху, і це єдине, що стоїть між оператором і 20-кілограмовим мішком, що рухається на швидкості.

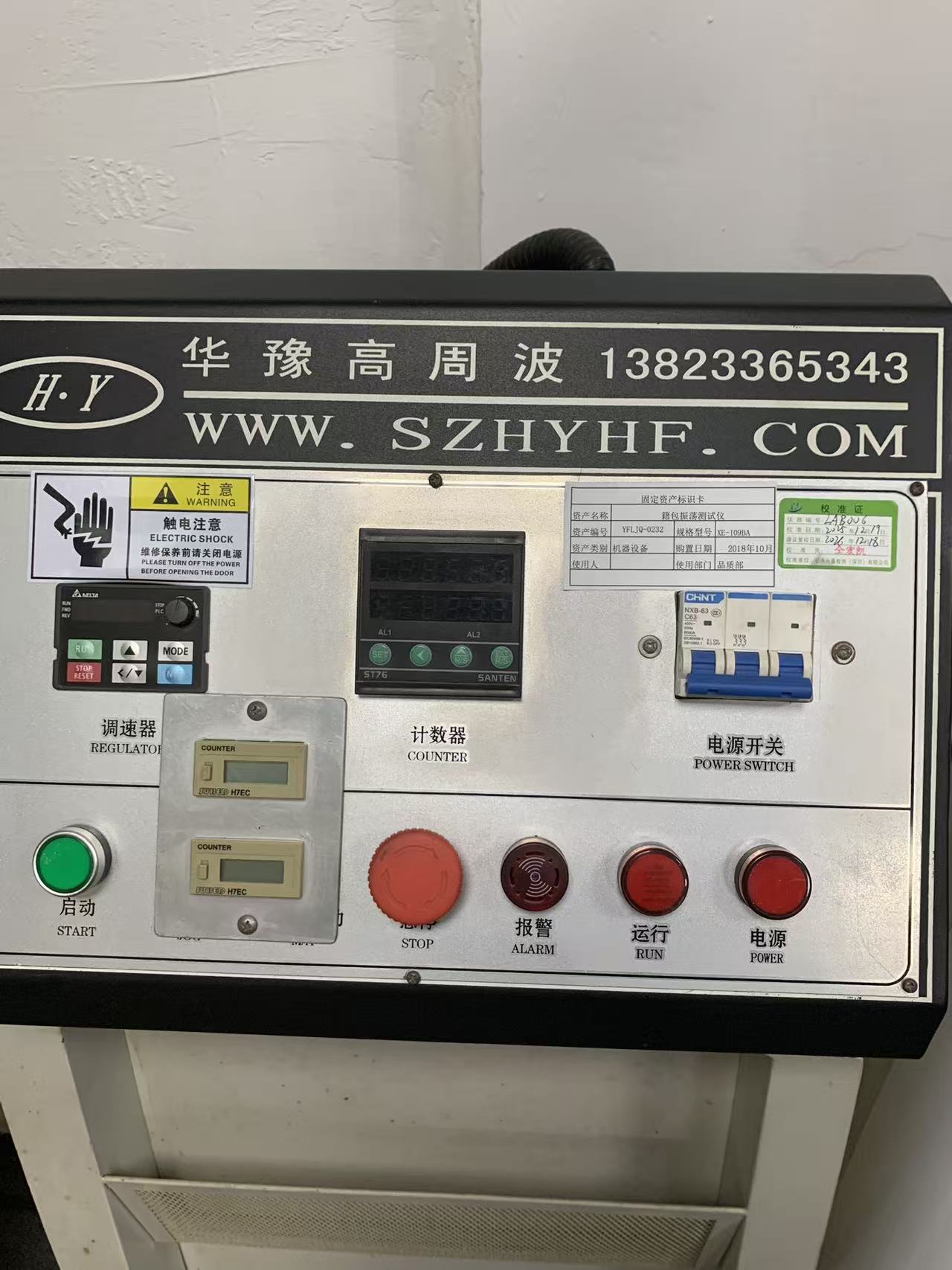

П’єдестал керування розташований поза кліткою. Його компонування точно пояснює, як виконується тест: частотно-регульований привод Delta зліва виконує роль регулятора швидкості, цифровий лічильник SANTEN ST76 з двома каналами сигналізації знаходиться в центрі, два електромеханічних лічильника FUJI H7EC записують сукупні цикли незалежно від програмованого, а триполюсний вимикач CHNT NXB-63 C63 на 400 В, 50 Гц з відключаючою здатністю 6000 А забезпечує вхідну потужність. Під ними розташована кнопка запуску, велика кнопка аварійної зупинки у вигляді грибоподібної головки, а також індикатори тривоги, роботи та живлення.

Дубльовані лічильники існують неспроста. Програмований лічильник - це те, що зупиняє машину на цільовому циклі; механічні лічильники накопичують життєві цикли на машині та дають перехресну перевірку, якщо хтось сумнівається, чи було скинуто цикл під час тестування. Коли сторонній аудитор клієнта запитує, як ми знаємо, що звіт відображає повний цикл, це відповідь, на яку ми вказуємо.

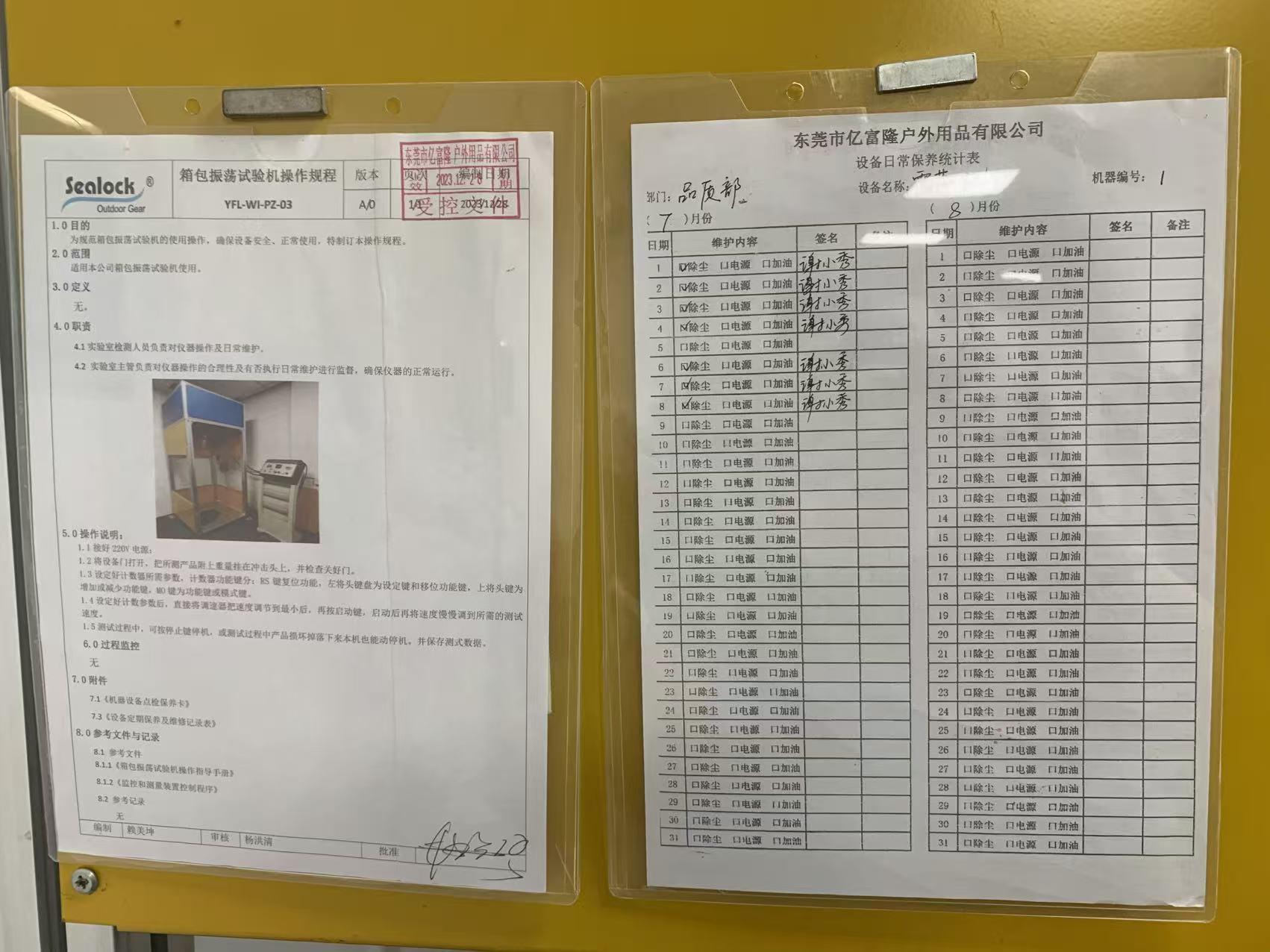

Як ми працюємо: SOP YFL-WI-PZ-03

Контрольована процедура, опублікована на машині, коротка, і кожен пункт у ній існує тому, що хтось колись помилився.

Оператор підключає джерело живлення 220 В, відкриває двері камери, підвішує зразок — уже завантажений до його номінальної ваги — на ударну головку за допомогою відповідного кріплення та підтверджує, що двері належним чином закриті, перш ніж щось посунеться. Після цього лічильник програмується: клавіша скидання очищає попередній цикл, клавіші shift і increment встановлюють цільову кількість циклів, а клавіша режиму вибирає функцію підрахунку. Лише після встановлення цілі оператор повертає регулятор швидкості до мінімуму, натискає кнопку «Пуск», а потім повільно збільшує швидкість до необхідної швидкості тестування. Старт на швидкості заборонений, тому що раптовий перший удар завдає удару, який ніколи не передбачався стандартом, і може спричинити хибну ранню поломку пристосування, а не тестованого з’єднання.

Під час роботи оператор може в будь-який момент зупинити машину за допомогою клавіші зупинки. Якщо зразок розбивається і падає, машина зупиняється сама. Дані тесту потім записуються. SOP призначає експлуатацію та планове технічне обслуговування інспектору лабораторії, а нагляд за обома — керівнику лабораторії, і це підтримується щоденним журналом технічного обслуговування — видалення пилу, перевірка живлення, змащування — підписується щодня.

Підрахунок навантажень і циклів: які мають бути цифри

Стандарт методу визначає, як трясти мішок; стандарт продукту визначає, наскільки сильно та як довго. Для сумок, що переносять, це QB/T 1333-2018Сумочка і рюкзак, який встановлює випробувальне навантаження відповідно до об’єму корпусу сумки, а не, як у попередньому виданні 2010 року, відповідно до специфікації продукту, і який оцінює лише плечовий ремінь, де одна ручка та плечовий ремінь мають спільні шви, що перекриваються. Типове комерційне випробування включає 400 циклів на подвійних плечових ременях із зазначеним навантаженням 6 кг, при цьому ручки оцінюються відповідно до власної комбінації навантаження та циклу.

Чотириста циклів — це підлога, а не стеля, і вона відкалібрована для повсякденної сумочки, а не для 60-літрової сухої речі, яку кинуть на палубу човна протягом десяти років. Наша внутрішня вимога до перенесення вантажу становить 1500 циклів і більше, і для експедиційних і морських програм ми використовуємо значно вищі показники при навантаженні, встановленому на основі номінальної місткості мішка, а не на основі стандартної таблиці об’єму. Коли власний протокол клієнта вказує іншу комбінацію — важче навантаження за меншу кількість циклів, щоб імітувати обробку багажу, або менше навантаження з набагато більшим числом, щоб імітувати роботу й назад, — машина просто приймає ці числа. Цільові показники швидкості, навантаження та циклу встановлюються оператором, що означає наявність інструменту всередині компанії, а не купівлю тестових слотів ззовні.

Чому цей тест відрізняється для зварних водонепроникних пакетів

Тут фабрика водонепроникного спорядження відрізняється від звичайної фабрики багажу. На зшитій сумці кріплення плечового ременя являє собою петлю з лямки, закріплену в шві та зміцнену закріпкою. Режим невдачі — це стирання нитки та поступове висмикування стібка, і це оголошує про себе: стібки послаблюються, петля перекошується, покупець помічає це, перш ніж вона відпускається.

На високочастотному зварюваному мішку шви на анкері відсутні взагалі, або шви є декоративними, а реальна траєкторія навантаження проходить через зварену латку, прикріплену до лицьової частини корпусу з ТПУ або ПВХ. Цей суглоб виходить з ладу через відшарування, а не через стирання, і відшарування відбувається тихо та раптово. Зварювальний шов, який був злегка охолодженим — недостатнє витримування, забруднена поверхня, матриця, яка відхилилася від паралелі на частки міліметра — добре пройде тест на статичне розтягування, а потім відшарується на кромці плями десь між циклом 300 і циклом 900, тому що кожен цикл коливань припадає на той самий передній край з’єднання.

Це помилка, яка породжує відгуки, які визнає кожен менеджер категорії: сумка, яка була в порядку протягом сезону, а потім «ремінець просто відірвався від сумки» з чистим, непотертим контуром, що залишився. Це також, що важливо, aгідроізоляціянесправність, а не тільки недостатня міцність, тому що частково відшарована пляма відкриває шлях витоку через матеріал лицьової частини задовго до того, як він повністю відділиться. Сумка може почати впускати воду з плечового кріплення, але при цьому ідеально несе свій вантаж.

Ось чому тестер коливань ікомп'ютеризований тестер на розтягнення та відшаруваннячитаються разом, а не окремо. Тестування на відрив дає статичну міцність зварного шва в кілограмах із нашою внутрішньою таблицею матеріалів; Випробування на коливання показує нам, чи витримає цей зв’язок динамічне, повторюване одностороннє навантаження в геометрії, яку він фактично побачить під час експлуатації. Зварювальний шов може бути міцним і все ще мати слабку втому, якщо геометрія латки зосереджує відшарування в одному куті. Знаходить його тільки другий тест.

На що ми дивимося, коли забіг закінчується

Підрахунок завершеного циклу є умовою проходження, а не результатом проходження. Коли лічильник зупиняється, зразок опускається вниз і перевіряється за письмовим контрольним списком: відсутність роз’єднання або часткове відокремлення ручки, ремінця чи анкерної накладки; відсутність розшарування або підйому на краю будь-якої звареної арматури; відсутність зламу, деформації або розтріскування пряжок, повзунків, D-подібних кілець або триглідів; відсутність обриву нитки на будь-якому зміцнювальному стібку; відсутність перекосів кузовної панелі навколо точки навантаження; і, для сумок із системою візка, ручка, яка все ще висувається та втягується плавно та надійно замикається.

Усе, окрім розділення, все одно записується. Край латки, який піднявся на два міліметри за 1500 циклів, є мішком і невдалим процесом, і він повертається до інженерії як проблема параметрів зварювання, а не підписана. Якщо тест є руйнівним або зразок маркований, зразок поміщається в карантин і не повертається до товарного запасу.

Де він знаходиться в ширшому ланцюгу контролю якості

Жоден інструмент не сертифікує сумку. Тестер коливань охоплює витривалість динамічного навантаження в точках кріплення, і він передається в будь-якому напрямку:застібка-блискавкавитримує закриття через 3000 циклів під відповідним розміром бічним і поздовжнім навантаженням; втестер на стиранняітестер стійкості кольору до тертязвернути увагу на довговічність поверхні та обробку; впрограмована камера температури і вологостістарить набір матеріалу за допомогою циклів спека-вологість і мінусових температур перед повторною перевіркою механічних властивостей. Потім уся збірка проходить повне випробування зануренням у воду протягом двох годин або більше для занурюваних виробів або випробування під сильним дощем і водоструйним випробуванням для продуктів, які стійкі до дощу, а не до занурення.

Тестування коливаньпіслякліматичне старіння є однією з найбільш показових послідовностей, доступних для покупця, і це варто чітко вказати. З’єднання, нанесені клеєм, і деякі види плівки ТПУ втрачають значну міцність на відрив після сімдесяти двох годин впливу спеки та вологи. Стрічковий якір, який витримує 1500 циклів нового і 600 циклів після старіння, скаже вам те, чого ніколи не скаже жодне випробування кімнатною температурою.

Те, що повинні вимагати покупці

«Випробування коливань» у технічному паспорті нічого не означає без чотирьох цифр: навантаження в кілограмах, кількість циклів, перевірений компонент і критерії прийнятності. Попросіть усіх чотирьох. Запитайте, чи було досягнуто підрахунок, чи машина автоматично зупинилася раніше. Запитайте, чи була сумка протестована новою чи після кондиціонування. А щодо зварних виробів, зокрема, запитайте, чи перевірка після випробувань включала підйом країв на зварних ділянках армування, тому що постачальник, який перевіряє лише на розрив, повідомить про проходження мішка, який уже почав відшаровуватися.

Для програм OEM та ODM ми спільно встановлюємо ці параметри на етапі розробки, запускаємо їх на перших виробах до того, як інструмент буде заморожено, і повторюємо їх під час виробництва. Якщо потрібен власний протокол бренду або звіт сторонньої лабораторії, внутрішні дані стають попереднім аналізом: ми краще виявимо проблему на циклі 700 на нашому власному поверсі, ніж у звіті SGS або QIMA за три тижні до відправлення.

Часті запитання

Чи є випробування коливаннями таким же, як випробування на падіння?

Ні. Тест на падіння оцінює, що відбувається з сумкою та її вмістом під час одного неконтрольованого удару об тверду поверхню. Випробування на коливання оцінюють втому в точках перенесення під час сотень або тисяч контрольованих циклів навантаження та відпускання. Вони знаходять різні невдачі, і сумка може спокійно пройти через одну, а підвести іншу.

Чи може ця машина протестувати м’який кулер або сухий мішок, а також рюкзак?

так Будь-що з певною точкою перенесення можна повісити на пристосування — одну ручку для перенесення на сухому мішку, подвійні плечові ремені на більш холодному рюкзаку, верхню ручку для захоплення на речовій сумці. Вироби з м’якими сторонами мають підкладку в зоні контакту з пристосуванням, щоб затискач не стирав ремінь і не створював фальшивого зриву на ручці, а не на з’єднанні.

Яке навантаження слід використовувати, якщо мішок не має заявленої місткості?

Стандарт продукту виводить його з об’єму корпусу мішка. На практиці ми віддаємо перевагу тестуванню обладнання для активного відпочинку на номінальній потужності, яку бренд фактично надрукує на власній упаковці, плюс націнка, оскільки це число, яке споживач сприйме як дозвіл.

Чи гарантує успішний результат, що сумка не підведеться в полі?

Це гарантує, що конструкція та процес, згідно з зразками, досягли визначеного порогу втоми. Довговічність у польових умовах також залежить від стабільності виробництва, тому випробування коливаннями проводяться на виробничих зразках, а не лише на золотому зразку, і чому параметри зварювання в процесі контролюються незалежно.

Чи відкаліброване обладнання?

Зовні, акредитованим калібрувальним центром, із сертифікатом, розміщеним на машині. Поточний сертифікат датований 19 грудня 2025 року, а повторне калібрування має бути виконано 18 грудня 2026 року. Статус калібрування є частиною кожного внутрішнього аудиту та доступний відвідувачам за запитом.

Наступний у цій серії

Наступний інструмент, який ми відкриємо, — це стандартна шафа для підбору кольорів джерела світла — маленька, скромна коробка, яка вирішує більше суперечок клієнтів, ніж будь-яке інше обладнання в будівлі, тому що колір — це атрибут, який кожен покупець перевіряє особисто, і майже кожен перевіряє під неправильним світлом.

Компанія Sealock понад двадцять років створює високочастотне зварюване водонепроникне обладнання для таких брендів, як OSPREY, Helly Hansen, SIMMS, AFTCO, West Marine і STANLEY. Якщо вам потрібен повний протокол тестування для програми, яку ви розробляєте, або хочете вказати параметри коливань у вашій власній угоді про якість, напишіть наinfo@sealock.com.hk.
