Число, яке вирішує, чи є зварний шов насправді зварним

Четвертий із серії від лабораторії Sealock: тестер на розтягнення та відшарування — і реальний звіт із реальними цифрами зранку вівторка червня

ДУНГУАНЬ, Китай — [День місяця], 2026 р— Усе, що будує ця компанія, базується на одній заяві: два шматки тканини з покриттям, з’єднані високочастотним зварюванням, будуть поводитися як єдиний матеріал протягом усього терміну служби продукту. Кожен сухий мішок, кожен кулер, кожен надувний буй - це твердження, повторене кілька сотень разів навколо шва.

Це твердження, яке не можна перевірити, дивлячись. Ідеальний зварний шов і крайовий зварний шов зовні виглядають однаково — різниця проявляється лише через кілька місяців, коли крайовий шов починає розшаровуватися в руках клієнта. Ось чому існує машина в цій статті, і чому з усього в нашій лабораторії саме вона безпосередньо вимірює, чи працює наш основний процес.

Він розтягує зварювальний шов і розповідає вам, наскільки важко йому довелося постаратися.

Що насправді вимірює міцність на відрив

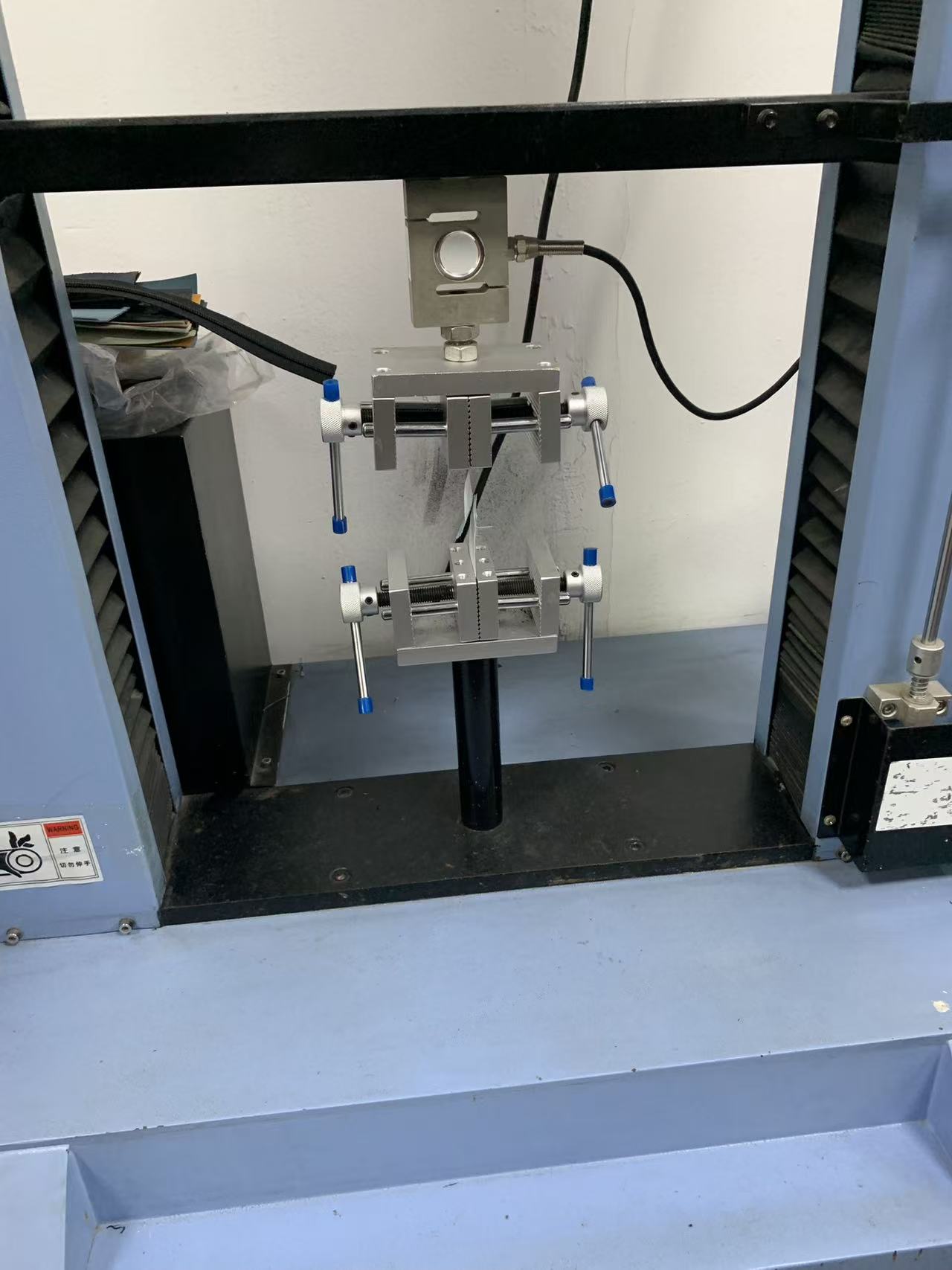

Візьміть зварений або ламінований зразок, візьміть два шари протилежними губками та роз’єднайте їх із контрольованою швидкістю. Датчик навантаження постійно фіксує необхідну силу для всієї довжини відриву. Ця сила — у кілограмах сили або ньютонах на міліметр ширини — є міцністю на відрив, і це найчесніша єдина цифра щодо якості з’єднання.

Для нас це має значення у двох різних місцях. По-перше, це сам зварний шов: наскільки сильно високочастотне зварювання сплавило дві панелі. Зварний шов, який трохи охолонув, виглядає добре і рано відшаровується; цей тест – це те, що вловлює це, перш ніж це стане партією виробництва. По-друге, це власна конструкція матеріалу: тканини з покриттям і ламіновані тканини самі є склеєними вузлами — покриття або плівка, приклеєна до основної тканини — і якщо це ламінування розшаровується, тканина руйнується зсередини незалежно від того, наскільки добре ми її зварили. Обидва проходять тестування тут, і обидва мають пройти.

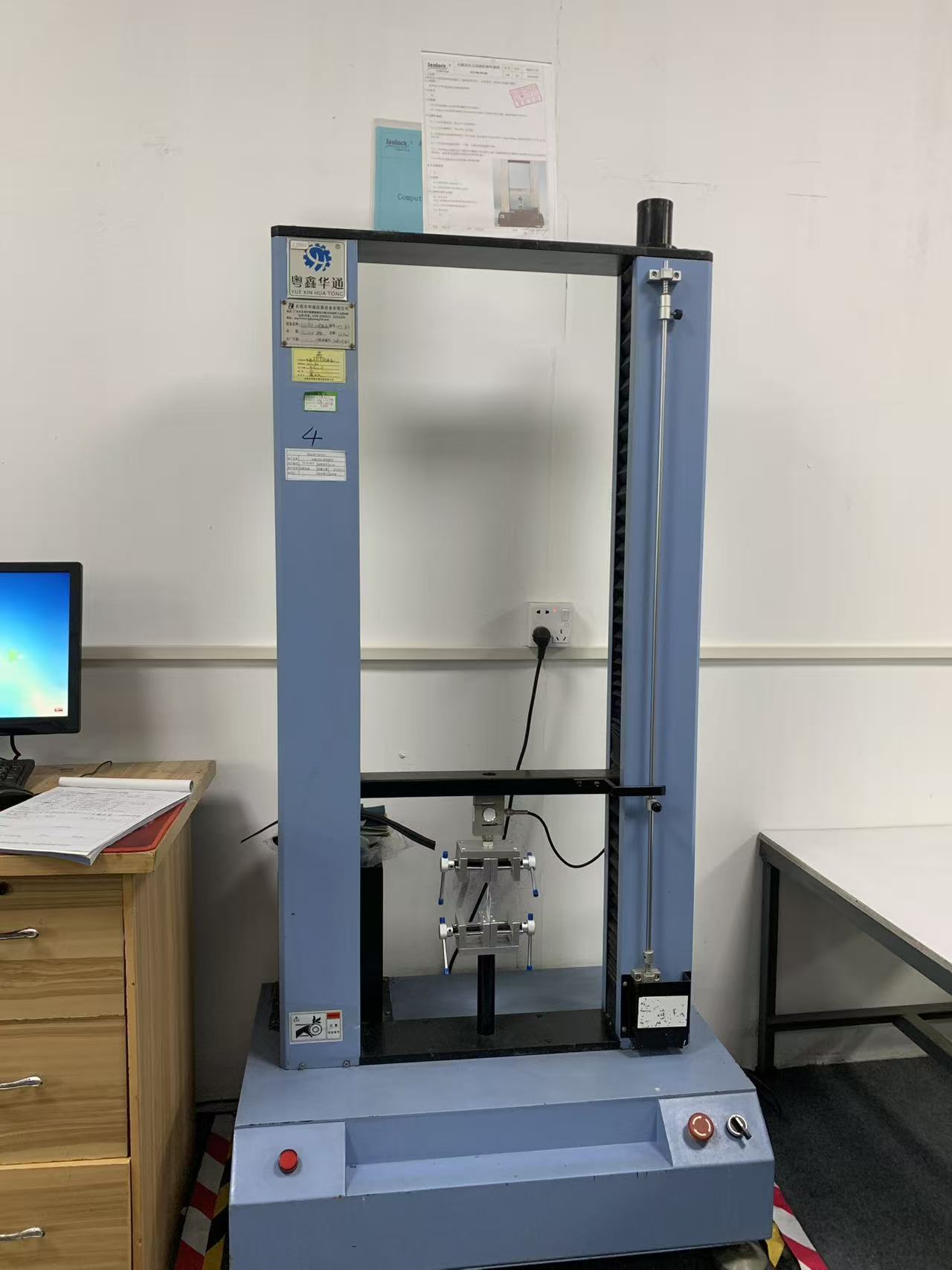

Ця сама машина також виконує випробування на розтягнення та розрив, тому її кріплення змінюються залежно від того, що в них закріплено. Але шкірка — це тест, який прямо говорить про те, чим ця фабрика заробляє на життя.

Справжній репортаж з 10:09 ранку вівторка

Замість того, щоб описувати це абстрактно, ось фактичний запуск із нашої лабораторії, датований 10 червня 2026 року о 10:09, на матеріалі 500D для клієнтської програми.

Параметри випробування: розмір зразка 10 × 3 см, довжина 100 мм, швидкість випробування 300 мм/хв. Було перевірено три зразки, а не один, тому що результат одноразового очищення майже не має сенсу.

Результати в кілограмах сили:

• Зразок 1:макс. 14,14, мін. 6,47, середнє 10,53
• Зразок 2:макс. 14,29, мін. 0,91, середнє 9,30
• Зразок 3:макс. 14,49, мін. 2,64, середнє 9,93
• Через три:найвищий максимум 14,49, середнє з максимумів 14,31, середнє з середніх 9,92

А потім важливий рядок, написаний оператором внизу звіту:при нормативному значенні 12 середнє 14,31 — тест проходить.

Той «стандарт 12» не придумується на місці. Він походить із внутрішнього контрольованого стандарту приймання, про який ми згадували в кінці останньої статті цієї серії: таблиця з переліком мінімально прийнятного значення відшарування для кожного матеріалу, який ми регулярно використовуємо — 1680D TPU, 840D двосторонній TPU, 600D одно- та двосторонній TPU, ПВХ і ламінати з покриттям, кожен із власним номером. Тест дає результат; стандарт вирішує, чи хороший цей результат. Головне, щоб і те, і інше було записане до іспиту, а не після нього.

Чому крива є зубчастою, і чому це найцікавіше

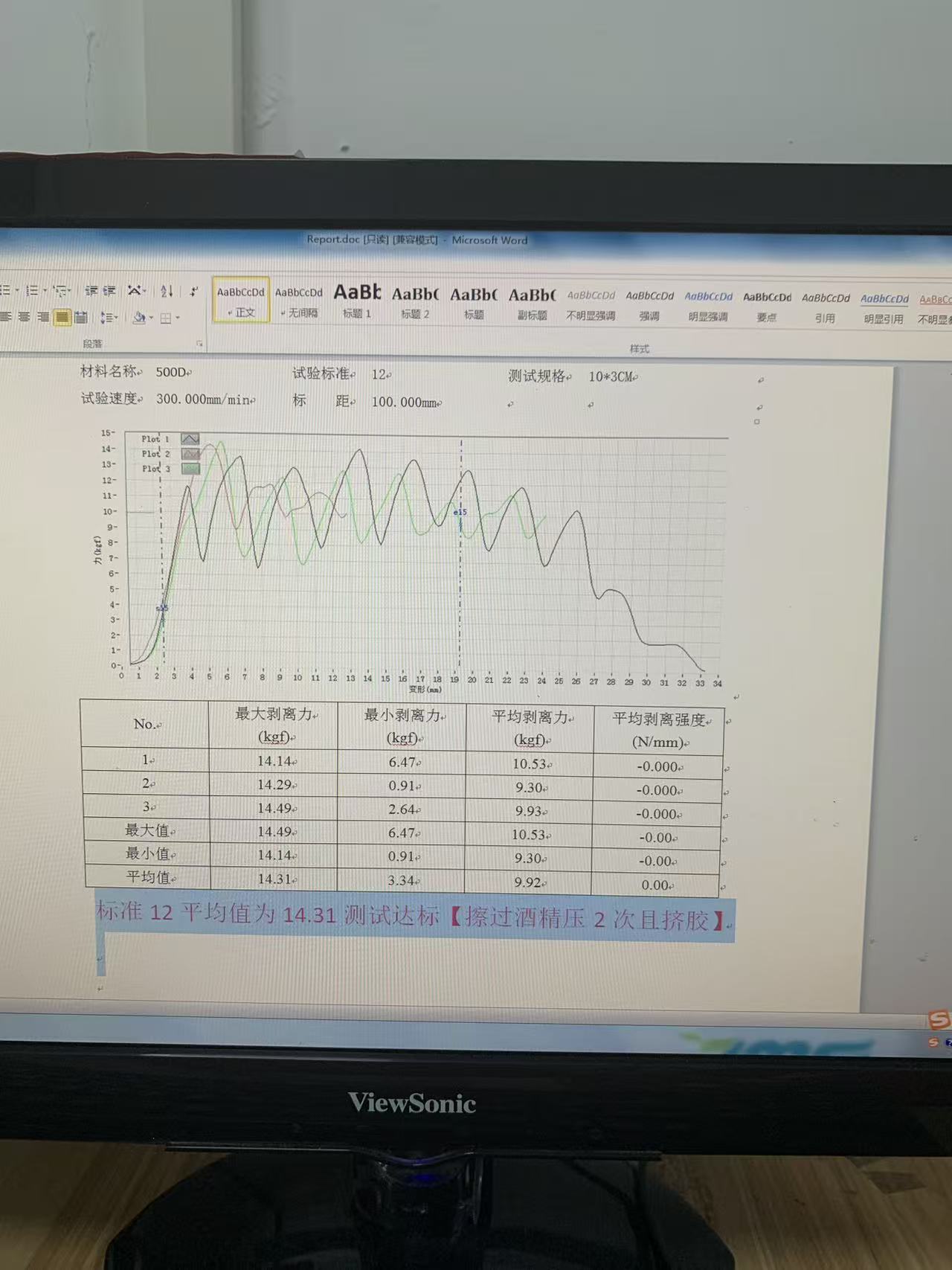

Подивіться на криві сили в цьому звіті, і ви не побачите рівної лінії. Ви побачите зуб пилки — сила зростає приблизно до 14, знову падає до 7, піднімається знову і знову по всій довжині зразка, перш ніж остаточно зменшитися в кінці.

Ця форма не є шумом і не є несправністю машини. Ось як насправді виглядає пілінг. Зв’язка не вивільняється рівномірно; він вивільняє серію невеликих прогресуючих збоїв, кожен з яких потребує сили, щоб ініціювати, а потім ненадовго полегшити, коли він поширюється. Піки там, де зв'язок чинив опір; корита - це місце, де відпускають розділ.

Саме тому звіт фіксує максимум, мінімум і середнє значення для кожного зразка. Максимум говорить про найкращий випадок облігації. Середнє значення вказує на його типову поведінку по всій шкірці. І мінімум — зверніть увагу на зразок 2, де сила впала до 0,91 кгс — говорить вам про найгіршу точку в цьому зразку, і це число, яке найбільше повинно хвилювати песиміста, оскільки зв’язок руйнується там, де він найслабший, а не там, де він найсильніший.

Три зразки, три набори цих фігур і стандарт для їх порівняння. Це результат. Один номер з одного екземпляра – це анекдот.

Дужка в кінці звіту

У цьому звіті є деталь, яку варто витягнути, тому що вона говорить про те, як думає ця лабораторія. Після прийняття рішення про проходження оператор фіксував у дужках підготовку зразка: протертий спиртом, двічі натиснутий, з видавлюванням клею.

Іншими словами, результат не записується лише як властивість матеріалу. Це зареєстровано як власністьцей матеріал, скріплений таким чином. Стійкість до відриву завжди залежить від процесу — чистоти поверхні, тиску, витримки, кількості нанесеного клею — і число, яке не вказує, яким процесом воно було створено, не можна відтворити чи сперечатися з ним. Напис препарату поруч із результатом перетворює вимірювання на доказ.

Негламурні умови, які роблять номер дійсним

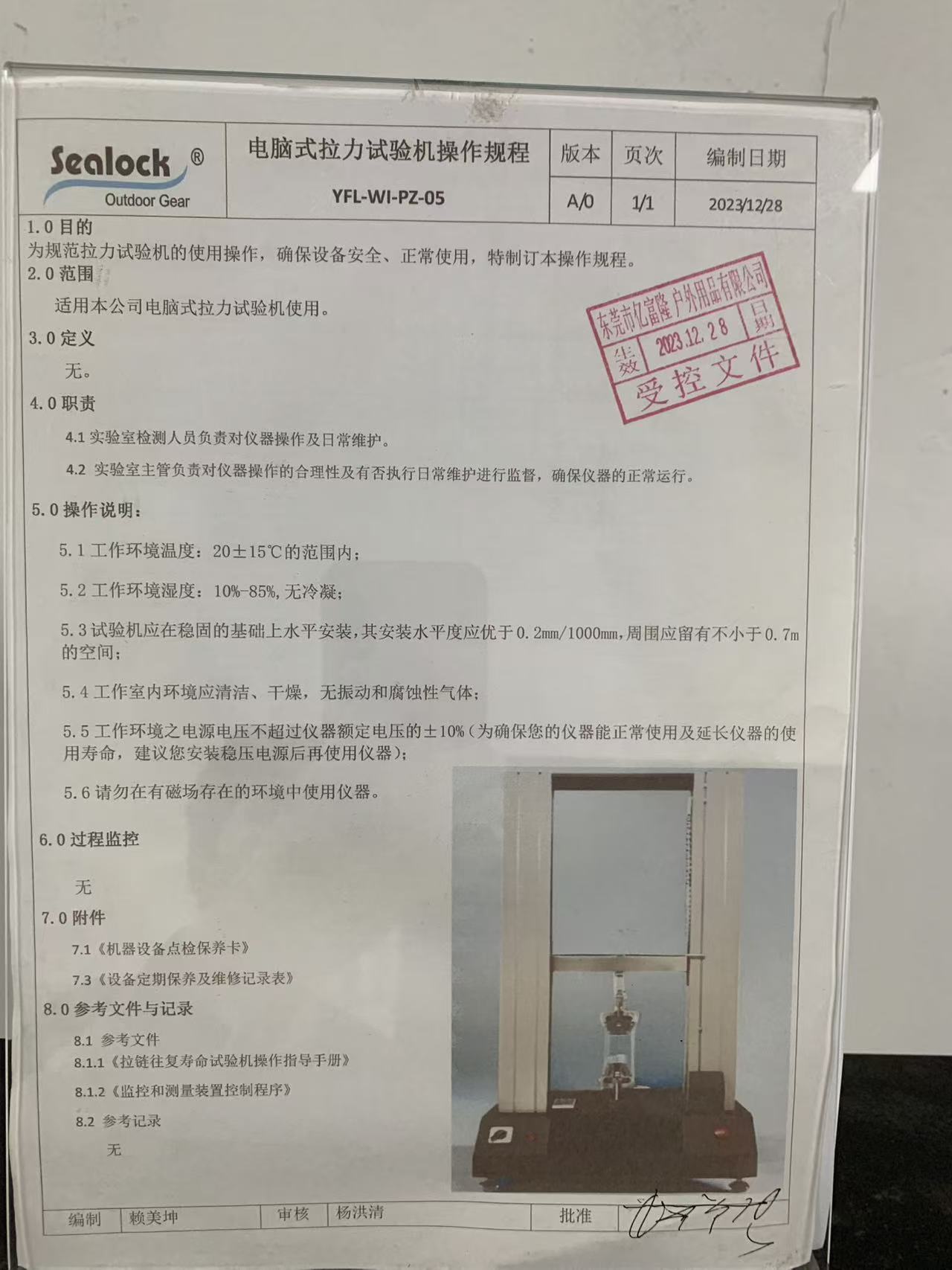

Цей інструмент працює за контрольованою процедурою YFL-WI-PZ-05, версія A/0, і, на відміну від інших процедур у цій серії, більшість із них зовсім не стосується кнопок. Йдеться про кімнату:

• Температура навколишнього середовища 20 ± 15 °C, вологість 10–85 % без конденсації. Полімери чутливі до температури; один і той самий зварний шов, випробуваний холодним і гарячим, не дасть однакове число.
• Встановлюється рівно на стійку основу, з рівністю не менше 0,2 мм на 1000 мм і принаймні 0,7 м вільного простору навколо машини.
• Чисте, сухе приміщення без вібрації та корозійних газів.
• Напруга живлення в межах ±10 % від номінальної, рекомендований стабілізатор напруги.
• Не можна використовувати поблизу магнітних полів.

Нічого з цього не гламурно, і все це несуче. Розтягнута рама, яка не є рівною, створює позаосьове навантаження. Датчик навантаження подавав нестабільні дрейфи потужності. Вібрація додає шум до сигналу, який ви читаєте, до двох знаків після коми. Причина, по якій ці положення знаходяться в контрольованому документі, а не в чиїйсь голові, полягає в тому, що вони невидимі: ніщо про погане читання не виглядає погано.

Зареєстровано, відкалібровано та простежується

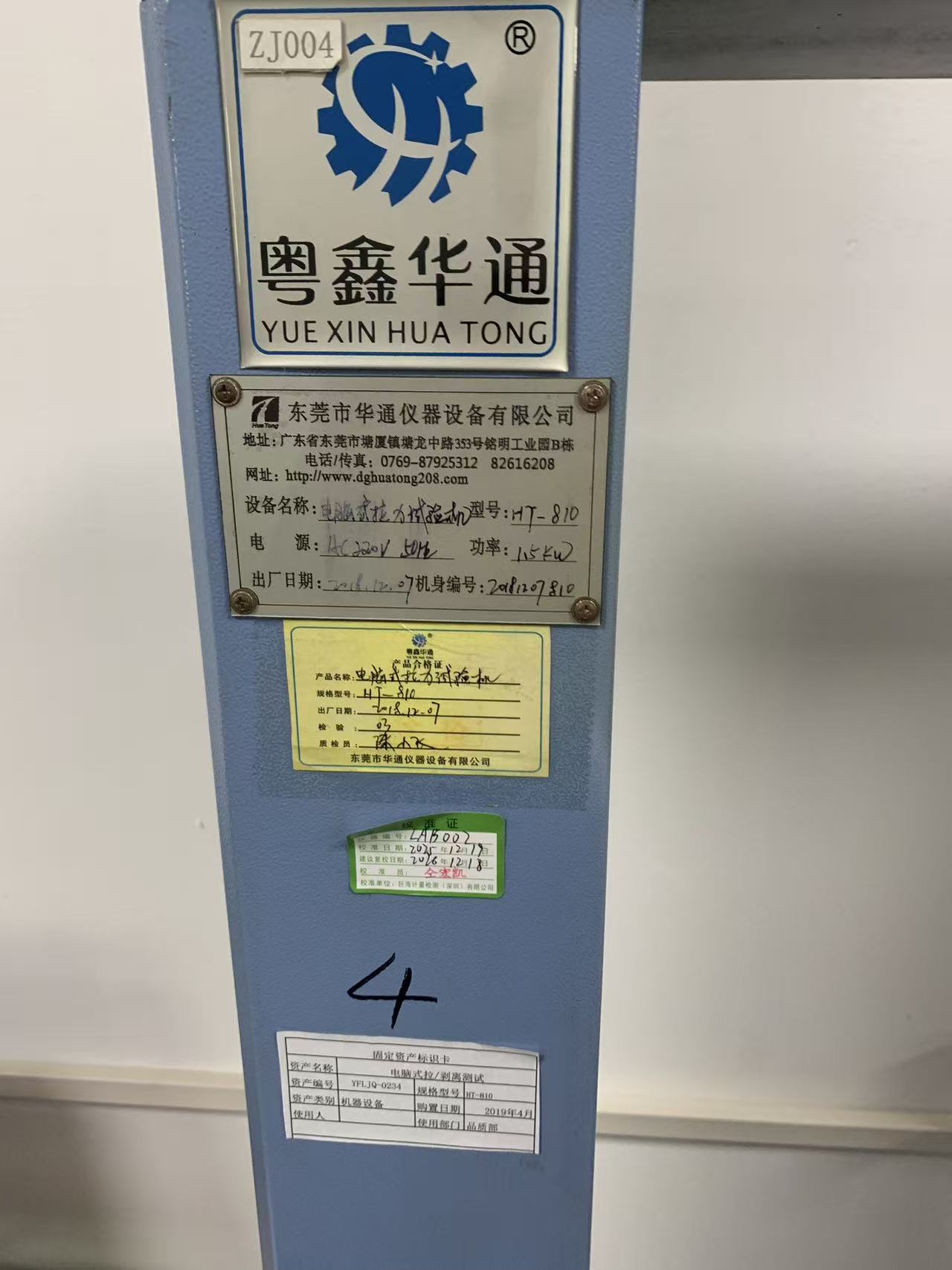

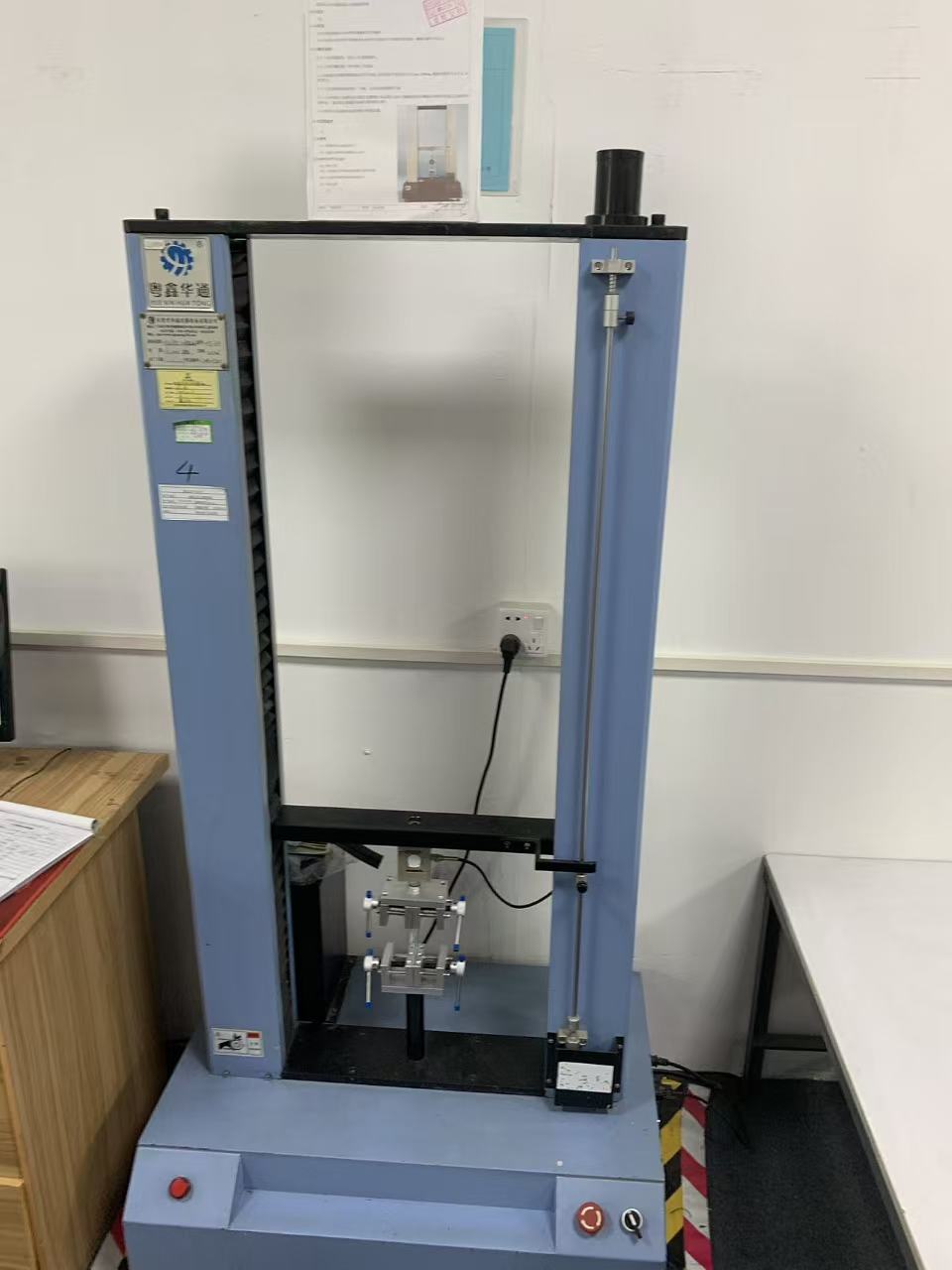

Колонка цієї машини несе всю свою історію в ярликах. Табличка виробника: модель HT-810, 220 В змінного струму / 50 Гц, 1,5 кВт, виготовлена ​​7 грудня 2018 року з її серійним номером. Сертифікат перевірки виробника поруч. Картка активів, яка реєструє його як актив компанії YFLJQ-0234, придбана у квітні 2019 року та призначена відділу якості. Ідентифікатор машини — ZJ004 — і номер лабораторного приладу LAB-002. І етикетка калібрування: відкалібровано 19 грудня 2025 р., повторне калібрування має відбутися 18 грудня 2026 р.

Для результату відшарування це має більше значення, ніж для майже будь-якого іншого тесту в лабораторії, тому що міцність до відшарування – це число, на яке орієнтується клієнт. Це залежить від рішень про схвалення матеріалів, переговорів з постачальниками, відвантаження виробничої партії. «14,31 кгс» має вагу, лише якщо тензодатчик, який його створив, був перевірений за посиланням кимось поза цією будівлею, за графіком, із сертифікатом. В іншому випадку це число, яке машина хотіла показати того дня.

Що ми насправді з цим робимо

Ця машина щодня відповідає на питання, які інакше можна було б вирішувати аргументами:

• Затвердження матеріалу.Фабрика пропонує нову тканину з покриттям або дешевший еквівалент. Чи відповідає його ламінування нашому стандарту для цієї конструкції, чи воно розшаровується нижче лінії?
• Перевірка процесу.Після зміни параметрів зварювання, інструментів або методу з’єднання чи все ще відшаровується з’єднання вище прийнятного значення? Ось як зміна процесу схвалюється, а не сподівається.
• Вхідні чеки партії.Приходить партія знайомого матеріалу. Чи відповідає він затвердженому стандарту, чи щось тихо змінилося на початку?
• Специфікації замовника.Коли бренд висуває власні вимоги до шкірки, ми перевіряємо їхню кількість і звітуємо за нею.
• Розслідування несправностей.Коли щось піде не так, тут ви дізнаєтеся, чи зв’язок був слабким, чи дизайн вимагав від нього занадто багато.

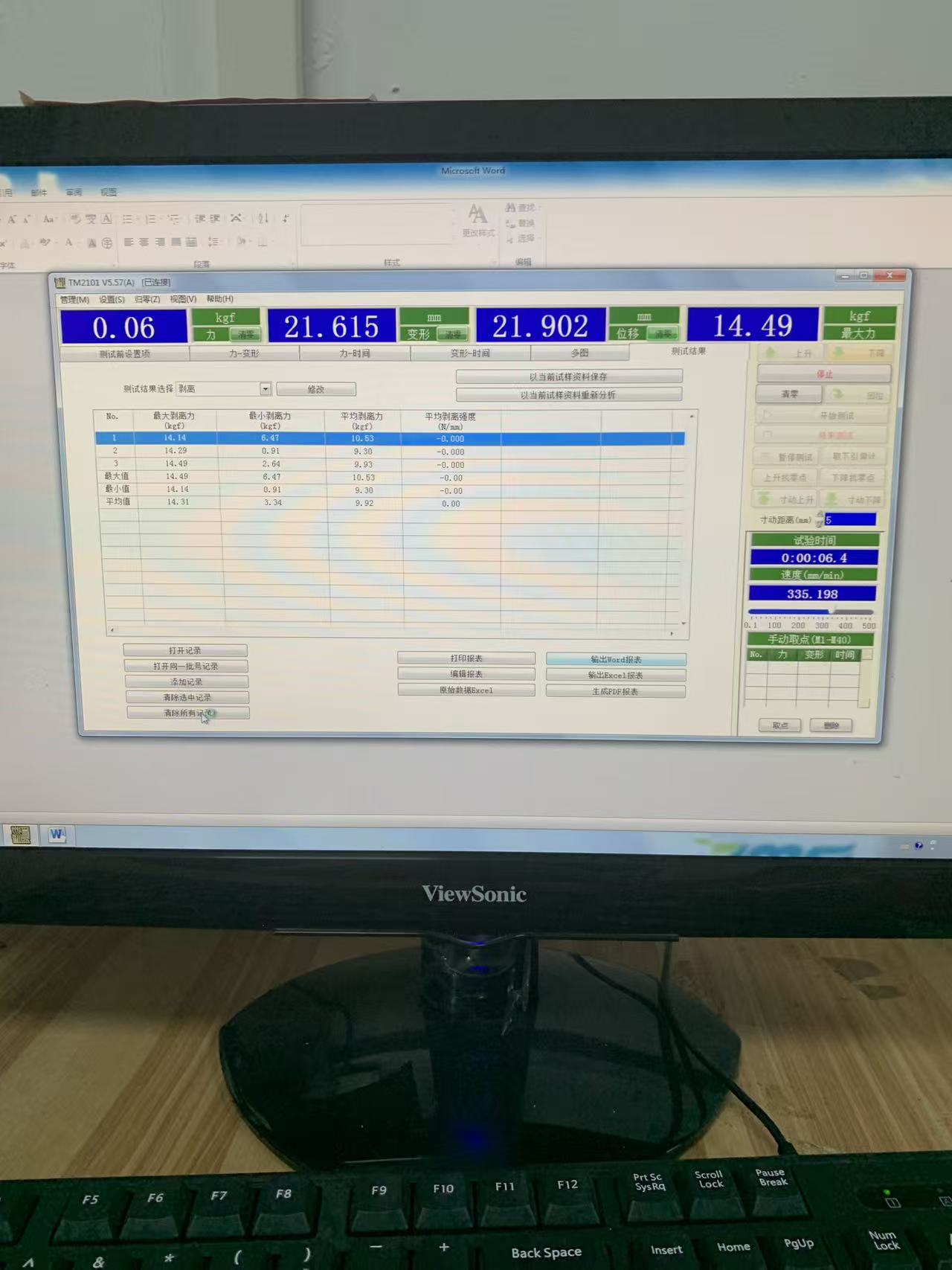

Звіти експортуються в Word, Excel або PDF прямо з програмного забезпечення — це означає, що коли клієнт запитує дані, що стоять за претензією, відповіддю буде файл, а не запевнення.

Далі в цій серії: стандартна коробка для підбору кольорів джерела світла та напрочуд складне питання про те, чи дві речі мають однаковий колір.
