1. Що таке радіочастотне зварювання?

Радіочастотне зварювання, також відоме як високочастотне (ВЧ) зварювання або діелектричне зварювання, — це виробничий процес, який склеює термопластичні матеріали за допомогою електромагнітної енергії, а не зовнішнього тепла, клеїв або механічного кріплення. Ці два терміни є взаємозамінними у промисловій практиці; основна фізика ідентична.

Відмінною характеристикою радіочастотного зварювання є джерело тепла. При традиційному термозварюванні теплова енергія подається на поверхню матеріалу і направляється всередину. Під час радіочастотного зварювання електромагнітне поле проникає в матеріал і виділяє тепло зсередини на молекулярному рівні. Це внутрішнє нагрівання створює з’єднання, яке в більшості випадків є міцнішим, ніж основна тканина з обох боків з’єднання.

Ця технологія використовується в промисловості з 1940-х років, спочатку для медичного та пакувального застосування на основі ПВХ. Його застосування у виробництві преміального спорядження для активного відпочинку прискорилося, оскільки ТПУ замінив ПВХ у всіх категоріях продуктів, де важливі гнучкість, екологічність і довгострокова ефективність. Сьогодні радіочастотне зварювання є стандартним методом виготовлення будь-якого водонепроникного виробу, який має витримувати тривалий гідростатичний тиск, а не лише захист від бризок поверхні.

Типове застосування продукту включає:

• Занурювальні сухі сумки та водонепроникні рюкзаки
• Герметичні м'які охолоджувачі та ізольовані контейнери
• Надувні зовнішні конструкції
• Водонепроникна медична транспортна упаковка
• Кейси військової та тактичної техніки

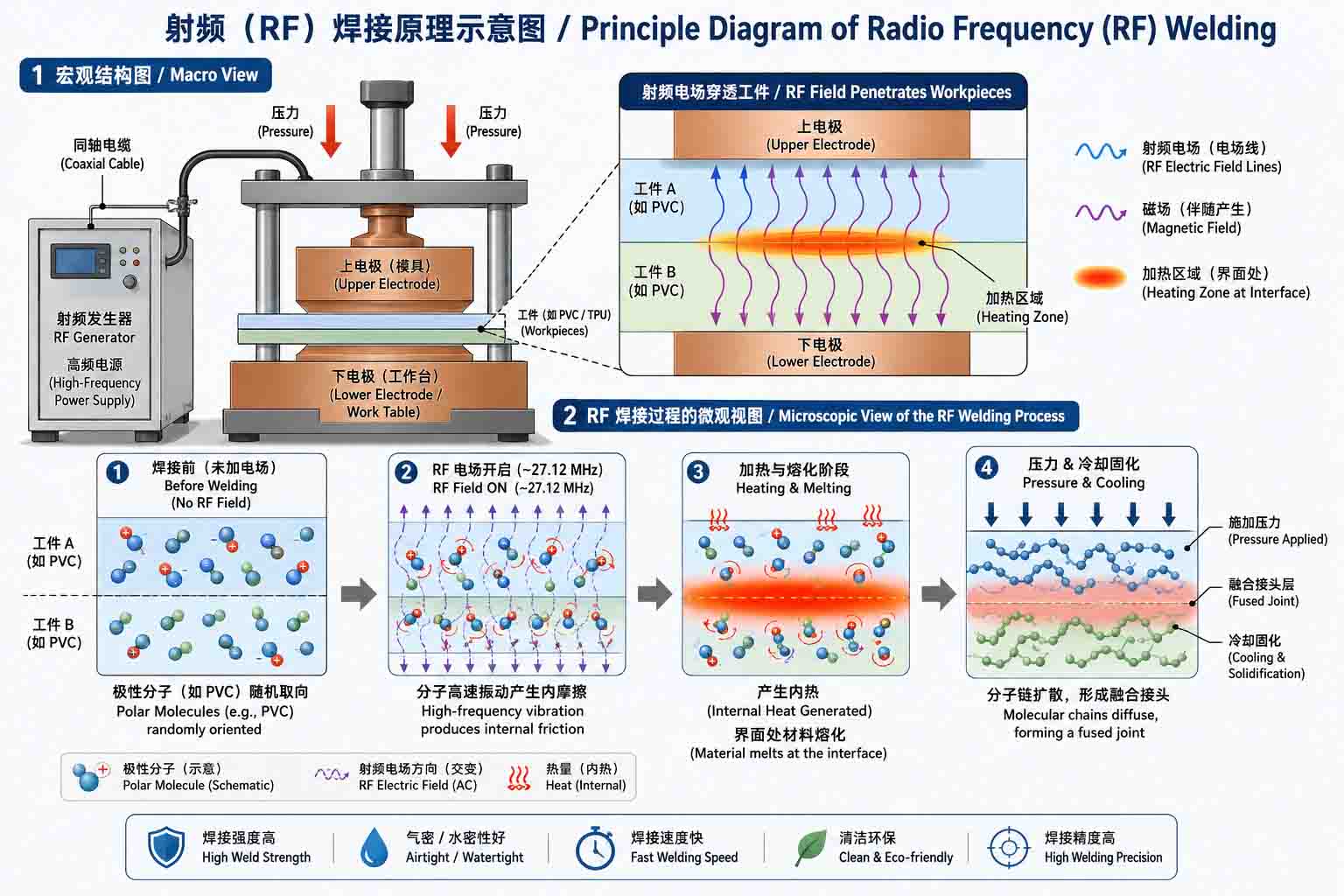

2. Як працює радіочастотне зварювання

Радіочастотне зварювальне обладнання працює шляхом пропускання високочастотного змінного струму (зазвичай між 27 МГц і 40 МГц, причому 27,12 МГц є найпоширенішою промисловою частотою) між двома металевими електродами (так звані матриці або плити). Між цими матрицями поміщають зварювальний матеріал.

Коли термопластичні матеріали з полярною молекулярною структурою піддаються впливу швидкозмінного електромагнітного поля, їхні молекули намагаються перебудуватися з кожним коливанням поля. На частоті 27,12 МГц це означає приблизно 27 мільйонів спроб переналаштування за секунду. Тертя, що виникає внаслідок цього руху молекул, виробляє тепло — не на поверхні, а рівномірно по всій товщині матеріалу в зоні зварювання.

Одночасно прес застосовує контрольований пневматичний тиск до матриць, стискаючи шари матеріалу разом. Коли внутрішня температура досягає точки плавлення матеріалу, шари на межі розділу плавляться і змішуються на молекулярному рівні. Коли радіочастотна енергія видаляється і матеріал охолоджується під постійним тиском, два шари перетворюються в один безперервний матеріал — не склеєний, не зшитий, а сплавлений.

Це внутрішнє генерування тепла має кілька практичних переваг перед методами поверхневого тепла:

• З’єднання формується рівномірно по всій зоні зварювання, а не просувається від поверхні всередину
• Зовнішні поверхні менш схильні до обгорання або деформації, оскільки самим електродам не потрібно досягати температури плавлення
• Складна геометрія матриці може створювати точні візерунки зварювання, що повторюються, включаючи криві, кути та багатошарові з’єднання
• Час циклу короткий — зазвичай від 3 до 15 секунд на зварювання залежно від товщини матеріалу та площі матриці

3. Чому TPU особливо добре підходить для радіочастотного зварювання

Не всі термопласти однаково реагують на радіочастотне зварювання. Процес залежить від матеріалу, який має полярну молекулярну структуру, де електричний заряд розподіляється нерівномірно по молекулі. Полярні молекули реагують на змінні електромагнітні поля, намагаючись зорієнтуватися; що спроба орієнтації генерує тепло.

ТПУ (термопластичний поліуретан) має природну полярну структуру завдяки уретановим зв’язкам у його молекулярній основі. Це робить його дуже чутливим до радіочастотної енергії та відносно легким для стабільного зварювання в діапазоні товщини та конфігурації ламінату.

На додаток до радіочастотної сумісності, ТПУ має кілька властивостей матеріалу, які роблять його кращою підкладкою для преміум-водонепроникного зовнішнього спорядження:

Інші матеріали, придатні для радіочастотного зварювання, включають тканини з ПВХ-покриттям, EVA та певні поліуретанові плівки. ПВХ є застарілим варіантом — він легко та дешево зварюється, але несе нормативний ризик, пов’язаний із пластифікаторами, і стає крихким за низьких температур. Для продуктів, призначених для довговічності, або для брендів з екологічними вимогами TPU є практичним вибором.

4. Радіочастотне зварювання проти традиційного зшивання: що насправді означає різниця у використанні

З інженерної точки зору порівняння між радіочастотним зварюванням і шовними швами є простим, але варто бути точним щодо того, де і як зшита конструкція виходить з ладу, оскільки руйнування часто відбувається повільно та неочевидно, поки це не станеться.

На особливу увагу заслуговує режим зриву шовної стрічки. Стрічка працює належним чином, коли нова та в помірних умовах. Проблема полягає в тому, що водонепроникні сумки та кулери не живуть у помірних умовах — їх набивають важким, мокрим спорядженням, їх неодноразово згинають під час транспортування, залишають у гарячих транспортних засобах і час від часу сідають на них. Під цими реальними навантаженнями лінії з’єднання стрічки починають підніматися на краях і в кутах. Розшарування непомітно ззовні, поки вода вже не потрапить всередину.

ВЧ-зварювання повністю усуває цей шлях деградації. Немає країв стрічки, які потрібно піднімати, немає отворів для голки, щоб відкрити під тиском, і немає ниток, які потрібно стирати в місцях напруги шва. Зона зварювання або тримається, або ні — і в правильно виконаному зварюванні на сумісному матеріалі вона тримається далеко за межею, де навколишнє полотно руйнуватиметься першим.

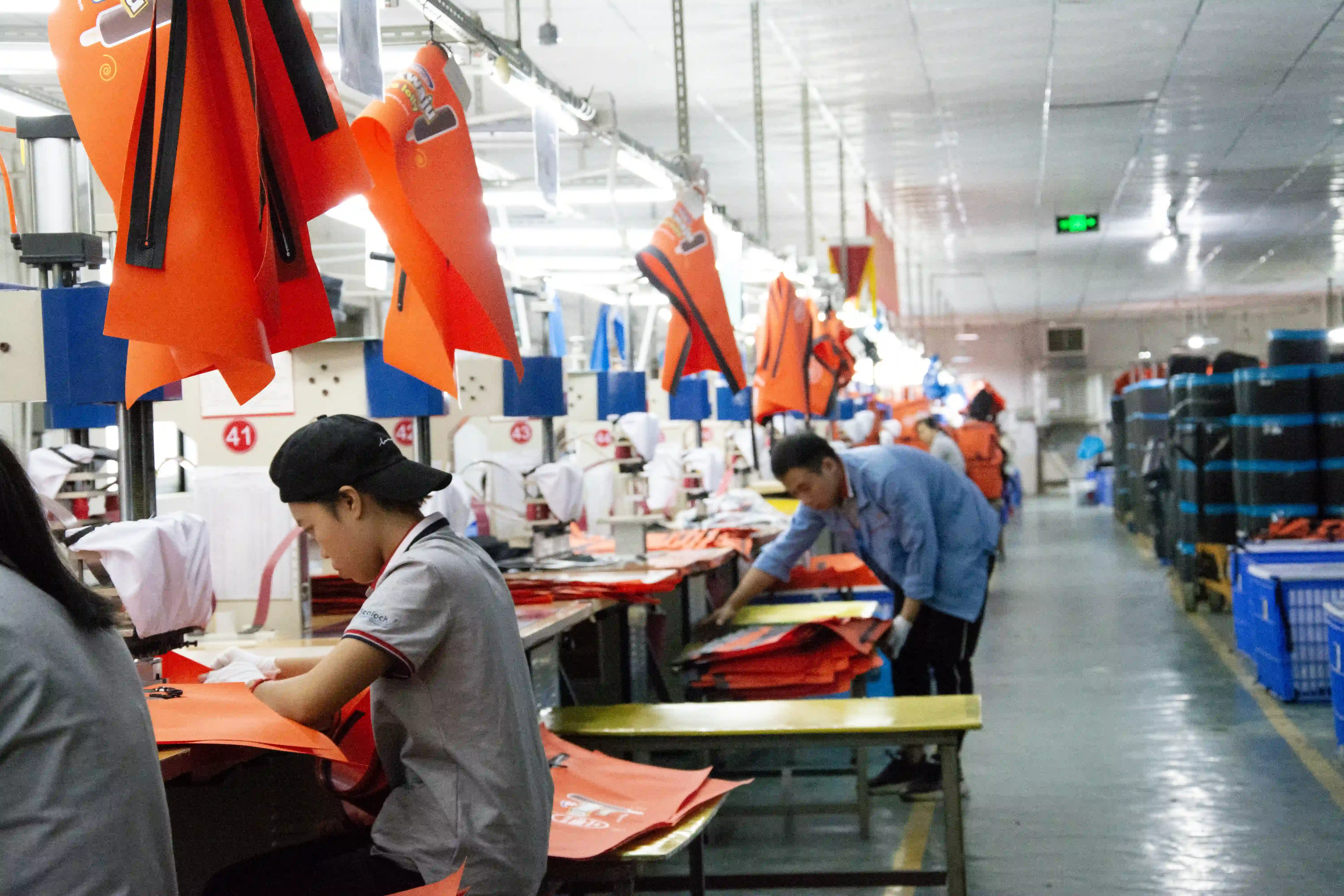

5. Виробничий процес радіочастотного зварювання, крок за кроком

Крок 1 — Підготовка матеріалу

ТПУ ламіновані панелі вирізаються до точних розмірів за допомогою різання з ЧПУ або спеціальних систем висічки. Точність панелі на цьому етапі безпосередньо впливає на вирівнювання зварного шва за потоком; навіть кілька міліметрів відхилення розмірів призведе до зміщення зони зварювання. Поверхні матеріалів не повинні бути забруднені — мастило, отримане під час обробки, пил, отриманий при різанні, або волога, отримана під час зберігання, можуть перешкоджати передачі радіочастотної енергії та призводити до неповного синтезу.

Крок 2 — Вибір матриці та налаштування машини

Зварювальна матриця — це профільований електрод, який визначає геометрію зварного шва. Різні конфігурації продукту вимагають різних профілів матриці — матриця з плоским швом для з’єднання панелей, фігурна матриця для криволінійних ущільнень або латок армування, матриця з декількома порожнинами для повторюваних зварних швів великого обсягу. Вибір матриці підбирається відповідно до конкретної геометрії зварного шва, необхідної для продукту. Параметри машини — частота, вихідна потужність, тиск преса та тривалість циклу — відкалібровані відповідно до конкретного складу TPU та товщини матеріалу, що зварюється. Ці параметри задокументовані в СОП продукту та постійно повторюються протягом виробничих циклів.

Крок 3 — Позиціонування матеріалу

Панелі вирівнюються в матриці відповідно до схеми зварювання. Послідовне розташування має вирішальне значення для рівномірності ширини шва; більшість професійних установок для радіочастотного зварювання використовують напрямні або реєстраційні мітки для усунення змінності позиціонування оператора.

Крок 4 — Активація радіочастотної енергії та з’єднання тиску

Прес закривається, застосовуючи пневматичний тиск до стосу матеріалу. Радіочастотна енергія активується протягом каліброваної тривалості циклу. Внутрішнє молекулярне нагрівання доводить матеріал на межі зварювання до температури плавлення, тоді як зовнішні поверхні залишаються нижче своєї точки деформації. Тиск підтримується протягом цієї фази.

Крок 5 — Охолодження під тиском

РЧ-енергія вимикається, але тиск преса підтримується протягом фази охолодження. Це крок, який часто є скороченим у виробничому середовищі нижчої якості, і він має значення: якщо скинути тиск до того, як зона зварювання затвердіє, розплавлений матеріал може деформуватися, створюючи слабший зв’язок із невідповідністю розмірів. Відповідний час охолодження визначається на етапі розробки параметрів і розглядається як необговорювана частина циклу.

Крок 6 — Обрізка та перевірка

Наплавлений матеріал по периметру шва обрізається. Кожен зварний шов перевіряється візуально на предмет вигоряння, зон неповного зварювання або відхилення розмірів перед тим, як деталь переходить до наступного етапу складання.

6. Розробка швів: змінні, які визначають, чи тримається зварний шов

Радіочастотне зварювання не є процесом, коли послідовні налаштування машини дають стабільні результати незалежно від інших факторів. Продуктивність шва визначається взаємодією кількох змінних, кожну з яких необхідно розуміти та контролювати.

Ширина шва

Ширші зони зварювання розподіляють напругу на більшу площу та, як правило, забезпечують більший опір шва на розрив. Для продуктів, які зазнають тривалого гідростатичного тиску або динамічного навантаження (сухі мішки для занурення в воду, нижні шви охолоджувача, з’єднання камер для надуву), мінімальна ширина зварювального шва є пунктом специфікації, а не виробничою думкою. Вузькі зварні шви в кутах і радіусних переходах є звичайними точками ініціювання руйнування, і їм слід приділяти особливу увагу під час проектування матриці.

Узгодженість радіочастотної потужності

Нестабільна вихідна потужність під час циклу зварювання призводить до нерівномірного внутрішнього нагрівання. Візуальними індикаторами є сліди опіків у зонах високої потужності та бліді, недостатньо розплавлені ділянки в інших місцях. Ні те, ні інше не є прийнятним для продуктів, що працюють під тиском. Професійне радіочастотне зварювальне обладнання забезпечує постійну подачу електроенергії протягом усього циклу; періодична перевірка калібрування є частиною відповідального обслуговування обладнання.

Відповідність товщини матеріалу та складу

Параметри радіочастотного зварювання залежать від товщини матеріалу та складу ТПУ. Набір параметрів, оптимізований для плівки TPU товщиною 0,8 мм, забезпечить недостатнє злиття, якщо застосувати його до ламінованої тканини товщиною 1,5 мм, і може спалити тонші матеріали, якщо використовувати навпаки. Коли специфікації матеріалу змінюються між випусками продукту — різна вага тканини, різна вага покриття TPU — параметри потрібно повторно перевіряти, а не передбачати перенесення.

Поширені причини несправностей

• Недостатня радіочастотна енергія або тривалість циклу:Створює з’єднання, яке виглядає завершеним на поверхні, але не вдається під низьким тиском, оскільки межа розділу ніколи не досягає повної температури плавлення
• Поверхневе забруднення:Масла, волога або тверді частки на межі зварювання створюють локальні порожнечі, де не відбулося сплавлення
• Неправильний тиск преса:Занадто низький дозволяє розділити розплавлену поверхню перед охолодженням; занадто висока може вичавити матеріал із зони зварювання, зменшуючи ефективну ширину з’єднання
• Передчасне скидання тиску під час охолодження:Викликає спотворення розмірів і знижує міцність з’єднання на краях зони зварювання
• Знос матриці:Зношені або пошкоджені поверхні матриці спричиняють нерівномірний розподіл тиску, що призводить до змінної якості зварювання на поверхні матриці

7. Радіочастотне зварювання у виробництві м’яких охолоджувачів

М’які охолоджувачі представляють особливо вимогливе застосування для інженерії швів, оскільки вони поєднують гідростатичні вимоги (лайнер повинен утримувати воду без витоку) з вимогами до тепла (система ізоляції не повинна бути порушена інфільтрацією вологи) та вимогами до гігієни (внутрішні поверхні повинні бути чистими та стійкими до цвілі).

У зшитому м’якому охолоджувачі шов між внутрішньою обшивкою та шаром ізоляційної піни є шляхом проходження вологи. Розтала крижана вода проникає крізь отвори голок і накопичується між вкладишем і піною, де вона не може стікати чи висихати. Протягом тижнів регулярного використання це створює постійний запах і ріст цвілі, які спеціалісти із закупівель постійно визначають як головну скаргу на якість продукції постачальників.

Радіочастотне зварювання структурно усуває цей шлях. Внутрішня оболонка радіочастотного зварного м’якого охолоджувача — це одна водонепроникна ємність — без проміжків між швами, без отворів від голки, без країв стрічки. Тала крижана вода залишається у вкладиші, її можна вилити або витерти. Ізоляційний шар залишається сухим протягом усього терміну служби виробу.

Додаткові переваги високочастотної зварної конструкції м’якого охолоджувача:

• Герметична внутрішня камера зменшує конвективний теплообмін, безпосередньо покращуючи тривалість утримання льоду
• Гладкі непористі внутрішні поверхні з ТПУ відповідають стандартам контакту з харчовими продуктами та протистоять росту мікробів
• ВЧ-зварні підсилювальні латки дозволяють кріпити D-кільце та ручку без проколювання основної водонепроникної мембрани
• Водонепроникні системи застібки-блискавки можна інтегрувати, щоб доповнити зварний корпус, зберігаючи герметичність у точці доступу

8. Лабораторні випробування та контроль якості радіочастотних зварних виробів

Радіочастотне зварювання настільки надійне, наскільки надійний процес контролю якості. Візуальний огляд необхідний, але недостатній — шов може виглядати повністю зрощеним на поверхні, містити внутрішні порожнечі, які розпадуться під тиском. Контроль якості професійного рівня для водонепроникних виробів з радіочастотного зварювання передбачає кілька окремих протоколів випробувань.

Випробування на тиск повітря (гідростатичний).

Найпряміший тест на цілісність шва для виробів, що витримують тиск. Готовий мішок або кулер надувається до заданого внутрішнього тиску (1,0 бар є стандартом для екстремальних морських і підводних застосувань) і витримується під цим тиском протягом визначеного періоду. Мішок занурюють у воду або обстежують у мильній воді, щоб виявити виділення мікропухирців у будь-якому шві чи точці закриття. Умова проходження – відсутність викидів. Цей тест одночасно підтверджує як гідростатичну ефективність, так і стійкість до вибуху.

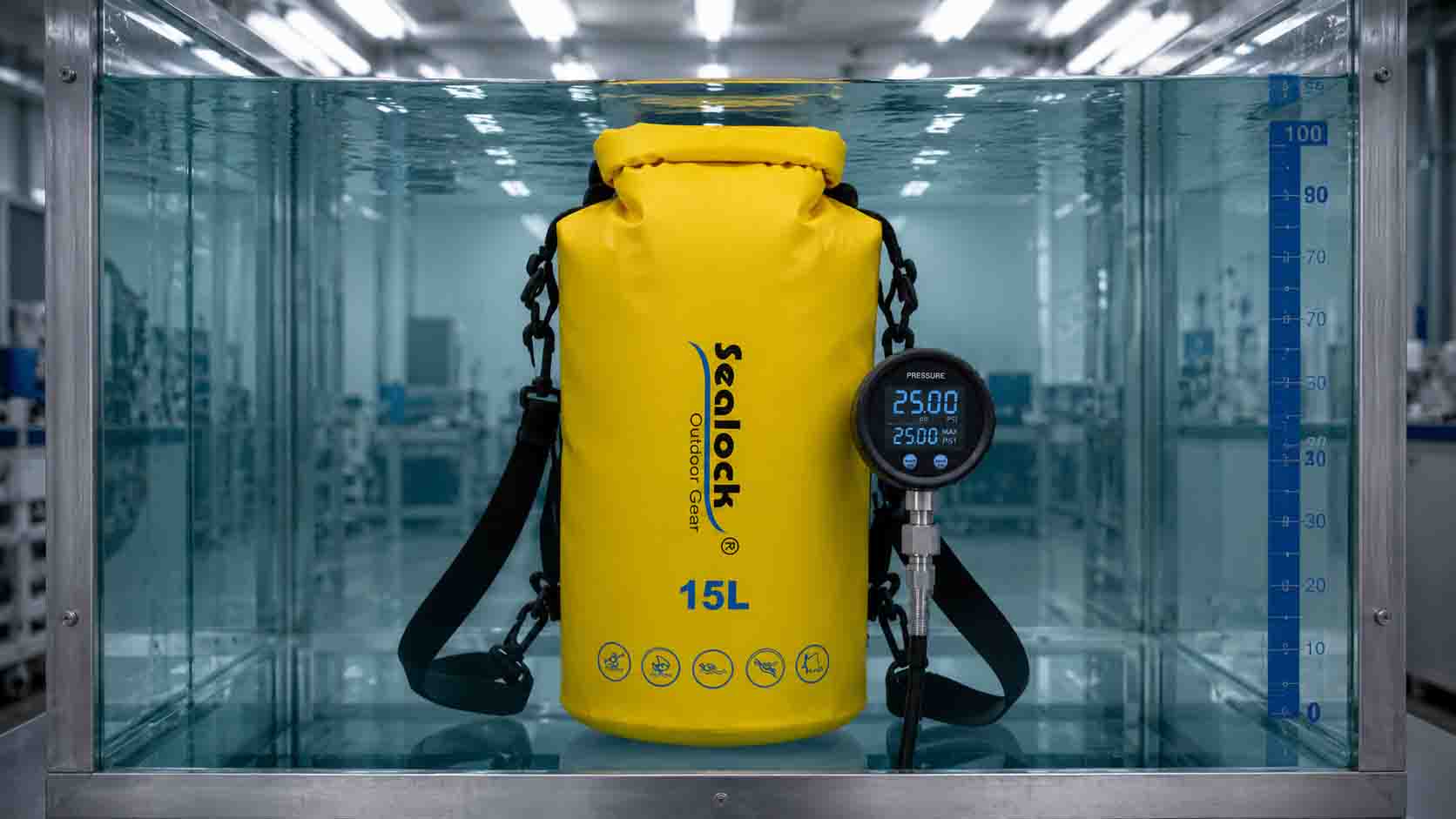

Тест на занурення у воду

Продукт занурюється на визначену глибину на певний час, а потім перевіряється зсередини на наявність вологи. Цей тест визначає точки мікровитоку, які можуть не утворювати виявлених бульбашок під час випробування статичним повітряним тиском, але дозволять проникненню води в реальних умовах занурення.

Тест на розрив шва

Тест на руйнування, який вимірює тиск, при якому зона зварювання руйнується. Тиск розриву порівнюється з мінімальною специфікацією продукту; результати нижче специфікації вказують на проблему з параметрами процесу, яку необхідно діагностувати та виправити перед продовженням виробництва. Вибухове тестування зазвичай застосовується до наборів зразків із кожного виробничого циклу, а не до окремих одиниць.

Холодний тест на згинання

Зони зварювання, які добре працюють за температури навколишнього середовища, можуть стати точками крихкого руйнування за низьких температур, особливо якщо склад матеріалу або параметри охолодження не були оптимізовані для використання в холодну погоду. Суб’єкти тестування на холодне згинання зварюють зразки на багаторазове згинання при температурах до -20°C або -30°C, перевіряючи, що шов зберігає цілісність за термічних і механічних умов експлуатації в холодну погоду.

Прискорений тест на вивітрювання

Ультрафіолетове випромінювання, висока вологість і зміна експозиції сольового розчину використовуються для імітації багаторічного морського використання за скорочений лабораторний час. Цей тест застосовується до зразків у зоні зварювання, а не до повних виробів, і оцінює адгезію ТПУ-покриття, міцність зварювального з’єднання та стабільність розмірів за умов тривалого впливу навколишнього середовища.

9. Загальні застосування радіочастотних зварних виробів

Водонепроникне спорядження для активного відпочинку

• Занурювальні сухі мішки (закриваються на блискавку)
• Водонепроникні рюкзаки та речові мішки
• Поясні сумки для каякінгу та рафтингу
• Мотоциклетні сумки та водонепроникні сумки

М'які охолоджувачі та ізольовані контейнери

• Герметичні м'які рюкзаки-холодильники
• Сумки-холодильники для морської риби
• Холодильники для транспортування медичних зразків і вакцин
• Комерційні мішки для холодної доставки

Промислові та тактичні товари

• Надувні зовнішні укриття та конструкції
• Водонепроникні чохли та футляри для обладнання
• Військово-технічні тактичні сухі сумки
• Водонепроникна медична упаковка та контейнер
