Шість ламп і одна відповідь: шафа для оцінки кольору стандартного джерела світла

З усіх суперечок, які виникають між фабрикою та брендом, колір створює найбільше, і він створює їх з причини, яка не має нічого спільного з будь-чиєю необережністю. Дві людини можуть добросовісно дивитися на ті самі дві чорні панелі при різному освітленні та дійти протилежних висновків. Одна з них стоїть під теплими офісними світильниками. Інший тримає зразок біля вікна похмурого ранку. Обидва певні. Обидва описують щось реальне. Панелі справді збігаються під одним освітленням і справді не збігаються під іншим, і це явище — метамерія — не є думкою, настроєм чи проблемою монітора. Це вимірна властивість двох матеріалів.

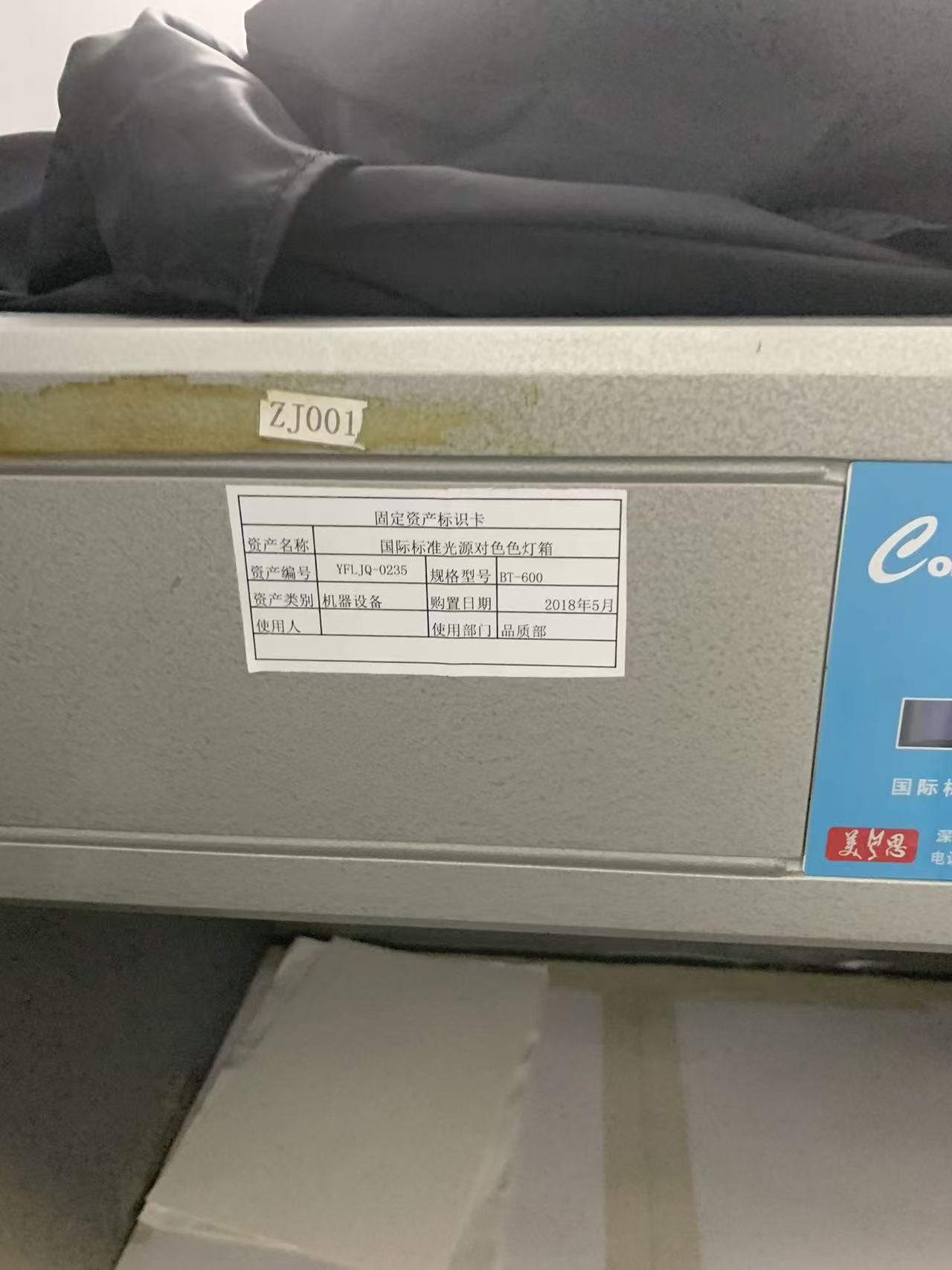

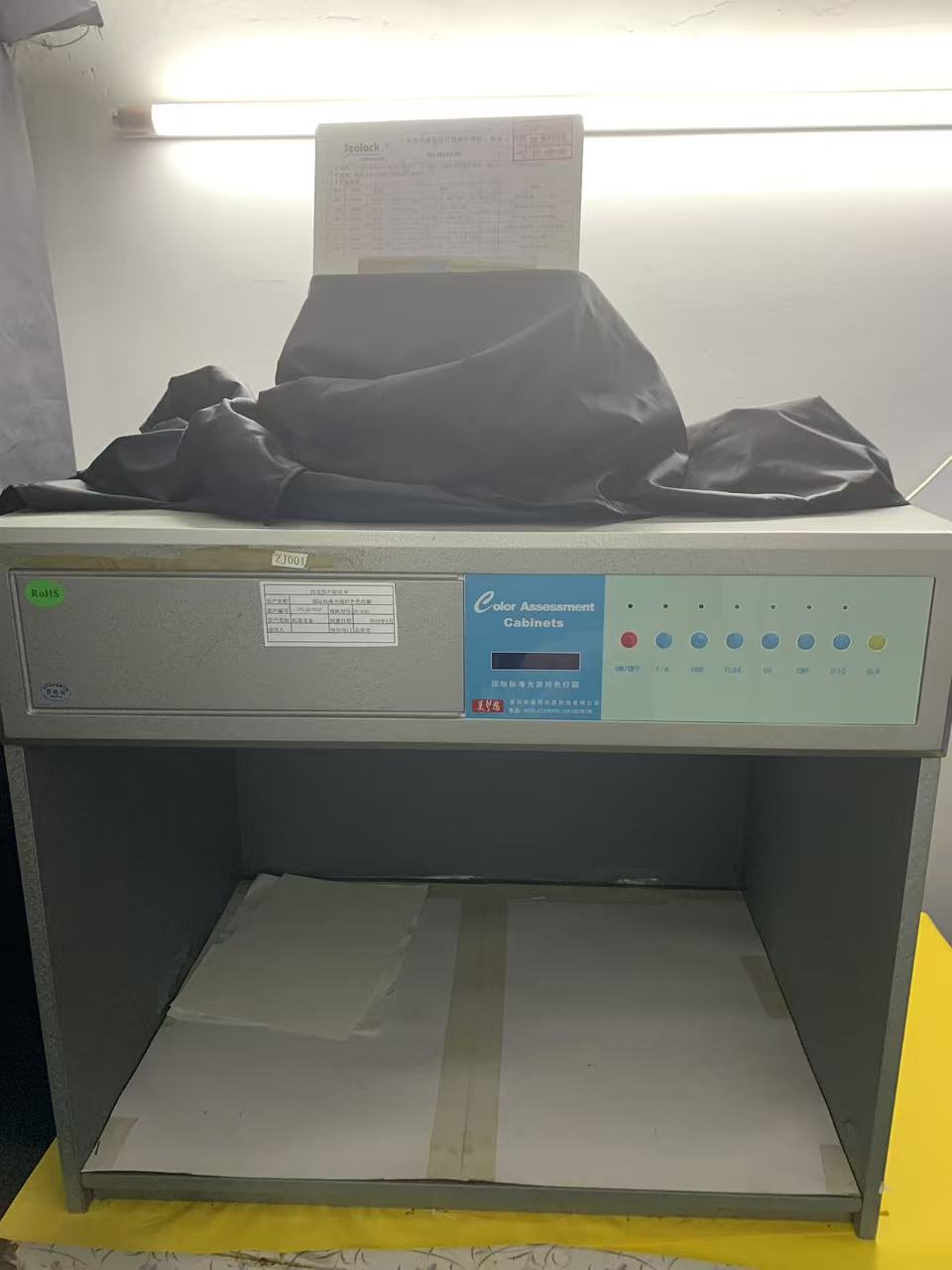

Інструмент, який вирішує цю суперечку, перш ніж вона почнеться, — це найменш драматична машина в нашій лабораторії: сіра сталева коробка з нейтральним інтер’єром і шістьма лампами на даху. Актив YFLJQ-0235, модель BT-600, номер машини ZJ001, знаходиться в експлуатації в нашому відділі якості з травня 2018 року, працює за контрольованою процедурою YFL-WI-PZ-01, версія A/0, від 28 грудня 2023 року. Він не має рухомих частин, лічильника та циклу випробувань. Це просто гарантує, що коли двоє людей не погоджуються щодо кольору, вони принаймні не погоджуються під однаковим освітленням.

Навіщо кольору взагалі потрібна машина

Колір не є властивістю об'єкта. Це добуток трьох факторів, помножених разом: спектрального розподілу потужності світла, що падає на об’єкт, спектрального відбиття самого об’єкта та реакції ока спостерігача. Змініть будь-який, і сприйнятий колір зміниться. Два матеріали, криві відбиття яких мають однакову загальну форму, відстежуватимуть один одного під кожним джерелом світла. Два матеріали, чиї криві перетинаються — збігаються за загальною відбитою енергією під одним джерелом освітлення, але розходяться в спектральних деталях — збігатимуться під цим джерелом освітлення та помітно розділятимуться під іншим.

Це не рідкість у виробництві водонепроникного обладнання. Це близько до умов за замовчуванням, оскільки один зварений мішок — це набір матеріалів, які були пофарбовані в абсолютно різні процеси на абсолютно різних фабриках. Панель корпусу являє собою плівку TPU або PVC або покриття з пігментом, диспергованим у полімері. Стрічка виготовлена ​​з поліестеру, пофарбованого розчином або поштучно. Стрічка застібки-блискавки виготовлена ​​з пофарбованого текстилю, а зубці застібки-блискавки виготовлені зі смоли або металу з покриттям. Пряжки відлиті під тиском з маткової суміші. Підкладка – це інше плетіння з іншим класом фарбування. Шість постачальників, шість фарбувальних хімікатів, один «чорний», який покупець очікує бути одним чорним.

Пігментована плівка та пофарбований текстиль майже ніколи не мають спільної кривої відбиття. Їх можна наблизити до візуального збігу при денному світлі та все ще показувати зелену або коричневу стрічку на панелі корпусу під люмінесцентним освітленням магазину. Якщо ніхто не перевіряв, першим, хто це дізнається, є мерчендайзер покупця, який стоїть у виставковому залі, тримаючи в руках зразок виробництва на схваленому зразку за три тижні до запуску.

Шість джерел світла та призначення кожного з них

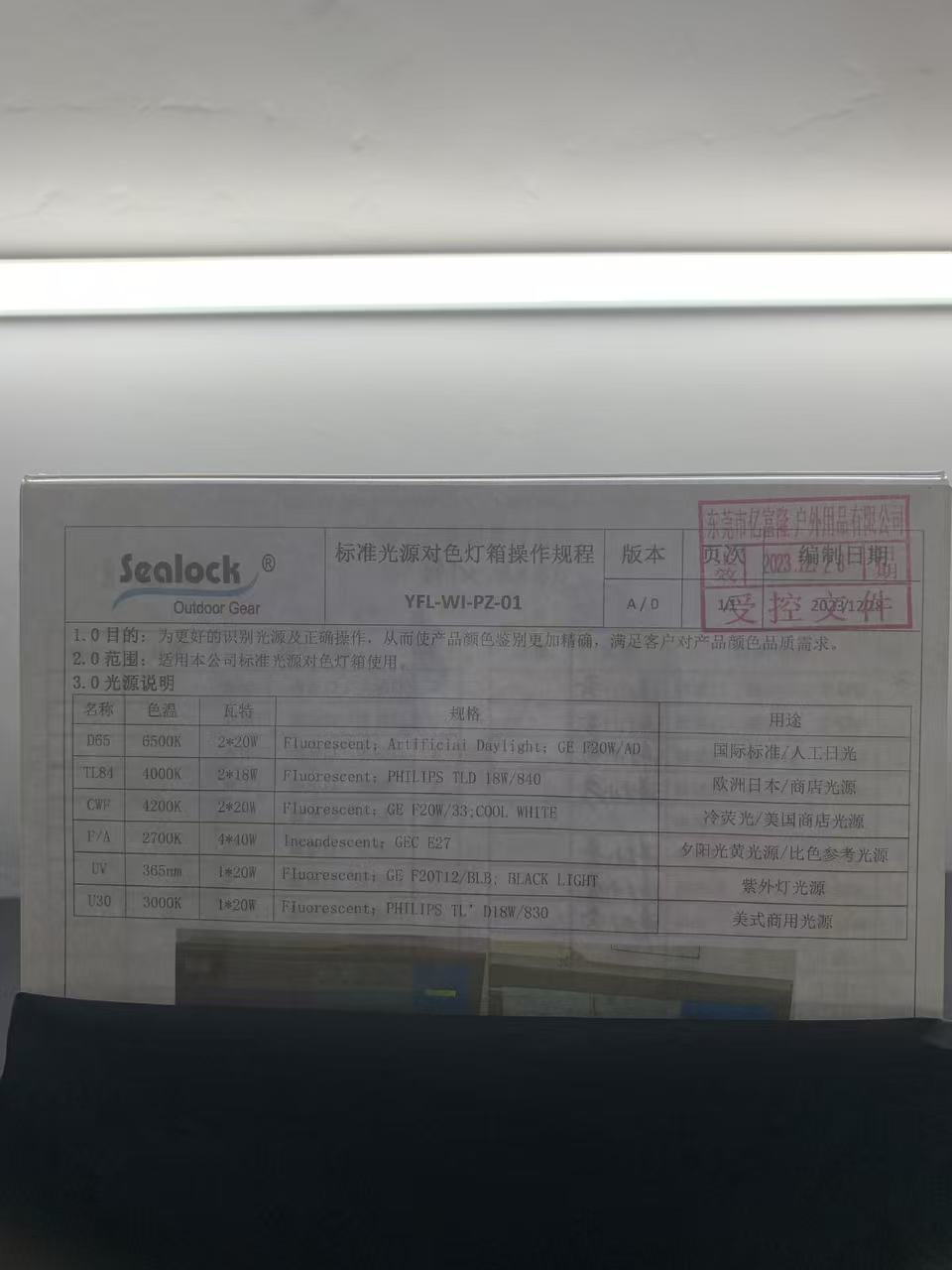

У нашій СОП перелічено доповнення до ламп і, що важливо, що представляє кожна лампа. Ця таблиця є частиною процедури, яку оператори фактично використовують щодня.

D65 — 6500К, штучне денне світло.Міжнародний еталонний джерело світла, що відповідає середньому денному світлу північного неба. Кожне затвердження кольору в нашій системі починається тут, і якщо клієнт не вкаже інше, це світло, за якого колір приймається або відхиляється. Це найкраще, що є в галузі, до нейтрального арбітра.

TL84 — 4000K, трилюмінофор.Освітлення магазинів європейської та японської роздрібної торгівлі. Якщо бренд продає через європейську чи японську фізичну роздрібну торгівлю, TL84 необов’язковий: це світло, за яким продукт оцінюватиметься в момент покупки, саме тут і народжуються скарги на колір.

CWF — 4200K, холодний білий флуоресцентний.Американський роздрібний еквівалент. Сполучення, яке збігається за D65 і не відповідає CWF, — це поєднання, яке виглядатиме неправильно на полиці великого магазину в США, як би добре воно не виглядало в кімнаті для зразків.

F/A — 2700K, лампа розжарювання.Тепле вольфрамове світло, яке замінює домашнє та гостинне освітлення, а також освітлення пізнього дня. Це найжорсткіше випробування для всього в сімействі червоно-коричневого і для майже нейтральних, які різко змінюються під ним.

U30 — 3000K.Тепле американське комерційне освітлення, поширене в спеціалізованих магазинах і все частіше в магазинах просто неба та стилю, які сприяють теплішій атмосфері, ніж супермаркет.

УФ — 365 нм, чорне світло.Зовсім не кольорове освітлення. Ця лампа існує для виявлення оптичних відбілювачів і є одним із найкорисніших діагностичних інструментів у кабінеті. Білі та бліді кольори часто освітлюють флуоресцентними відбілювачами, які перетворюють ультрафіолетове випромінювання у видимий синій колір, що робить тканину білішою за білу. Оптичні відбілювачі руйнуються під час перебування на сонці та під час прання. Біла панель, яка яскраво світиться під УФ-променями, — це біла панель, яка помітно жовтіє під час експлуатації, тоді як невисвітлена панель поруч із нею залишається на місці. Ультрафіолетова лампа також виявляє випадок, коли два білі ідеально збігаються в приміщенні, оскільки вони містять різні навантаження освітлювачів, які балансують під одним світлом — і розходяться на вулиці під справжнім ультрафіолетовим сонячним світлом.

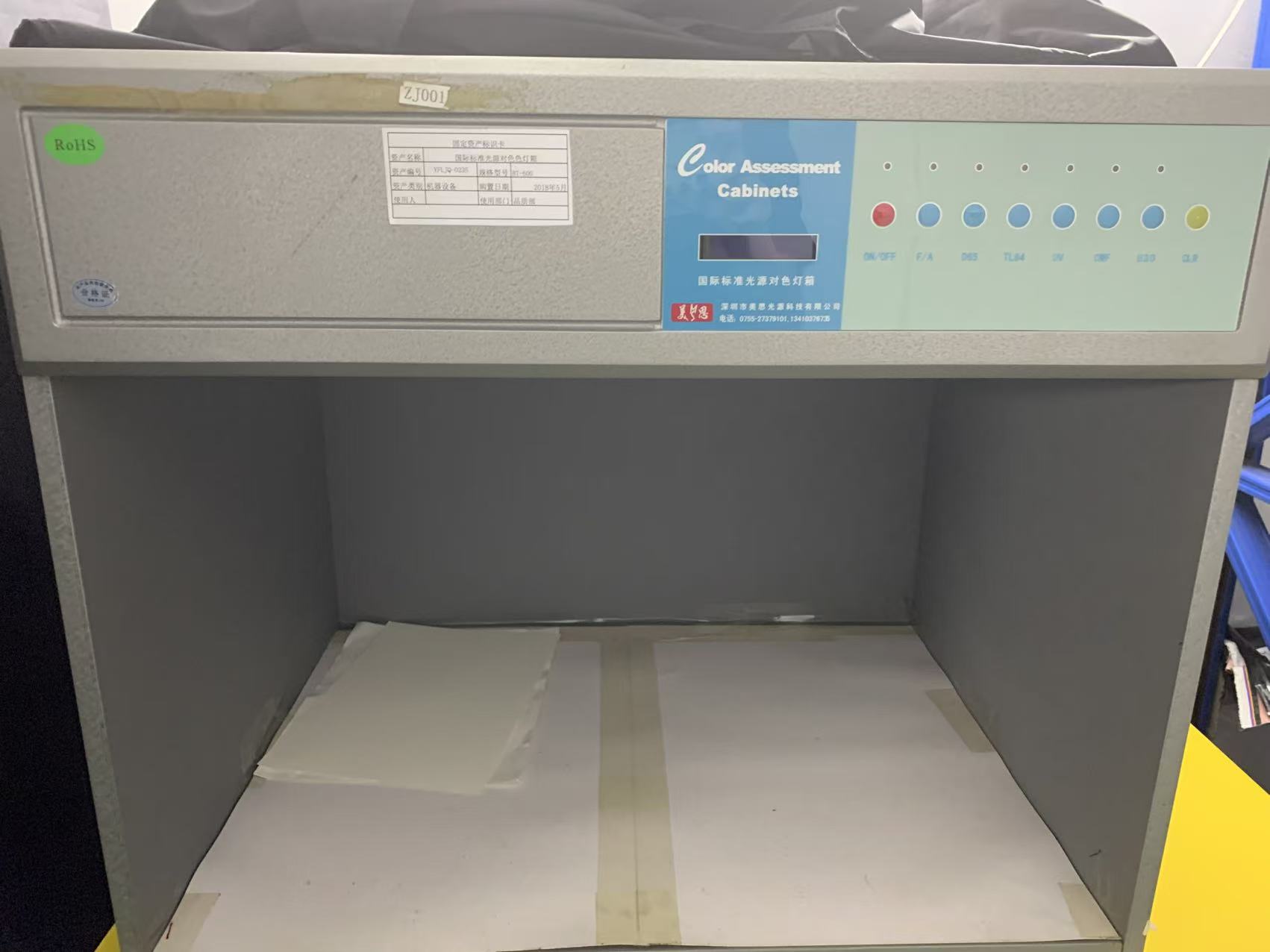

Панель перемикає ці параметри окремо, а на дисплеї відображаються години роботи лампи. Цей дисплей має більше значення, ніж виглядає. Флуоресцентні лампи змінюють спектральний вихід задовго до того, як вийдуть з ладу, і застаріла лампа D65 тихо перестає бути D65. Практика промисловості полягає в тому, щоб замінювати лампи за накопиченими годинами роботи, а не за виходом з ладу — зазвичай близько двох тисяч годин — саме тому лічильник годин роботи є частиною приладу, а не аксесуаром.

Як ми це використовуємо

Мета, зазначена у верхній частині нашої SOP, проста: правильно визначити джерела світла та належним чином керувати шафою, щоб оцінка кольору продукту була точнішою та відповідала вимогам клієнта до якості кольору. Метод роботи, що стоїть за цим реченням, простий і не поблажливий до скорочень.

Схвалений стандарт — підписаний лабораторний тест, схвалений зразок, золотистий зразок або чіп фізичного кольору, наданий замовником — розміщується поряд із виробничим зразком усередині шафи на нейтрально-сірій підлозі, без жодних кольорових об’єктів у полі зору. Обидва вони орієнтовані однаково, тому що ткані та покриті матеріали по-різному відбивають уздовж і впоперек зерна, і зразок, повернутий на дев’яносто градусів, може прочитати як інший відтінок. Огляд здійснюється під кутом приблизно 45 градусів до освітленої поверхні, що є геометрією, до якої сходяться всі стандарти візуальної оцінки, оскільки вона відокремлює блиск поверхні від кольору корпусу.

D65 виступає першим і виносить основний вердикт. Потім оператор по черзі перемикається між TL84, CWF, U30 і F/A, стежачи не за тим, чи ідеально підходить пара під кожним, а за тим, чинапрямокбудь-яких змін різниці. Пара, яка стабільно трохи світлішає під будь-яким освітлювальним приладом, має проблему з відтінком, яку можна вирішити шляхом регулювання навантаження барвника або пігменту. Пара, яка збігається під D65 і стає зеленою під TL84 і червоною під F/A, має проблему метамерії, яку неможливо вирішити шляхом регулювання завантаження — вона вимагає іншої системи барвників, і її набагато краще виявити під час лабораторного занурення, ніж на контейнері готової продукції.

Ультрафіолетова лампа працює на всіх білих, блідих тонах і будь-якому матеріалі, де є ймовірний вміст флуоресцентного відбілювача. Результати записуються за шкалою оцінювання замовника, і, якщо потрібне числове значення, візуальна оцінка перевіряється за допомогою інструментального вимірювання різниці кольорів. Обидва вони взаємодоповнюють один одного: прилад дає повторюване число, яке зберігається після надсилання електронною поштою, а шафа дає рішення, яке людина дійсно зробить, тримаючи продукт.

Проблема зварених мішків, про яку вас ніхто не попереджає

Існує одна проблема з кольором, характерна для високочастотних зварних конструкцій, і вона регулярно вловлює нові програми.

Зварювання - це термічний процес. Полімер на лінії зварювання доводиться до температури плавлення, а потім охолоджується під тиском, і деякі пігментні системи зміщуються, коли це відбувається. Темно-сірий ТПУ може мати слабкий коричневий відтінок уздовж зварного шва. Насичений червоний може бути дещо темнішим у звареній смузі. На сумці з довгими, помітними швами ця смуга не є дефектом, який покупець пробачить як характеристику процесу — вона читається як два відтінки матеріалу на одному продукті.

Шафа – це місце, де це виявляється, і це виявляється під час порівняння зварного зразка з незвареним матеріалом з того самого рулону під усіма шістьма джерелами, а не лише при денному світлі. Там, де виявляється зсув, це питання параметрів зварювання, і воно повертається до інженерії здані тесту на відшаруваннядля того самого параметра, встановленого поруч із ним, оскільки зменшення часу витримки для захисту кольору також зменшить міцність з’єднання, якщо це буде зроблено необережно. Вікно, яке задовольняє обидва, є вужчим, ніж вікно, яке задовольняє будь-яке окремо, і його пошук є значною частиною того, з чого насправді складається розробка нового матеріалу.

Цей же кабінет також оцінює результати фарбуваннятестер стійкості кольору до тертя, оскільки шкала сірого кольору сама по собі є візуальним порівнянням і не має сенсу при неконтрольованому освітленні, і використовується для перевірки кольору післякамера температури і вологостізістарив набір матеріалів. Тепло і вологість старіння впливають не тільки на механічні властивості. Він змінює колір, а чорний колір, який став злегка бронзовим після сімдесяти двох годин роботи при високій температурі, — це інформація, яка потрібна бренду, перш ніж зробити це.

Що повинен вказати покупець

Більшість спорів про колір, які ми бачимо від інших постачальників, пов’язані зі специфікацією закупівлі, де зазначено «колір відповідає затвердженому зразку», і нічого більше. Це речення не містить жодного джерела інформації, жодного допуску, жодної шкали оцінювання та жодного визначення того, які компоненти мають збігатися з якими. Це аргумент очікування дати доставки.

Специфікація, яка запобігає аргументу, називає чотири речі. По-перше, схвалення освітлювального приладу — зазвичай D65, а якщо продукт продаватиметься в Європі чи Японії, D65 плюс TL84 або плюс CWF для ринку США. По-друге, прийнятна різниця, або як градація сірого, або як числове відхилення різниці кольорів. По-третє, які компоненти підходять до кольору корпусу, а які – навмисно іншого тону, тому що на технічній сумці стрічка та корпус часто не мають збігу, а їх збіг, який ніколи не передбачався, витрачає час. По-четверте, чи обмежений вміст оптичного відбілювача, що має значення для будь-якого білого або пастельного продукту з тривалим очікуваним терміном служби поза приміщенням.

З цими чотирма пунктами в специфікації затвердження кольору стає перевіркою. Без них це стає переговорами, які ведуться електронною поштою між двома людьми, які стоять під різними лампами.

Часті запитання

Хіба спектрофотометр не може замінити світлову коробку?

Ні, і не з тієї причини, якої люди очікують. Прилад дає повторюване число при будь-якому освітленні, яке ви просите обчислити, і краще, ніж людське око, виявляє невеликі послідовні зрушення. Але числове проходження все одно може відповідати візуально очевидній невідповідності, коли глянець, текстура або структура поверхні відрізняються між двома матеріалами, що зазвичай буває під час порівняння глянцевої звареної плівки з матовою тканиною. Потрібні обидва інструменти. Прилад повідомляє; вирішує Кабмін.

Чому ми не можемо просто схвалити колір на вулиці при денному світлі?

Бо денне світло — це не одне. Його спектр змінюється залежно від часу доби, пори року, широти, хмарного покриву та того, що відбивається в нього від довколишніх поверхонь. Колір затверджено о 10:00 під тонкою хмарою та відхилено о 16:00. під чистим небом ніколи не схвалювався за фіксованим посиланням. D65 існує саме для того, щоб посилання не рухалося.

Як поводитися з клієнтом, чий схвалений зразок зник?

Фізичні стандарти старіють, особливо текстильні зразки, які були оброблені та експоновані. Якщо затверджений стандарт є старим, ми позначаємо його, а не мовчки збігаємося з ним — зіставлення нового виробничого циклу з вицвілим еталонним посиланням сприяє зникненню товарів. Звичайна резолюція – це перевиданий стандарт або числова ціль, узгоджена з оригінальною специфікацією.

Чи потребує калібрування шафа?

Сама шафа не має вимірювального елемента для калібрування, але стан лампи є еквівалентним контролем. Час роботи лампи відстежується на вбудованому лічильнику, а лампи замінюються на основі накопичених годин роботи, а не на виході з ладу, оскільки дрейф спектра передує вигоранню з великим запасом. Записи про заміну ламп є частиною файлу обладнання та доступні відвідувачам разом із сертифікатами калібрування вимірювальних приладів у лабораторії.

Колір перевіряється один раз чи протягом усього виробництва?

Скрізь. Лабораторне дослідження та схвалення першої статті визначають ціль; перевірка вхідного матеріалу перевіряє кожен рулон і кожну партію стрічки на відповідність ним; перевірки в процесі виявляють дрейф між партіями матеріалу в межах одного замовлення. Зміна кольору між двома рулонами номінально ідентичної плівки досить поширена, тому розглядати схвалення як одноразову подію означає, що відправлення закінчується двома відтінками одного пакета в одній коробці.

Це місце в серії

Ця шафа замикає цикл, який проходить через більшу частину лабораторії. Він оцінює фарбування, виробленетестер на стирання, він зчитує результати роботи зі стійкістю кольору, перевіряє набори матеріалів до та після старіння в середовищі та перевіряє, що параметри зварювання нашіколивання і випробування блискавки на витривалістьперевірити на міцність не були куплені ціною зовнішнього вигляду. Міцність і зовнішній вигляд не є незалежними змінними у зварних конструкціях, і інструмент, який підтримує їх чесність, це інструмент, у якому взагалі немає рухомих частин.

Компанія Sealock понад двадцять років створює високочастотне зварюване водонепроникне обладнання в Дунгуані, Китай, і Хошиміні, В’єтнам. Якщо вам потрібен наш протокол затвердження кольорів або ви хочете, щоб мова про освітлення та допуски була записана у вашу власну угоду про якість перед початком програми, напишіть наinfo@sealock.com.hk.
