3000 потягувань під навантаженням: як ми перевіряємо ту частину сумки, яка першою виходить з ладу

Третій із серії від лабораторії Sealock: тестер терміну служби блискавки та чому застібання блискавки без натягу майже нічого не скаже

ДУНГУАНЬ, Китай — [День місяця], 2026 р— Запитайте будь-яку фабрику по виробництву сумок, звідки походять гарантійні вимоги, і ви отримаєте ту саму відповідь, доставлену із зітханням. Не тканина. Не шви. Застібка-блискавка.

Це має сенс, коли ви думаєте про те, що таке блискавка: єдина частина сумки з десятками рухомих компонентів, якою керують кілька разів на день, щодня, як правило, однією нетерплячою рукою, часто поки сумка напхана без розуму. Все інше на сумці стоїть на місці. Блискавка працює на життя.

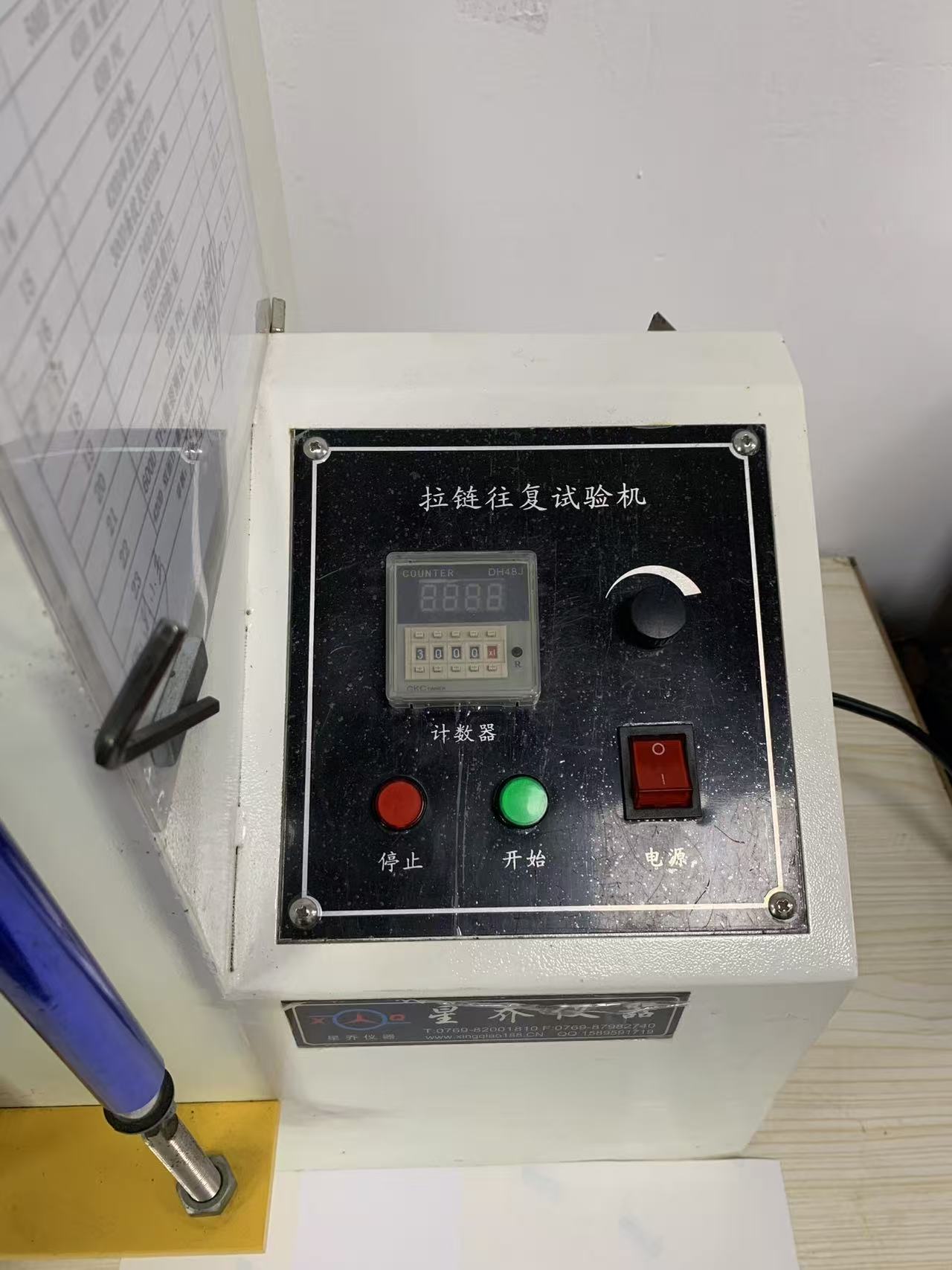

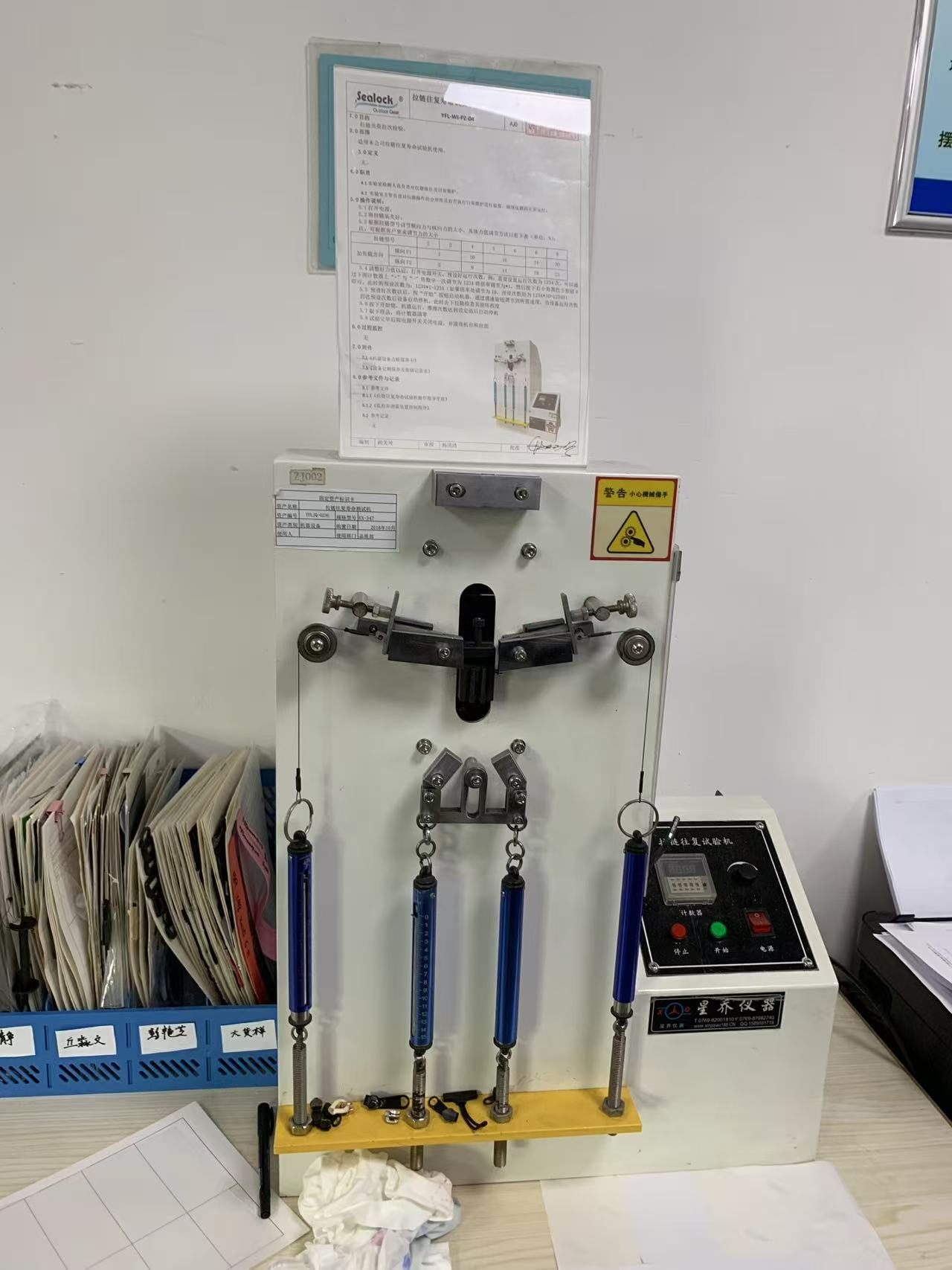

Отже, у нашій лабораторії є машина, вся робота якої полягає в тому, щоб відкривати та закривати блискавки, доки щось не послабиться. На фотографії його лічильник встановлено на 3000 циклів. Він запустить їх усі під певним навантаженням, а потім зупиниться сам.

Помилка більшості «тестів» на блискавки

Ось що відрізняє справжній тест на блискавку від демонстрації:навантаження.

Легко створити пристосування, яке ковзає знімачем вперед і назад на блискавці, що лежить рівно та розслаблено. Проведіть його 5000 разів, зніміть, помістіть у брошуру. Біда в тому, що жодна блискавка на землі так не живе. Справжня застібка-блискавка натягується щоразу, коли її використовують, тому що сумка повна. Вміст висувається назовні, ланцюжок розсувається вбік, поки ви перетягуєте повзунок уздовж нього, і чим сильніше упаковується сумка, тим гірше стає обом.

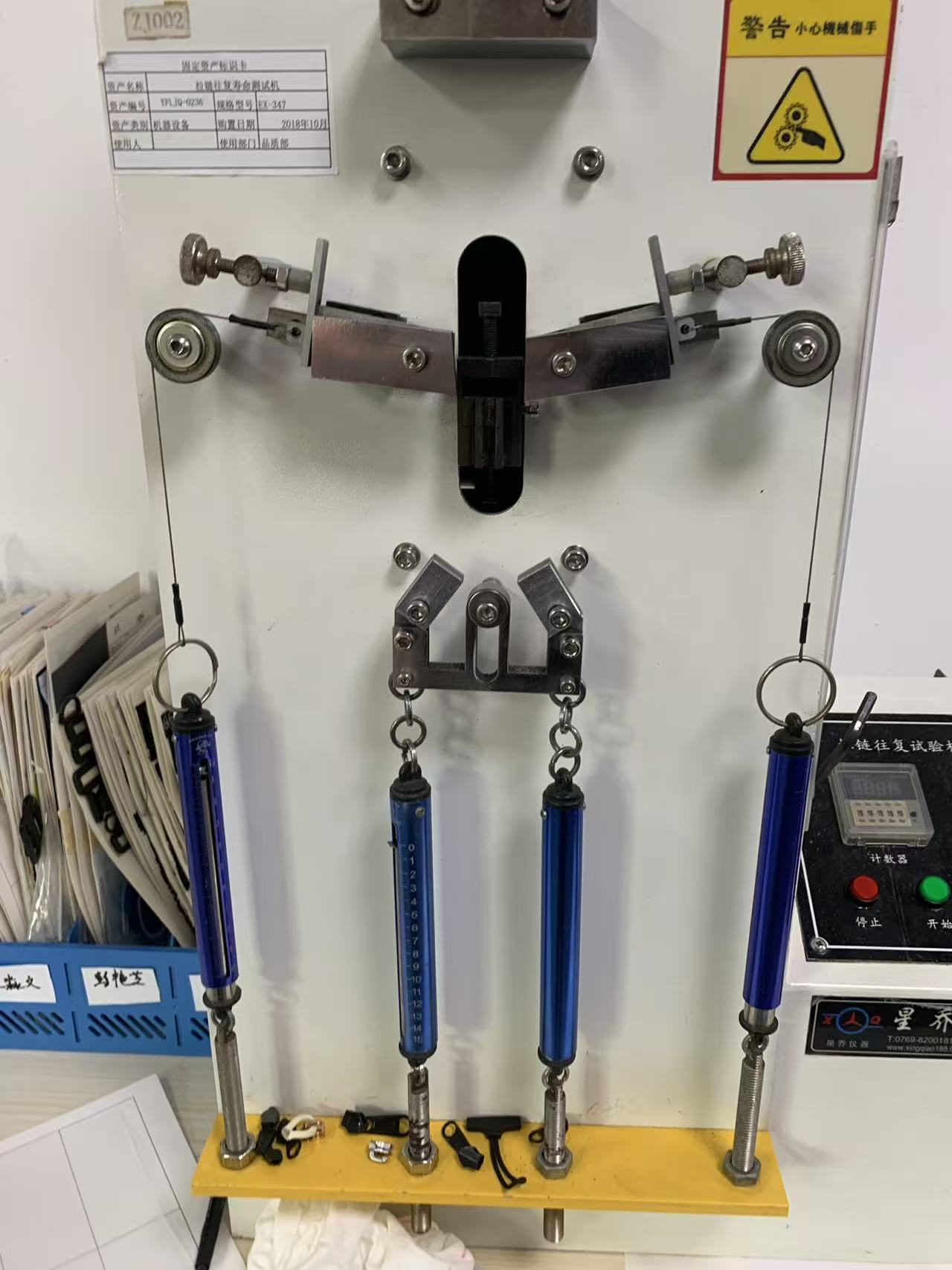

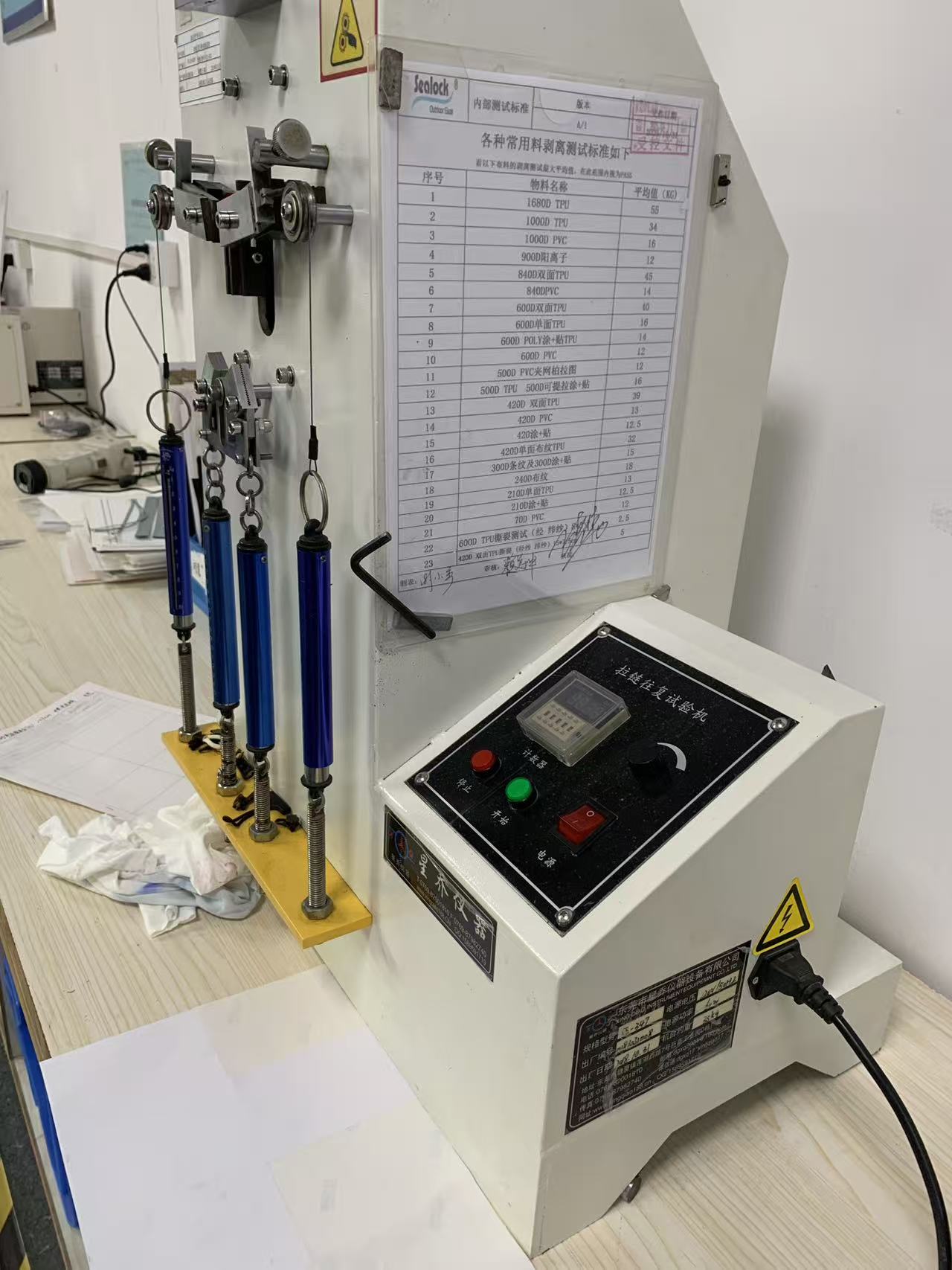

Тому ця машина навішує вагу на зразок відразу в двох напрямках. Бічна сила (F1) розтягує дві половини ланцюжка, імітуючи наповнену сумку, яка намагається розірвати власну блискавку. Поздовжня сила (F2) діє вздовж лінії руху, навантажуючи повзунок під час його перетягування. Чотири відкаліброваних пружинних датчика застосовують і відображають ці сили. Лише після цього машина починає працювати.

Різниця не академічна. Застібка-блискавка без навантаження працюватиме щасливо протягом десятків тисяч циклів і нічого вам не скаже. Та сама застібка-блискавка, яка обертається під боковим навантаженням, покаже вам, як саме вона може вийти з ладу в полі: зуби, які починають роз’єднуватися за повзунком, повзунок, який розширюється та перестає фіксувати ланцюжок, язичок, який втомлюється під час кріплення, стрічка, яка відривається від місця кріплення.

Вантажі не вгадуються — вони розміщуються за розміром блискавки

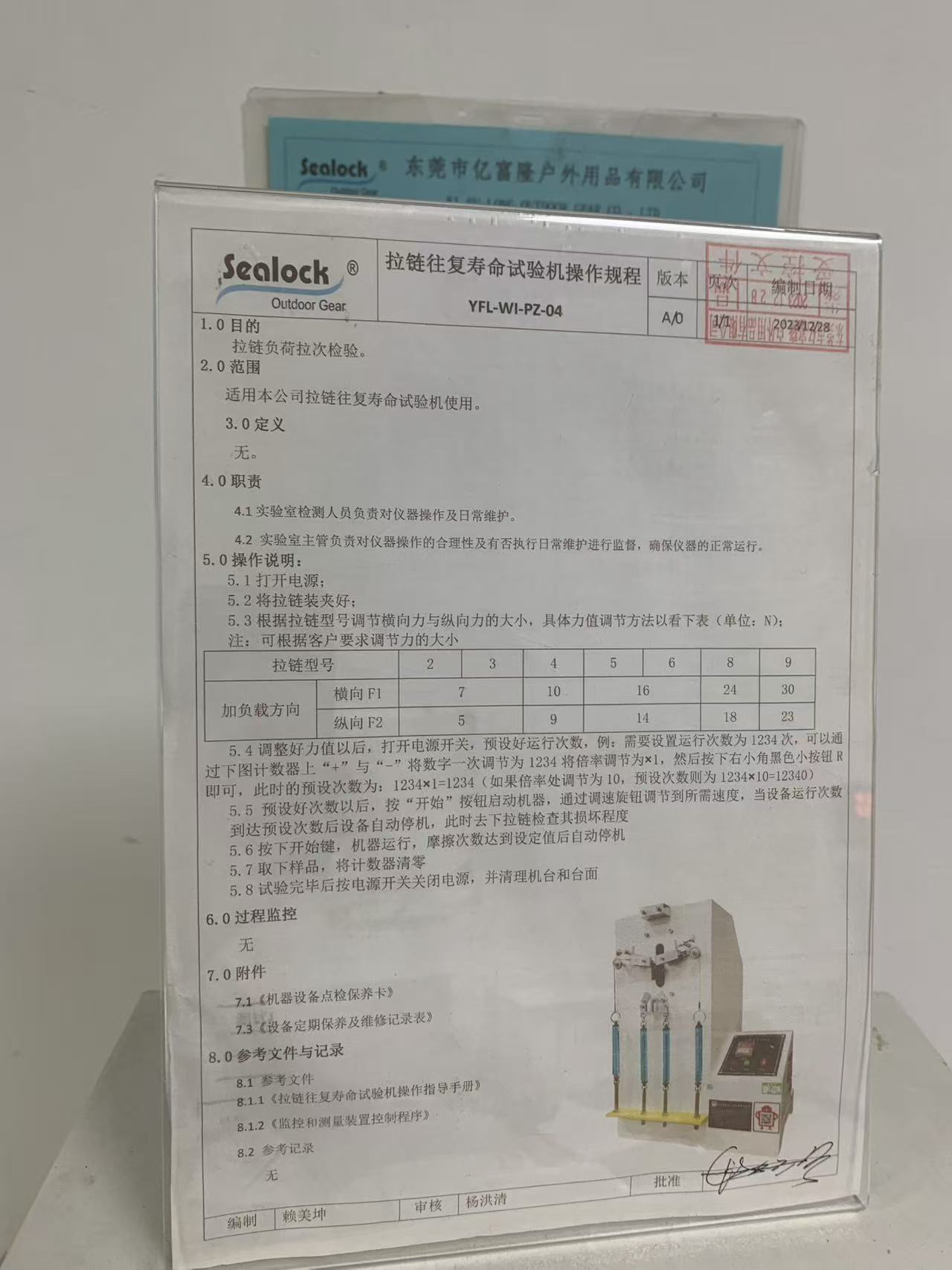

Машина працює за контрольованою процедурою YFL-WI-PZ-04, версія A/0, і серцем цього документа є невелика таблиця. Він встановлює поперечну силу (F1) і поздовжню силу (F2) у ньютонах для кожної блискавки, тому що блискавку №3 на сумці для документів і блискавку №9 на важкій речовій сумці не можна перевіряти при однаковому навантаженні:

• Розмір 2-3:F1 7 N, F2 5 N
• Розмір 4:F1 10 пн., F2 9 пн
• Розмір 5-6:F1 16 N, F2 14 N
• Розмір 8:F1 24 пн., F2 18 пн
• Розмір 9:F1 30 пн., F2 23 пн

Про цей стіл варто звернути увагу на дві речі. По-перше, навантаження залежить від застібки-блискавки, тому тест є пропорційним, а не універсальним — очікується, що важчий ланцюг витримує більше, тому тестується як такий. По-друге, процедура містить чітку примітку:значення сили можуть бути скориговані відповідно до вимог замовника.Якщо власні специфікації бренду вимагають інше навантаження або важче, оскільки їхнє кінцеве використання є жорстоким, машина налаштована на їх номер, а не на наш. Стандартом будинку має бути підлога, а не стеля.

Як насправді проходить пробіжка

Процедура досить коротка, щоб прочитати її за хвилину, що є ознакою тесту, який запускають, а не захоплюються:

• Увімкніть живлення та затисніть блискавку в пристосуванні.
• Встановіть бічні та поздовжні сили відповідно до таблиці для цього розміру блискавки — або відповідно до специфікацій замовника.
• Встановіть кількість циклів на лічильнику, використовуючи його множник: 1234 при ×1 дорівнює 1234 циклам; той самий параметр ×10 становить 12340. Це невелика механічна деталь, яка зіпсувала не одне випробування на багатьох заводах, саме тому вона прописана в документі, а не залишена на пам’ять.
• Натисніть «Пуск» і встановіть швидкість на циферблаті. Машина виконує цикл і автоматично зупиняється, коли досягає попередньо встановленого відліку.
• Зніміть блискавку і огляньте пошкодження — це реальний результат, а не факт, що вона збереглася.
• Обнулити лічильник, вимкнути живлення, очистити верстат і стіл.

Цей останній рядок виглядає як ведення господарства. Це не тільки домашнє господарство: якщо лічильник не обнулений, то тест наступної людини на 3000 циклів тихо перетворюється на тест на 300 циклів.

Чому це більше важливо для водонепроникного спорядження, ніж для багажу

Стандартна нейлонова застібка-блискавка - річ пробачлива. Водонепроникні та повітронепроникні блискавки, які ми приварюємо до сухих мішків і охолоджувачів, такими не є, і причина полягає в конструкції.

Вони жорсткіші за своєю конструкцією — щільне зубчасте зчеплення з покриттям, яке не пропускає воду та холодне повітря, робить їх важкими для витягування. Цей опір означає, що кожен цикл передає на повзунок, стрічку та язичок більше сили, ніж будь-коли м’яка блискавка. Вони також мають полімерне покриття на стрічці, і покриття може тріснути на згині або в точці напруги після достатньої кількості циклів, а тріщина на водонепроникному покритті блискавки — це не косметична проблема, це витік. Нарешті, у наших продуктах стрічка блискавки зазвичай приварена безпосередньо до корпусу, тому межа між рухомим компонентом і герметичною конструкцією сама по собі є місцем, яке має витримати втому.

Усе це означає, що чесна версія водонепроникної блискавки не є «вона герметизує». Це "все ще герметизується після сезону, коли його розмикали мокрою рукою". Єдиний спосіб дізнатися про це перед транспортуванням – попрацювати під навантаженням, а потім піти шукати.

Що ми шукаємо, коли воно зупиняється

Підрахунок циклів є налаштуванням; подальша перевірка є результатом. На готовому зразку ми перевіряємо, чи ланцюг все ще повністю замикається та фіксується за повзунком, чи розширився чи почав пропускати повзунок, чи зуби не деформувалися та не від’їхали від стрічки, чи цілі тяговий язичок і його кріплення, а також — для водонепроникних ланцюгів із покриттям — чи є на покритті тріщини чи знос уздовж лінії згину, де проходить повзун.

Невдача тут не означає автоматично відхилення блискавки. Часто це обговорення специфікацій: більший розмір для сумки, яка буде переповнена, інший повзунок або тип замка, посилення кінцевого упору, де зосереджується навантаження, або зміна конструкції, яка перестає бути частиною сумки, яка переносить навантаження, на блискавці. Ніколи не повинно бути відкриття, зроблене замовником.

Зареєстрований, відкалібрований, спеціально розточений

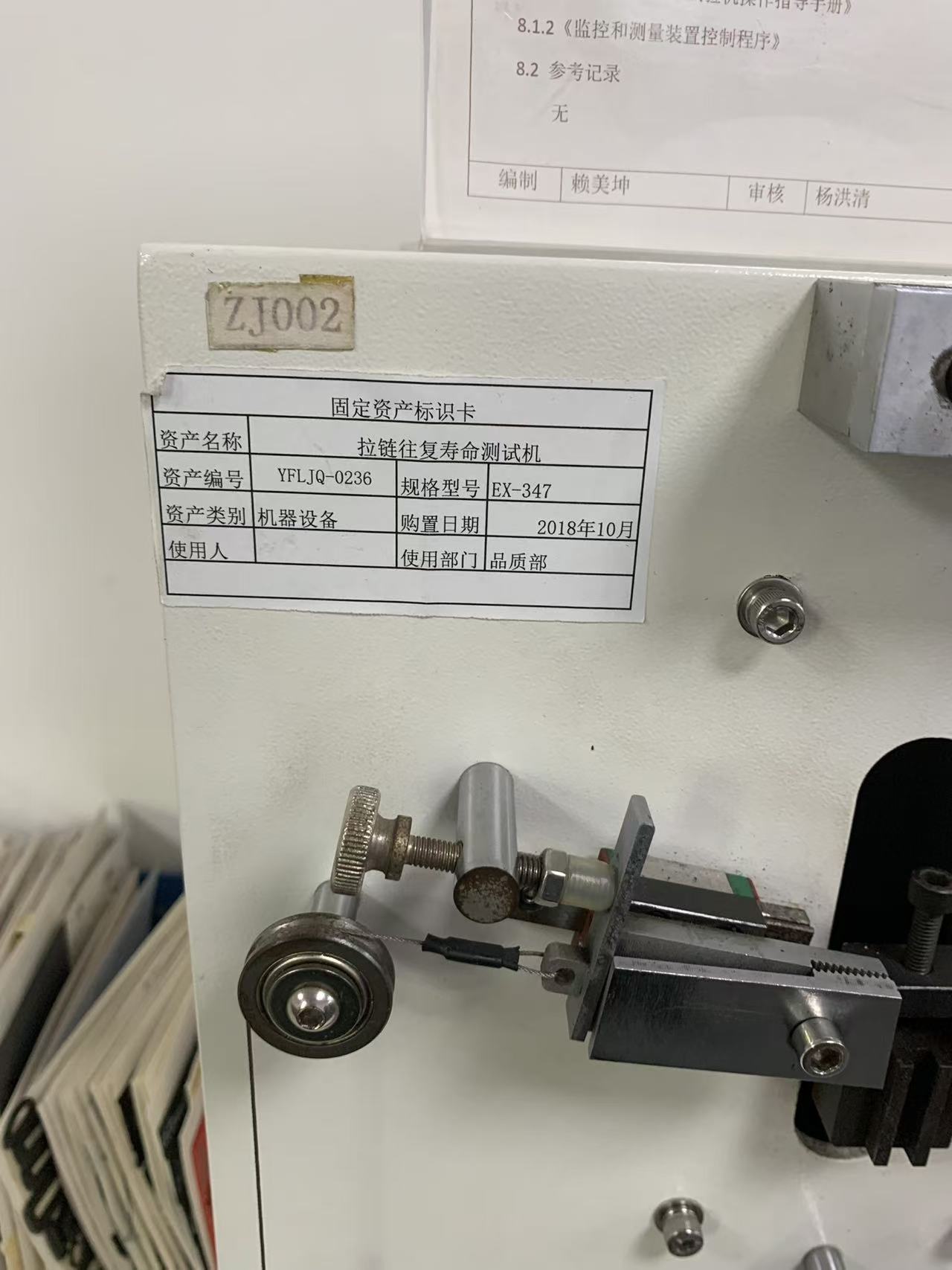

Як і інші інструменти цієї серії, на корпусі цього приладу є документи: картка активів, що ідентифікує його як актив компанії YFLJQ-0236, модель EX-347, придбаний у жовтні 2018 року та призначений відділу якості, а також ідентифікаційний номер машини — ZJ002 — трафаретом на панелі. Поруч із ним розміщено калібрувальну етикетку, відкалібровану в грудні 2025 року з повторним калібруванням у грудні 2026 року.

Ця комбінація — названий власник, задокументована процедура, таблиця навантажень із реальними числами та зовнішнє калібрування за запланованим циклом — ось що дозволяє реченню на кшталт «ця блискавка пройшла 3000 циклів під боковим навантаженням 16 Н» щось означати для інженера замовника. Без нього те саме речення буде просто гарним круглим числом.

Ще один аркуш на стіні

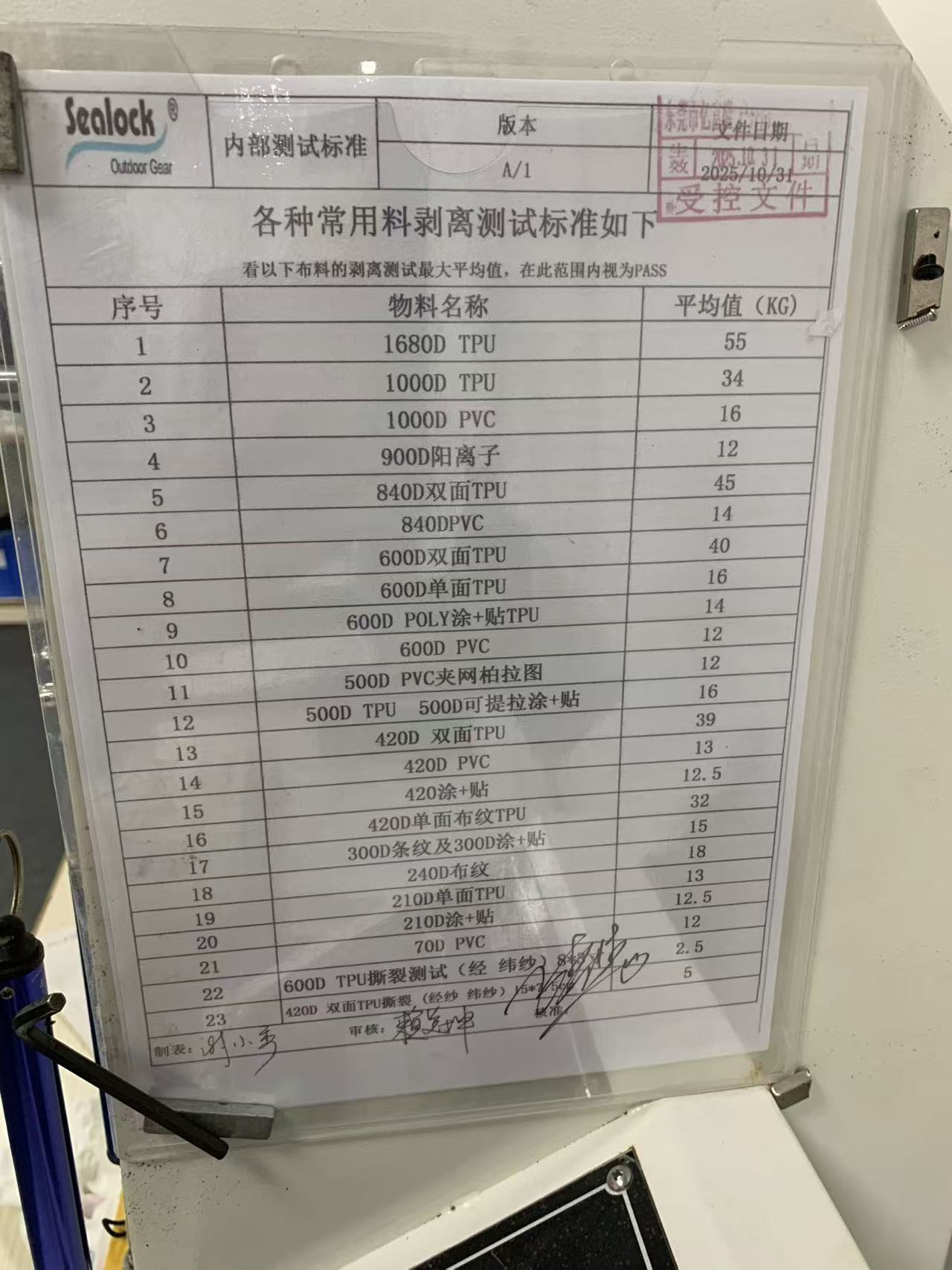

Якщо ви подивіться повз цю машину на фотографіях, то поруч із нею встановлено ще один контрольований документ: внутрішній стандарт випробувань із переліком приймальних значень, у кілограмах, для міцності на відшарування та з’єднання для понад двадцяти матеріалів, які ми регулярно використовуємо — 1680D TPU, 840D двосторонній TPU, 600D одно- та двосторонній TPU, ПВХ та ламінати з покриттям, кожен із яких має окремий контроль. поріг плюс критерії міцності на розрив внизу. Він належить до іншого інструменту, і це тема наступної статті цієї серії.

Але це варто позначити тут, тому що це відповідає на запитання, яке люди рідко ставлять фабриці:яке число вважається пропуском?Тестування - це лише половина контролю якості. Інша половина — це написання контрольованих перевіркою критеріїв прийнятності — щоб результат порівнювався з чимось заздалегідь узгодженим, а не з тим, на що сподівався той, хто тримає зразок.

Про Сілок

Компанія Sealock (Dongguan Yifulong Outdoor Products Co., Ltd.), заснована в 2003 році, є виробником водонепроникних сумок з високочастотним зварюванням, м’яких сумок-холодильників і надувного спорядження для води з виробничими базами в містах Дунгуань, Китай, і Хошимін, В’єтнам. Компанія управляє внутрішньою випробувальною лабораторією із зареєстрованими зовнішніми каліброваними інструментами, контрольованими робочими процедурами та задокументованими внутрішніми стандартами приймання, що підтримує затвердження матеріалів, розробку продукції та контроль якості виробництва для програм OEM та ODM по всьому світу. Його системи та сертифікати включають ISO 9001, BSCI, SMETA та GRS.
