Сорок вісім годин у соляному тумані: як ми тестуємо апаратне забезпечення морського водонепроникного спорядження

Сухий мішок, який пролежав на човні два сезони, рідко виходить з ладу, тому що тканина здається. Він виходить з ладу, тому що D-подібне кільце побіліло й зачепилося, повзунок більше не бігає по водонепроникній блискавці, карабін залишив смугу іржі на блідій панелі або заклепка роздулася й розколола матеріал навколо неї. Сіль не завдає шкоди частинам сумки, про які люблять говорити виробники. Він атакує невеликі металеві компоненти, які вказуються на пізній стадії розробки, купуються за ціною та ніколи не тестуються — і робить це таким чином, що функціональний збій перетворюється на збій зовнішнього вигляду, а потім на збій герметизації, зазвичай у такому порядку.

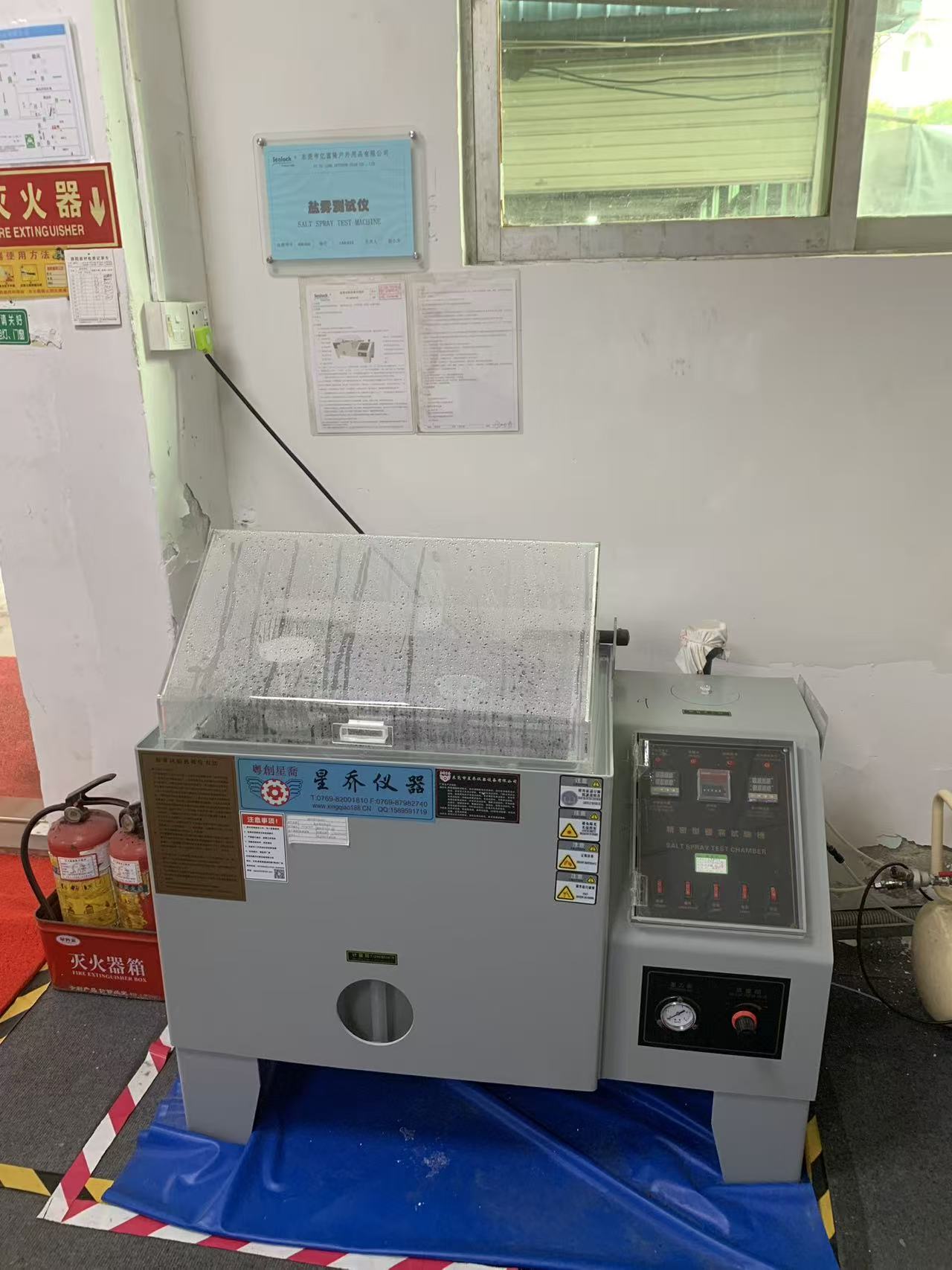

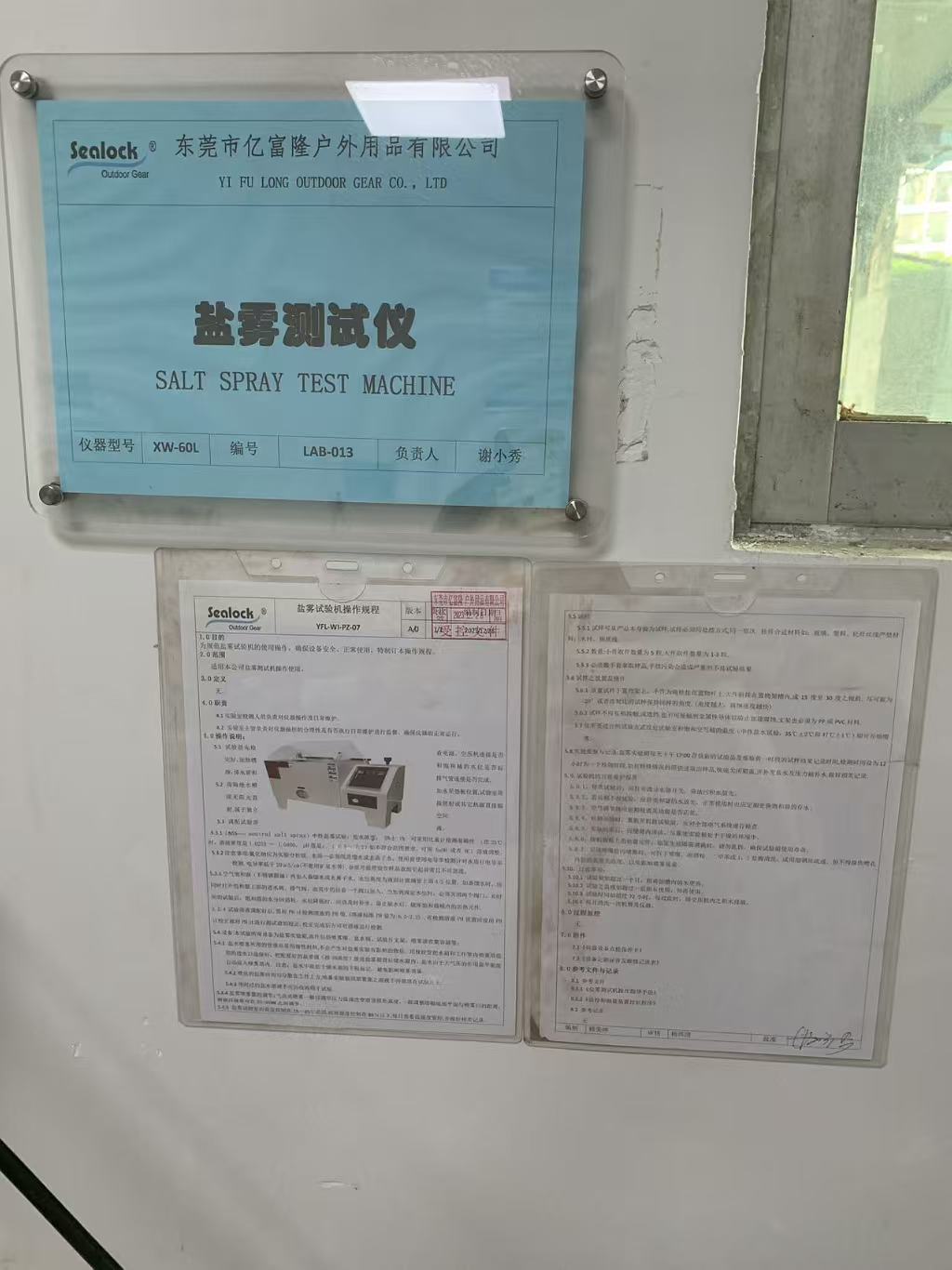

Прилад, який виявляє це раніше, ніж клієнт, — це камера для розпилення солі: модель XW-60L, номер приладу LAB-013, працює за контрольованою процедурою YFL-WI-PZ-07, версія A/0, від 28 грудня 2023 року, відкалібрована зовні 19 грудня 2025 року з повторним калібруванням до 18 грудня 2026 року. Він проводить нейтральний тест на розпилення солі, і це найменш неоднозначний інструмент у нашій лабораторії. Або покриття витримало вказану кількість годин, або ні.

Що насправді таке тест із сольовим туманом

Розпилення нейтральної солі, зазвичай позначається NSS, є найпоширенішим прискореним випробуванням на корозію у виробництві. Він піддає матеріали та покриття дії безперервно розпиленого соляного туману при контрольованій температурі камери 35°C, використовуючи 5% розчин хлориду натрію з рН, що підтримується між 6,5 і 7,2. Двома керівними документами є ASTM B117 та ISO 9227, а еквівалентним китайським стандартом є GB/T 10125. Туман утворюється постійно, осідає на зразках і стікає. Немає циклу «мокре-сухе», немає коливань температури та ультрафіолетової складової. Це єдиний, невблаганний стан.

Ця простота є як сильною стороною, так і обмеженням методу. NSS не є імітацією моря. Ніщо в природі не зберігає компонент при 35°C у насиченому соляному тумані без єдиного сухого інтервалу, і кореляція між годинами роботи в камері та роками реальної служби настільки слабка, що жодна серйозна лабораторія не оприлюднить коефіцієнт перетворення. Що NSS чудово робить, так це дискримінацію. Дві оцинковані пряжки, які виглядають ідентично, коштують у межах кількох центів одна від одної та надходять від різних постачальників, будуть чітко розділені в камері соляного спрею: на одній буде видно білу іржу через 24 години, а на іншій – 72 години. Таке порівняння повторюється, воно обґрунтоване, і воно є основою для схвалення або відхилення компонента.

Умови, яких ми дотримуємося

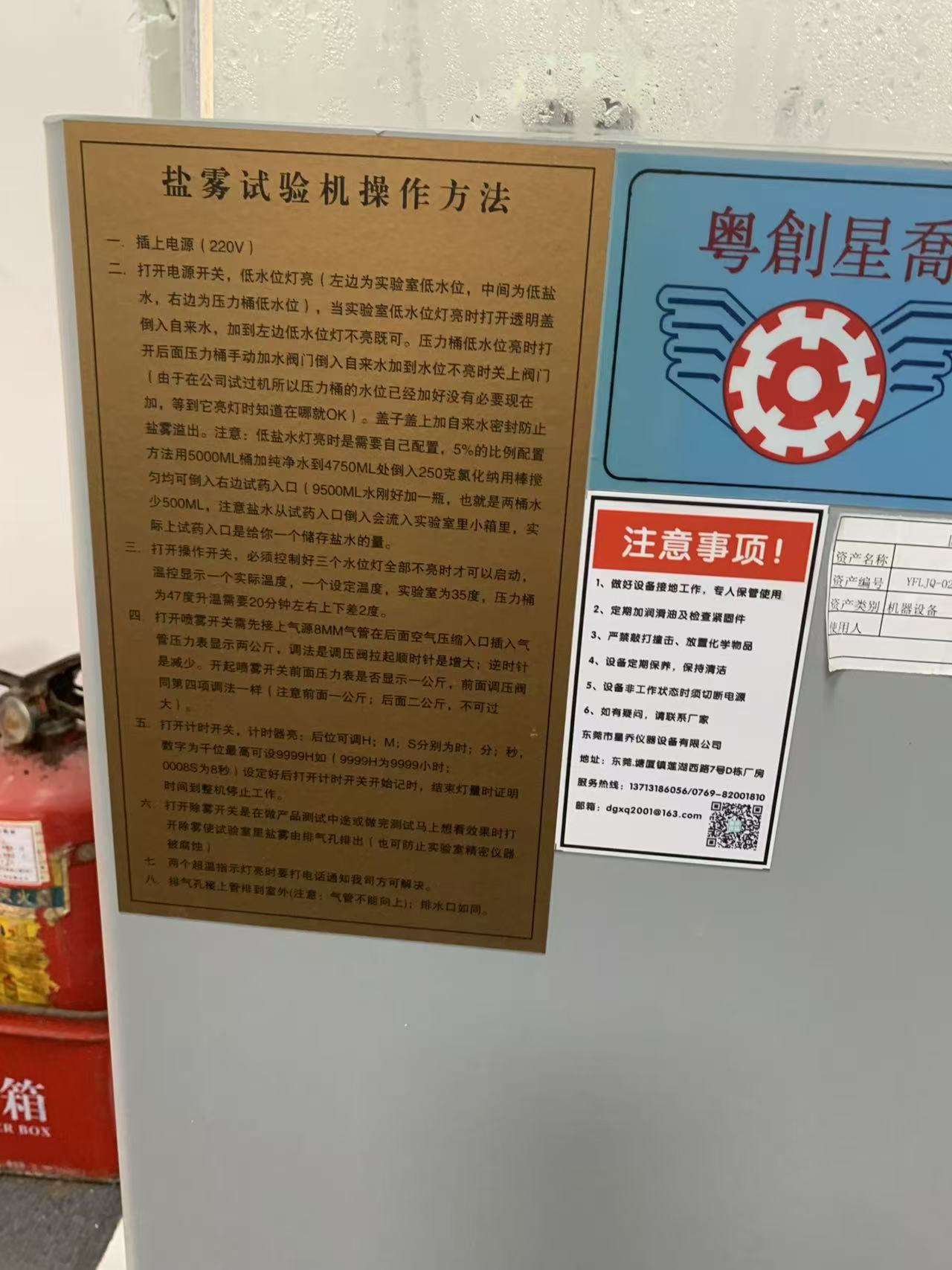

Робочі параметри розміщені на самій машині, на табличці, яка містить більше практичних деталей, ніж у більшості посібників з обладнання.

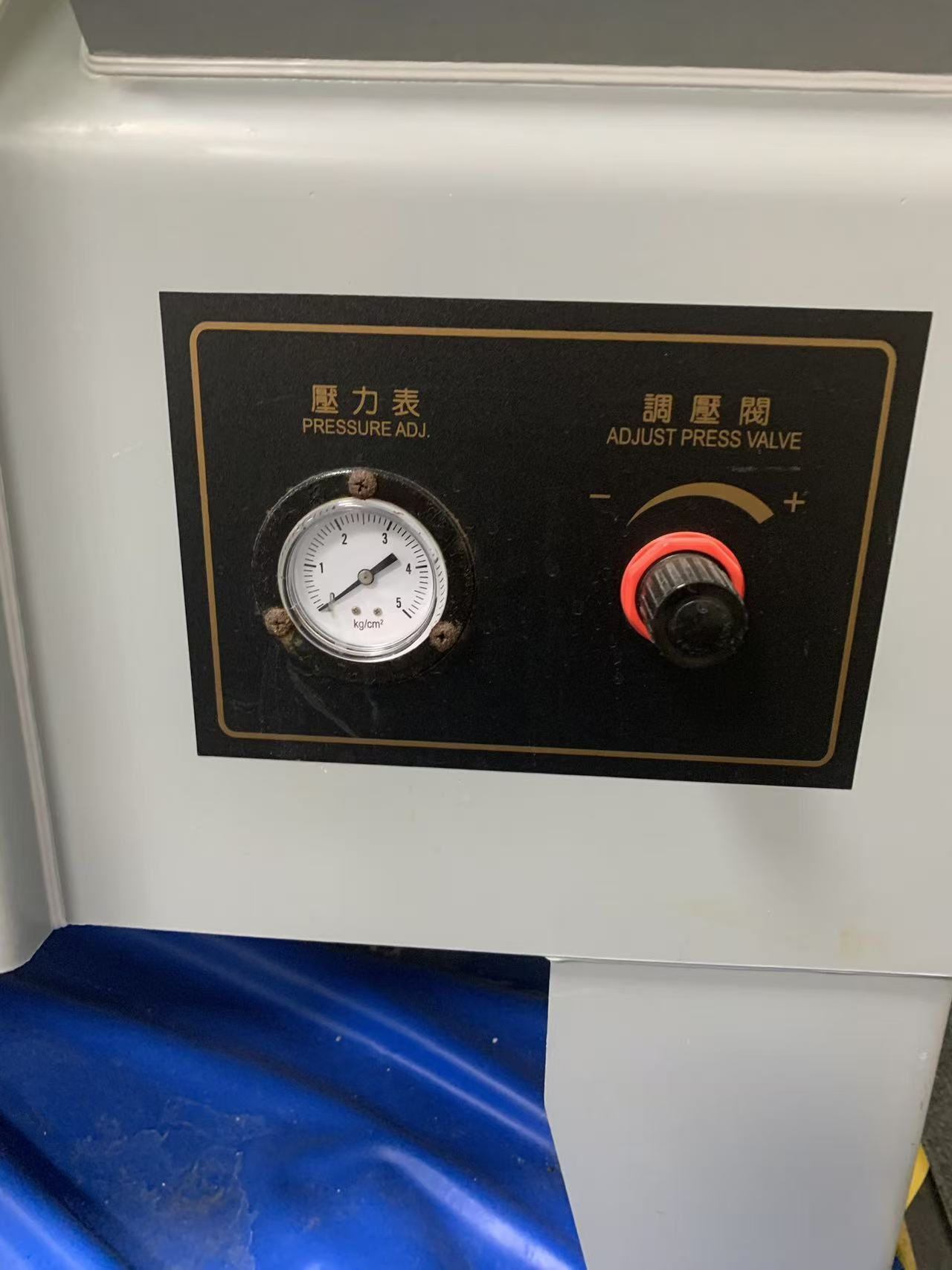

Розсіл змішує оператор, а не купує готовий: 250 грамів хлориду натрію розчиняють у очищеній воді, доводять до 4750 мілілітрів у 5-літровій посудині, розмішують до однорідного 5% розчину та вливають через вхідний отвір реагенту. Камера працює при 35°C. Барабан із тиском насиченого повітря нагрівається до 47°C, і йому потрібно приблизно двадцять хвилин, щоб нагрітися до потрібної температури; два контролери на панелі незалежно відображають встановлені та фактичні значення, а розбіжність у два градуси між ними є робочим допуском. Стиснене повітря надходить через 8-мм лінію ззаду, відрегульоване приблизно до 2 кг/см² на задній панелі та близько 1 кг/см² на передній частині — і табличка чітко попереджає про те, щоб не підніматися вище, тому що надмірний тиск у розпилювачі руйнує якість туману без будь-яких очевидних симптомів на панелі.

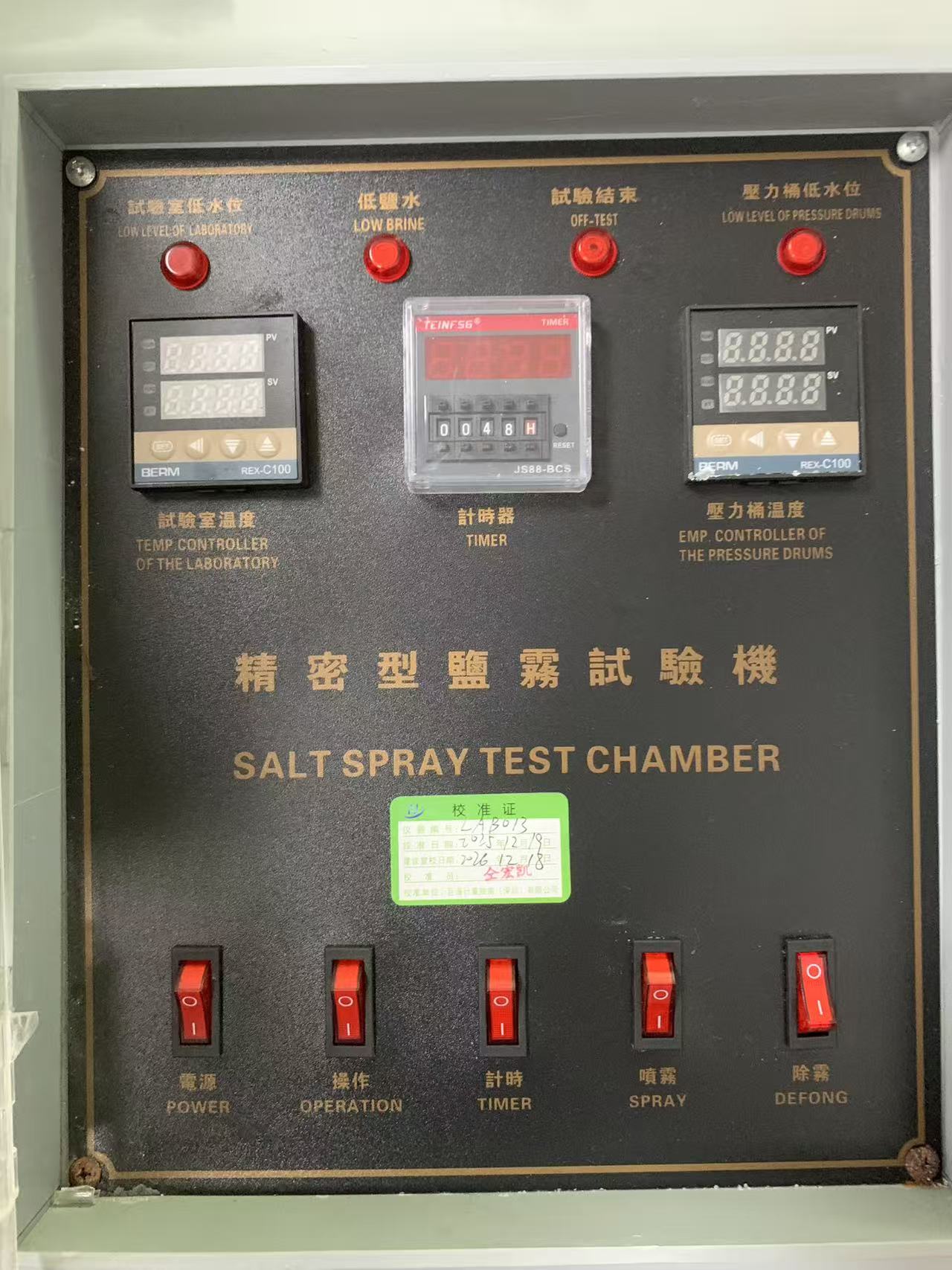

Три лампи низького рівня охороняють воду в камері, розсіл і напірний барабан, і процедура однозначна: машину можна не запускати, поки всі три не стануть темними. Запуск розпилювача насухо або запуск камери зволоження без води пошкоджує машину та мовчки анулює будь-який тест, що триває. Таймер приймає до 9999 годин і вимикає машину після заданої точки, що робить можливим 48- або 96-годинну роботу без нагляду.

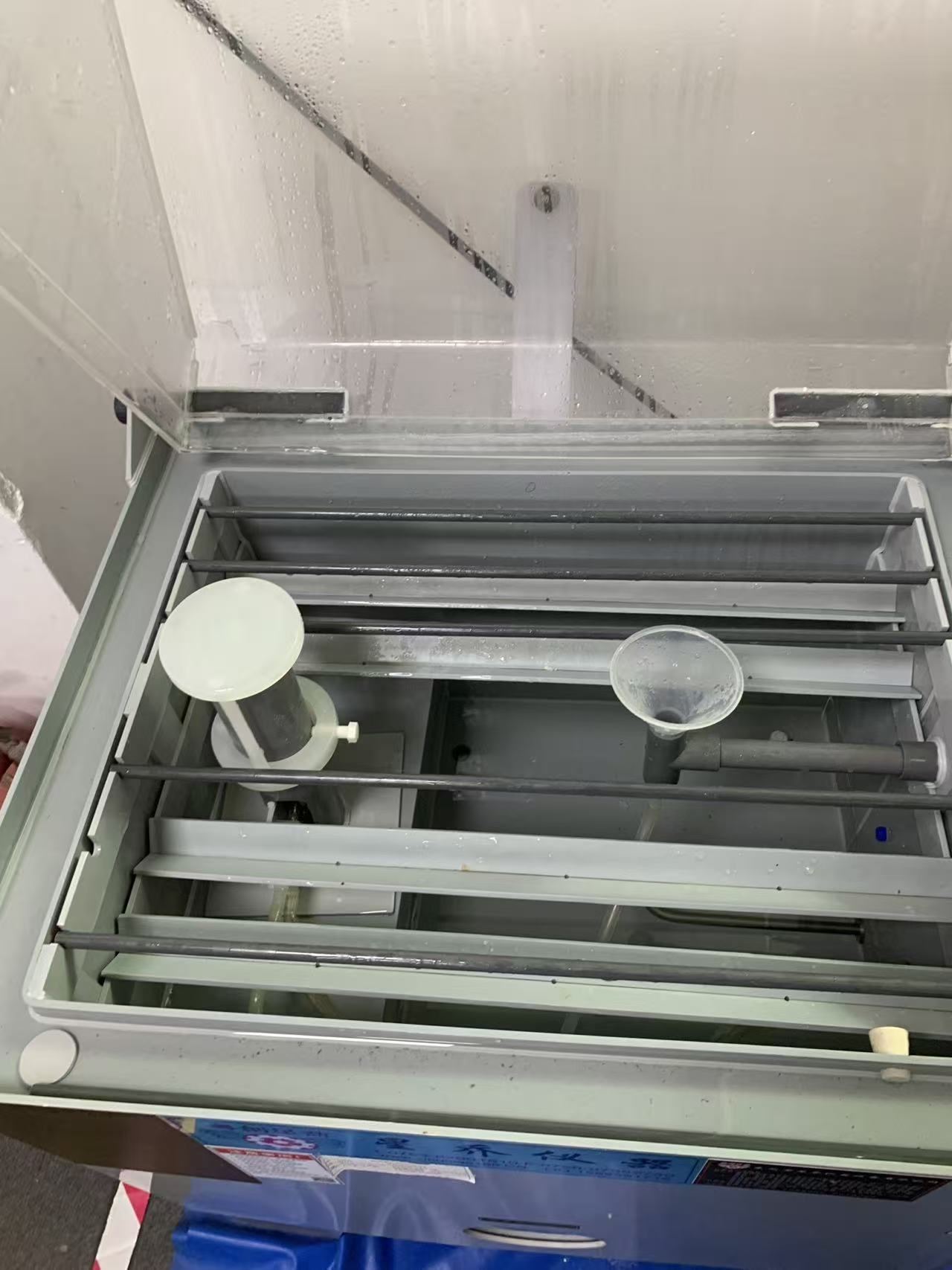

Сама якість туману перевіряється, а не припускається. Збірна воронка та градуйований циліндр стоять усередині камери під час прогонів, а осілий об’єм вимірюється відповідно до стандартних вимог приблизно від 1 до 2 мілілітрів на 80 квадратних сантиметрів на годину, усереднених за тривалий період збору. Камера, яка має температуру, тиск і концентрацію, але забезпечує неправильну швидкість випадання, виробляє цифри, які нічого не означають, і воронка є єдиним, що вловлює це.

Як надходять зразки

Розміщення – це не деталь. Це більша частина тесту.

Зразки встановлюють обличчям до туману та нахиляють приблизно на 15-30 градусів від вертикалі, щоб конденсат стікав, а не накопичувався. Компонент, що лежить рівно, збирає калюжу концентрованого розсолу в кожній западині, що викликає локалізовану атаку, яка не має нічого спільного з реальними характеристиками покриття, а пов’язана лише з тим, як воно було укладено. Опори та підвіски є неметалевими — зі скла, пластику або ПВХ — тому що металева підвіска, що контактує з покритим зразком, створює гальванічну пару та роз’їдає зразок у точці контакту задовго до того, як покриття вийшло з ладу саме по собі.

Екземпляри не торкаються один одного, і вони розташовані так, що стікання з одного не може капати на інший. Насичений сіллю конденсат, який переносить розчинену мідь або залізо з верхньої частини, буде атакувати нижню частину з вражаючою швидкістю, і отриманий звіт є вигадкою. Невеликі компоненти входять по кілька штук на партію, тому одна аномальна частина не вирішує результат; великі агрегати входять окремо.

Коли цикл закінчується, функція видалення запотівання вмикається перед відкриттям кришки. Це вентилює камеру через вихлоп, а не випускає соляний туман у лабораторію, де він знайде будь-який інший інструмент у кімнаті. Варто відверто сказати, чому це важливо: недбало вентильована камера соляного розпилювача повільно роз’їдає точне обладнання навколо неї, і пошкодження проявляються через кілька місяців у вигляді дрейфового калібрування на машинах, до яких ніхто не підключався.

Що ми перевіряємо та як довго

Усе металеве, що потрапляє на водонепроникну сумку, проходить сюди під час вхідної перевірки: пряжки та їхні металеві штифти, D- та ущільнювальні кільця, триколісні кільця, карабіни та карабіни, заклепки та люверси, магнітні та механічні застібки, повзунки та застібки для блискавок, а також металеві зубці на неводонепроникних блискавках. Апаратне забезпечення кваліфікується постачальником і партією, не один раз під час розробки і ніколи знову.

Тривалість встановлюється обробкою поверхні та передбачуваним середовищем, а галузеві конвенції є добре встановленими. Зазвичай потрібне звичайне синьо-біле цинкування, щоб не було білої іржі через 48 годин і червоної іржі через 72 години; кольоровий пасивований цинк зберігається до 72 годин без білої іржі та 96 без червоної; чорний цинк до 96 і 120 відповідно. Компоненти з нержавіючої сталі морського класу працюють набагато довше, протягом сотень годин, а оцінка здійснюється за рівнем захисту та зовнішнього вигляду за шкалою від 0 до 10, де вимоглива специфікація вимагає оцінки 9 або вище.

Для звичайних продуктів для зовнішнього використання ми працюємо від 24 до 48 годин як умова перевірки. Для програм, призначених для риболовлі, вітрильного спорту та морської торгівлі — категорії, де сидять найвибагливіші покупці — кваліфікація триває довше, а критерії прийнятності суворіші, оскільки ці продукти живуть у солі постійно, а не стикаються з нею час від часу.

Оцінка зовнішнього вигляду – це лише половина оцінки. Для різьбових частин, петель і будь-яких рухомих компонентів функція також перевіряється після випробування: деталь все ще повинна зачепитися, різьбитися або шарнірно з’єднуватися без заїдання або заклинювання. Це пункт, який має найбільше значення для нашої категорії. Повзунок застібки-блискавки, який має лише незначну корозію, але має достатню шорсткість поверхні, щоб перетягувати полімерні ущільнювальні кромки водонепроникної застібки-блискавки, вийшов з ладу, незалежно від оцінки зовнішнього вигляду, оскільки на зварному водонепроникному мішку ущільнювачем є застібка. Пряжка, яка жорстко замикається через 48 годин, означає гарантію, яка чекає вісімнадцять місяців.

Помилка, яка є найбільш важливою для зварних мішків

Існує режим корозії, специфічний для нашої конструкції, який повністю пропускає апаратне подання соляних бризок.

До сумки, звареної високочастотним зварюванням, металеві деталі часто прикріплюються через водонепроникну мембрану — заклепка через панель, вушко через зварну латку, D-подібне кільце на анкері стрічки, прикріпленому до поверхні ТПУ. Коли метал піддається корозії, він не просто виглядає погано. Продукти корозії більші, ніж метал, який вони замінюють, тому корозійна заклепка розширюється у своєму отворі та напружує матеріал навколо неї, а самі корозійні солі мігрують на поверхню між металом і полімером. Цей інтерфейс є герметизуючим. Те, що почалося як косметична скарга на іржаву заклепку, перетворилося на повільний витік через проникнення, яке було водонепроникним під час доставки мішка.

Продукти корозії також фарбуються. Кровотеча оксиду заліза через зварну панель світлого кольору є постійною, а на блідих або білих виробах це найпоширеніша причина повернення косметичних засобів у морських категоріях. Якщо фарбування є ризиком, перевірені зразки потрапляють прямо з камери до насстандартний кольоровий корпус джерела світла, тому що пляма, оцінена під освітленням майстерні, і пляма, оцінена за D65, є двома різними оцінками.

Наведені нижче інструменти однаково актуальні. Пошкоджені корозією повзунки йдуть назастібка-блискавкатак що робочу силу після корозії можна виміряти, а не оцінювати на дотик. Там, де цього вимагає морська програма, обладнання старієкамера температури і вологостіперед впливом солі, що ближче до реальної послідовності, яку відчуває компонент на палубі, ніж соляний туман. А там, де металевий компонент склеєний, а не механічно закріплений, з’єднання проходить тестування на відрив.тестер на розтягування та відшарування, оскільки проникнення солі на лінію з’єднання зменшує адгезію задовго до того, як це стане видимим.

Що повинен вказати покупець

Специфікація апаратного забезпечення, у якій написано «перевірено сольовий спрей», нічого не варта. Чотири пункти забезпечують його виконання.

Назвіть стандарт і версію — ASTM B117 або ISO 9227, і якщо останній, то який варіант, оскільки нейтральна, оцтова кислота та сольовий спрей з прискорювачем міді не є взаємозамінними і дають результати, які неможливо порівняти один з одним. Назвіть тривалість у годинах. Назвіть критерій прийнятності окремо для білої іржі та червоної іржі та вкажіть, чи потрібна функціональна перевірка після випробування. І назвіть, які компоненти охоплюються, тому що «апаратне забезпечення» в специфікації та «апаратне забезпечення» в списку матеріалів рідко є одним і тим же списком; повзунки та тяги, зокрема, часто вважаються включеними, але часто ні.

Покупці, які постачають власне затверджене обладнання, все одно повинні запитувати дані про сольовий спрей на рівні партії, а не одноразовий сертифікат. Товщина покриття та якість пасивації різняться між виробничими партіями в цеху покриття, і компонент, затверджений вісімнадцять місяців тому на сертифікаті, не є доказом партії в цьому контейнері.

Часті запитання

Чи дорівнює 48 годин сольового туману певній кількості років служби?

Ні, і будь-який постачальник, який пропонує перетворення, перебільшує можливості цього методу. Сольовий спрей є інструментом для порівняння та перевірки: він порівнює покриття одне з одним і за певним порогом за ідентичних умов. Реальне життя залежить від мокрого-сухого циклу, ультрафіолетового випромінювання, механічного зносу, звичок полоскання та температури, жодної з яких немає в камері.

Чи захищене обладнання з нержавіючої сталі?

Ні. Аустенітні сорти нержавіючої сталі добре протистоять загальній корозії, але залишаються вразливими до точкової та щілинної корозії в хлоридному середовищі, особливо там, де компонент прилягає до тканини або стрічки та залишається вологим. Сорт має велике значення тут, і це одна з областей, де специфікація, де просто написано «нержавіюча сталь», запрошує на заміну.

Чи можна тестувати цілі готові пакети чи лише компоненти?

Обидва, залежно від місткості камери. Перевірка компонентів під час вхідної інспекції – це місце, де приймається більшість рішень, оскільки це швидше та ізолює змінну. Тестування на рівні складання виконується, коли йдеться про взаємодію — металеве пристосування до певної тканини з покриттям або кріплення, що контактує з різнорідним металом в іншому місці продукту.

Чи використовуються перевірені зразки повторно?

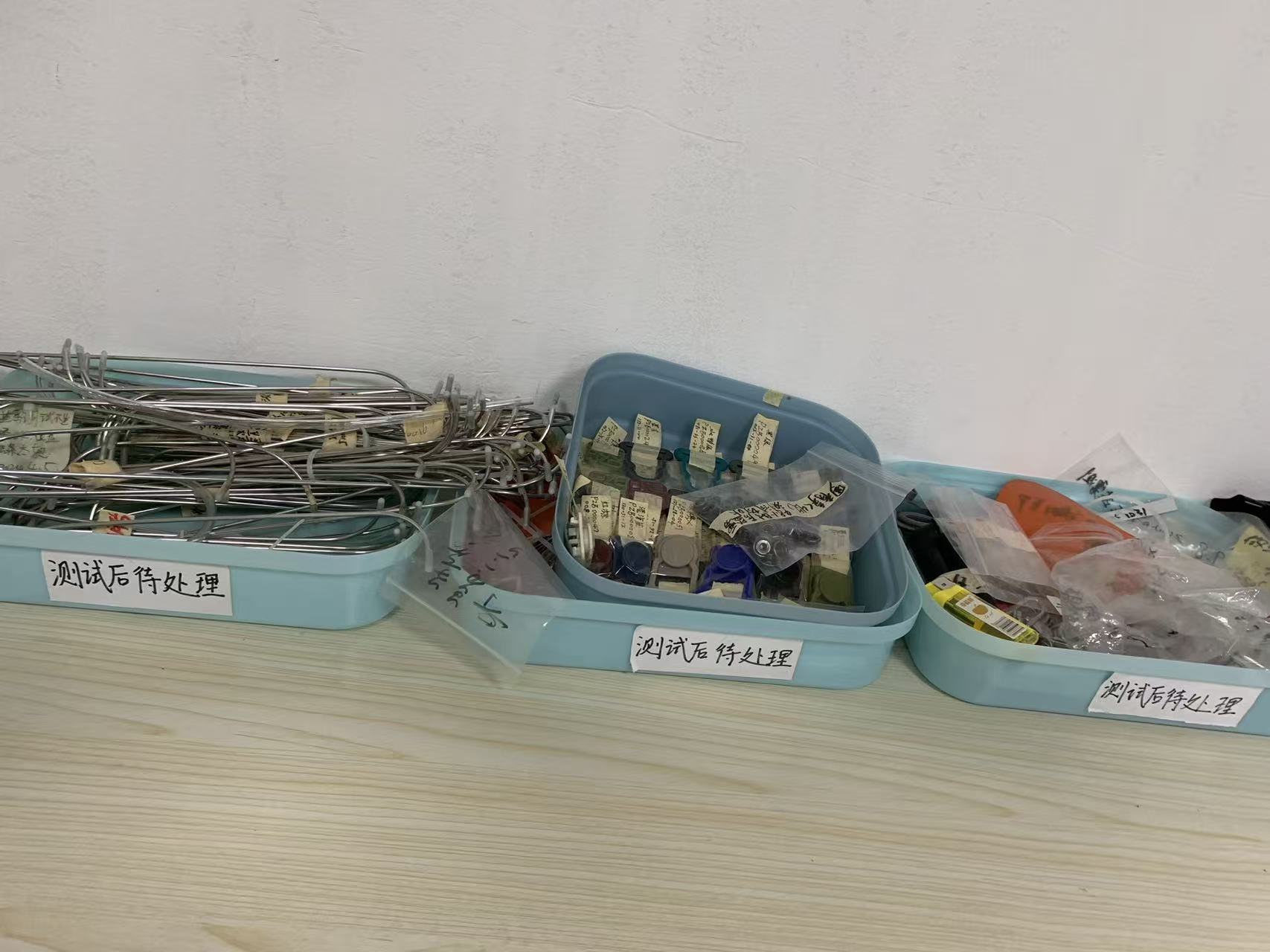

Ніколи. Сольовий спрей є руйнівним незалежно від того, чи проходить частина, а відкриті компоненти маркуються та зберігаються для утилізації, а не повертаються на виробничий склад. Це стандартна практика нашого руйнівного тестування, і її можна перевірити.

Чи можете ви перейти до власного протоколу корозії клієнта?

так Тривалість, концентрація розсолу, кут, оцінка приймання та функціональні перевірки після тестування встановлюються процедурою, а не фіксуються машиною. Якщо для протоколу бренду потрібні умови з прискоренням оцтової кислоти або міді, які виходять за межі нашої внутрішньої сфери, ми запускаємо внутрішню перевірку нейтральної солі та направляємо вказаний варіант до акредитованої лабораторії третьої сторони.

Це місце в серії

Сольовий спрей — це єдиний тест у нашій лабораторії, який перевіряє частину мішка, про яку більшість людей навіть не замислюється, доки він не перестане працювати. Тканина, зварні шви та шви привертають увагу; Пряжка, повзунок і D-подібне кільце вирішують, чи придатний продукт до використання протягом третього року. Що стосується морських і рибальських програм, зокрема, це компоненти, за якими клієнти бренду будуть оцінювати його.

Компанія Sealock більше двадцяти років створює високочастотне зварюване водонепроникне обладнання в Дунгуані, Китай, і Хошиміні, В’єтнам, для морських і зовнішніх брендів, включаючи AFTCO, West Marine, SIMMS, PENN, attwood і Musto. Якщо ви бажаєте отримати наш протокол випробування на корозію або хочете, щоб кваліфікація апаратного забезпечення була записана у вашій власній угоді про якість перед тим, як використовувати інструменти, напишіть наinfo@sealock.com.hk.
