Що таке радіочастотне зварювання?

Радіочастотне зварювання, яке також називають високочастотним або високочастотним зварюванням, — це виробничий процес, який склеює термопластичні матеріали за допомогою електромагнітної енергії, а не нитки, клею чи тепла поверхні. Коли такі сумісні матеріали, як TPU, піддаються впливу високочастотного електромагнітного поля, полярні молекули всередині матеріалу починають швидко коливатися. Цей молекулярний рух генерує тепло зсередини матеріалу назовні, і під контрольованим пневматичним тиском два шари на стику плавляться разом і зливаються в єдину безперервну структуру.

Після видалення радіочастотної енергії та охолодження матеріалу під постійним тиском зварний шов є постійним. Немає шва в традиційному розумінні — просто зона, де два окремі шматки матеріалу стали одним. Ні нитки, ні голки, ні стрічки, що скріплює щось разом.

Технологія використовується в ряді вимогливих застосувань: занурювані сухі мішки, герметичнім'які кулери, надувні зовнішні конструкції, водонепроникну медичну транспортну упаковку та військове тактичне спорядження. Спільним для цих програм є нетерпимість до руйнування швів — ситуації, коли витік не просто незручний, але дорогий або небезпечний.

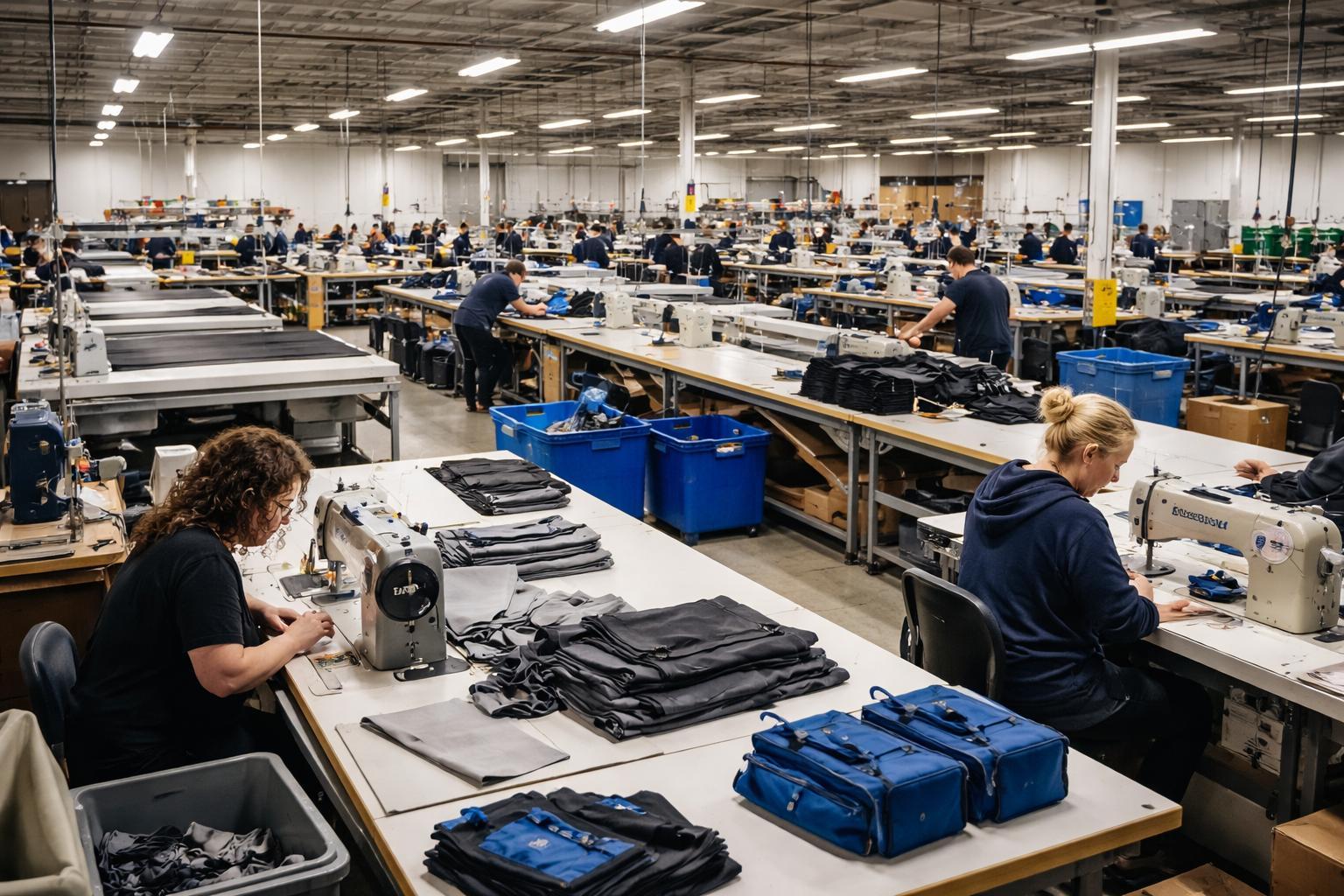

Що таке традиційне зшивання?

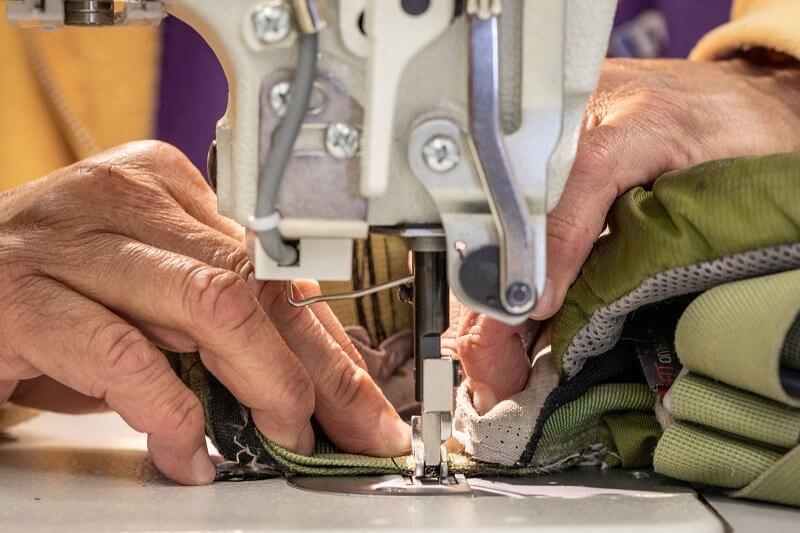

Промислове зшивання з’єднує матеріали механічно: голки проходять крізь шари тканини, несучи нитку, яка замикається між проходами, щоб утримувати панелі разом. Це зрілий, дуже гнучкий процес, який був основою текстильного виробництва вже більше століття. Для більшості тканинних виробів — одягу, загального багажу, дихаючого туристичного спорядження — він добре працює та пропонує значні переваги у гнучкості виробництва та вартості.

Проблема, характерна для водонепроникних застосувань, є структурною та неминучою: кожна голка, проходячи крізь водонепроникну тканину, створює отвір. Один метр шва стандартної щільності створює сотні цих перфорацій. Окремо кожен отвір крихітний. Разом вони утворюють безперервний шлях через водонепроникну мембрану вздовж кожної лінії шва виробу.

Виробники вирішують це за допомогою шовної стрічки, водонепроникного покриття та герметиків. Ці рішення працюють до певного моменту. Вони можуть підняти зшитий виріб із «водостійкого» до «водонепроникного» для практичних цілей за помірних умов. Але вони додають етапи процесу, збільшують вартість і запроваджують власні шляхи виходу з ладу — відшарування стрічки, знос покриття — що стає актуальним за тривалого використання та тиску.

Як два методи з’єднують матеріали: структурна різниця

Різниця між цими двома методами будівництва зводиться до місця напруги в шві.

У шовній конструкції механічне навантаження на шов несе нитка, що проходить через серію отворів, пробитих у матеріалі. У більшості випадків нитка вужча і менш міцна, ніж тканина, яку вона скріплює. Кожен отвір стібка є точкою концентрації напруги — місцем, де тканина була перфорована і де повторюване згинання під навантаженням призведе до прогресивного збільшення. Ось чому зшиті шви руйнуються так, як вони це роблять: поступово, у місцях напруги, зазвичай починаючи з кутів або точок кріплення, де концентрація навантаження найвища.

У радіочастотних зварних конструкціях немає отворів і різьби. Навантаження на шов розподіляється по всій звареної площі, яка сплавилася в суцільний шар матеріалу. Добре виконані зони зварювання зазвичай відповідають або перевищують міцність на розрив навколишньої основної тканини, що означає, що під час руйнівного випробування на розтягування основна тканина розривається до того, як лінія зварювання послабиться. Тип несправності, коли він виникає, є різним і, як правило, пізніше протягом терміну служби виробу.

Особливо щодо водонепроникних характеристик різниця подвійна: радіочастотні зварні шви не мають внутрішнього шляху проникнення води; зшиті шви, за визначенням, і питання лише в тому, наскільки добре ці шляхи покриті.

Водонепроникність: де зазор найбільш вимірний

За статичних умов низького тиску — легкий дощ, короткочасний бризок — різниця в продуктивності між добре проклеєним зшитим швом і радіочастотним зварним швом може бути неочевидною. Обидва можуть утримувати воду за таких обставин. Розрив стає очевидним, коли умови стають більш вимогливими.

Радіочастотні зварні шви на сумісних матеріалах можна перевірити тиском до 1,0 бар, що еквівалентно гідростатичному тиску 10-метрового водяного стовпа, без витоку. Це стосується справжнього занурення, тиску води через пороги та динамічних навантажень сумки для байдарки, яка стискається об каміння або сидить на ній гребцем. Зварний шов або тримається, або ні, а правильно виконане зварювання на якісному ТПУ тримається надійно.

Зшиті шви за допомогою шовної стрічки зазвичай починають витікати при частці цього тиску. Конкретна точка відмови залежить від якості стрічки, послідовності нанесення та кількості циклів використання продукту, але від 0,1 до 0,3 бар є реалістичним діапазоном для зшитої конструкції в реальних умовах. Крім того, краї стрічки піднімаються, і вода знаходить отвори голки під ними.

Практичний висновок: для всього, що продається як підводний, для продуктів, що використовуються в морському середовищі, або для будь-якого застосування, де вміст мішка має значення, якщо він вологий, зшита конструкція зі шовною стрічкою не є надійним довгостроковим рішенням. Для невеликих навантажень на відкритому повітрі, де випадковий захист від бризок є достатнім.

Довговічність з часом: як старіє кожен тип шва

Спорядження для активного відпочинку не використовується один раз. Його наповнюють, стискають, згинають, піддають ультрафіолетовому випромінюванню, просочують сіллю та змінюють температуру протягом багатьох років регулярного використання. Область шва накопичує цю напругу по-різному залежно від методу будівництва.

ВЧ-зварні шви старіють без певних шляхів деградації, які впливають на зшиту конструкцію. Немає жодної нитки, яку можна потерти, немає отворів для стібків, які можна відкрити, і немає клейкої стрічки, яка розшаровується внаслідок постійного розширення та звуження сумки, що переміщується між холодною водою та теплим сонячним світлом. Зварювальний шов, який пройшов випробування тиском, коли виріб є новим, як правило, все одно пройде через роки, припускаючи, що основний матеріал не був фізично пошкоджений.

Зшиті шви старіють таким чином, що вони часто непомітні, поки не стануть непомітними. Нитка зношується поступово. Отвори для стібків у водонепроникних мембранах трохи збільшуються під час повторного згинання. Шовна стрічка, яка ідеально виглядала на новому виробі, починає підніматися в кутах і краях після УФ-опромінення та термічного циклу. Жодна з цих змін не є драматичною — вони кумулятивні. Результатом є продукт, який працює належним чином на початку свого терміну служби і поступово погіршується в міру використання, доки несправність не зробить очевидним погіршення якості.

Для брендів, які продають якість продукції та підтверджують її гарантійними зобов’язаннями, ця траєкторія старіння має прямі комерційні наслідки. Повернення та гарантійні претензії на водонепроникні вироби зосереджені навколо дефектів швів, а не дефектів тканини, і основною причиною майже завжди є метод будівництва.

Зовнішній вигляд: що шов повідомляє про продукт

Це категорія, яка має більше значення, ніж може здатися в технічному порівнянні.

Радіочастотні зварні шви є рівними, гладкими та геометрично точними. Лінія зварювання не додає об’єму, не створює гребінь складеної тканини та не має візуальної нерівності, яка виникає при зміні натягу нитки під час зшивання. Естетичний результат читається як технічний і навмисний, що підходить для продуктів, розміщених у преміальному відкритому або тактичному просторі.

Зшиті шви не є непривабливими, але вони читаються по-іншому. Для лайфстайл сумок, модного багажу або товарів, де якість текстилю ручної роботи є частиною фірмового стилю, шви є правильним естетичним вибором. Для продукту, який продається завдяки водонепроникності та технічній якості, зшитий зовнішній вигляд із видимою стрічкою для швів повідомляє щось, що може підірвати позиціонування.

Досвідчені покупці на ринку спорядження для активного відпочинку навчилися використовувати конструкцію швів як проміжний показник загальної якості виготовлення — це не безпідставно, оскільки кореляція, як правило, зберігається.

Виробнича вартість: де реальне порівняння отримує нюанси

Проста версія цього порівняння полягає в тому, що зшивання дешевше. Це вірно на рівні підрозділу та на рівні інвестицій у обладнання. Для радіочастотного зварювання потрібне спеціальне обладнання, спеціальний інструмент (матриці для кожної геометрії зварювання) та оператори, які розуміють, як установлювати та підтримувати параметри зварювання. Обладнання для зшивання набагато доступніше, операторів легше навчити, а процес обробляє складні тривимірні форми з більшою гнучкістю.

Більш повна версія порівняння пояснює, що відбувається після виробництва.

Конструкція з радіочастотним зварюванням при правильному виконанні дає стабільні результати впродовж виробничих циклів із низьким рівнем руйнування швів. Продукти надходять на ринок зі своїми водонепроникними характеристиками та продовжують зберігати їх протягом усього терміну служби продукту. Гарантійні претензії щодо пошкодження швів низькі. Показники повернення низькі.

Зшита конструкція зі шовною стрічкою забезпечує більшу різноманітність — послідовність нанесення стрічки, якість стрічки в партіях постачальників, увага оператора до покриття кутів — і несправності, які виникають, як правило, з’являються після того, як продукт був у полі протягом сезону або двох. На той час витрати перейшли з виробництва на виконання гарантії, обслуговування клієнтів і репутацію бренду.

Для брендів, які продають на преміальному зовнішньому ринку, де якість продукту є основним елементом позиціонування, цей розрахунок витрат на подальшому виробництві зазвичай вирішується на користь конструкції з радіочастотного зварювання, незважаючи на вищу початкову вартість виробництва. Для бюджетних продуктів, де ціна є основною конкурентною віссю, зшивання залишається раціональним вибором.

Сумісність матеріалів: що можна, а що не можна зварювати радіочастотою

Радіочастотне зварювання збуджує полярні молекули всередині матеріалу, що означає, що воно працює лише на матеріалах, які мають полярні молекулярні структури для збудження. Термопластики, такі як ТПУ, ПВХ, ЕВА та деякі тканини з поліуретановим покриттям, сумісні з радіочастотами. Натуральні волокна (бавовна, вовна), необроблений нейлон і поліестер без сумісного покриття не є такими.

Це одна з причин, чому прискорився перехід індустрії спорядження для активного відпочинку на тканини, ламіновані TPU, разом із впровадженням радіочастотних зварних конструкцій. Матеріали були частково вибрані тому, що вони розроблені для цього процесу.

У категорії матеріалів, сумісних з радіочастотами, продуктивність відрізняється. TPU, як правило, є кращим вибором для зовнішнього застосування преміум-класу через його гнучкість у холодній погоді, стійкість до ультрафіолетового випромінювання, варіанти складу, що не містить PFAS, і тривалу еластичність у зонах зварювання. ПВХ зварюється легко та дешево, але несе регуляторний ризик на ринках із суворими хімічними стандартами та стає крихким за низьких температур. Вибір матеріалу та параметри процесу зварювання потрібно розробляти разом — налаштування зварювання, яке добре працює для однієї композиції ТПУ, може призвести до неповного зварювання на іншій, навіть при тій самій товщині.

Галузі, де радіочастотне зварювання стало стандартною практикою

Запровадження радіочастотного зварювання, як правило, пов’язане зі складністю застосування: чим значнішим є зрив шва, тим раніше галузь перейшла на зварні конструкції.

Медичні пристрої та фармацевтична упаковка були першими, тому що забруднення від пошкодженої пломби має прямі наслідки для безпеки пацієнтів. Після цього з’явилося військове та тактичне спорядження, оскільки збої польового обладнання в суворих умовах призводять до операційних наслідків, які повернення продукту не усуває належним чином. Преміальне спорядження для активного відпочинку — сухі мішки, занурювальні кулери,морські палубні сумки, водонепроникне обладнання—рухалося в тому ж напрямку, оскільки очікування споживачів щодо справжньої водонепроникності зросли, а бренди виявили, що «водостійкий», позиціонований проти справжнього водонепроникного конкурента, постійно програє.

Промислові захисні чохли, надувні конструкції та водонепроникне обладнання безпеки завершують область застосування. У кожному випадку спільним фактором є те, що основна функція продукту залежить від збереження цілісності шва протягом тривалого часу та під навантаженням, а не тільки після виходу з коробки.

Коли зшивання залишається правильним вибором

Радіочастотне зварювання є кращим не для всіх – воно краще для конкретних застосувань. Зшивання залишається практичним вибором у багатьох реальних сценаріях.

Складні тривимірні конструкції, які вимагають, щоб шви відповідали складним кривим або вузьким радіусам, часто легше добре виконати за допомогою зшивання, ніж за допомогою зварювальних штампів, які потрібно розробляти для кожної геометрії. Продукти, для яких важлива повітропроникність — спортивний одяг, вентильовані туристичні рюкзаки — не можуть використовувати радіочастотну зварну конструкцію на своїх основних панелях без шкоди для пропускання вологи, що робить їх функціональними. Модні та стильні сумки, де текстильна естетика є частиною ідентичності продукту, часто виглядають краще зі зшитою конструкцією. І для будь-якого застосування, де «водостійкість» справді достатня — повсякденний рюкзак, який час від часу зазнає дощу, але ніколи не занурюється у воду — додаткові витрати та обмеження матеріалів радіочастотного зварювання не виправдовуються підвищенням продуктивності.

У багатьох добре розроблених продуктах також свідомо використовуються обидва методи. Аводонепроникний сухий мішокможе використовувати конструкцію з радіочастотним зварюванням для основного корпусу та підкладки верхньої частини — зон, які повинні витримувати тиск, — у той час як зшивання використовується для зовнішніх кишень для аксесуарів, точок кріплення плечових ременів і з’єднань декоративних панелей, де не потрібна водонепроникність, а шиття пропонує більшу гнучкість дизайну. Найкращі виробники достатньо добре розуміють обидва процеси, щоб застосувати кожен там, де він працює найкраще, а не розглядати вибір як двійковий.

Реальна вартість неправильної конструкції шва

Рішення щодо джерел водонепроникних виробів зазвичай зосереджуються на специфікаціях тканини: кількість деньє, вага покриття, клас матеріалу. Це має значення, і покупці правильно їх оцінюють. Але питанню конструкції швів часто приділяється менше уваги під час закупівель — і саме звідси виникає більшість фактичних несправностей.

Клієнти, які повертаються aводонепроникний мішокрідко повідомляють, що тканина вийшла з ладу. Вони повідомляють, що вода витекла всередину, що кут відокремився, що електроніка чи їжа були пошкоджені, незважаючи на те, що продукт отримав рейтинг водонепроникності. У більшості випадків шов розривається. І в більшості випадків руйнування швів було передбачувано, виходячи з методу будівництва та умов, у яких продавався продукт.

Досвідчені покупці OEM навчилися задавати питання щодо швів під час оцінки постачальника: на який тиск виробник перевіряє свої зварні шви? Гідростатичні випробування проводяться на одиницю чи на партію? Як параметри зварювання документуються та перевіряються, коли матеріали змінюються між виробничими циклами? Чи є тестування холодного згинання частиною протоколу контролю якості? Ці питання відрізняють виробників із справжньою можливістю радіочастотного зварювання від тих, хто перераховує технологію у своїх можливостях без дисципліни процесу, щоб її послідовно виконувати.

Конструкція швів перемістилася з виноски виробництва до диференціації продукту. Для брендів, які конкурують на ринку водонепроникності преміум-класу, це належить до специфікації продукту, а не як уявна деталь.
