Як перевіряють водонепроникні телефонні сумки

Sealock є виробником водонепроникних чохлів для телефонів і постачальником OEM. Кожен пакет на ринку описується як водонепроникний; набагато менше було перевірено таким чином, що щось означає. Розрив тут має більше значення, ніж у будь-якому іншому водонепроникному продукті, оскільки клієнт ризикує не мокрим рушником — він ризикує своїм телефоном. У цьому посібнику описано, як фактично перевіряється сумка для телефону: від міжнародного стандарту, що стоїть за рейтингом, до перевірок на виробничій лінії, остаточної перевірки відправлення та трихвилинного тесту, який покупець може провести самостійно.

Стандарт, що стоїть за рейтингом

Рейтинг проникнення води наведено в стандарті IEC 60529 (еквівалентно EN 60529 із відповідними стандартами, включаючи ISO 20653, AS/NZS 60529 і JIS C 0920). Шкала варіюється від вертикального крапельного очищення до очищення парою під високим тиском, і кожен рівень є справді іншим випробуванням із власним апаратом, швидкістю потоку та тривалістю:

Рейтинг	Хвороба	Параметри тесту
IPX0	Без захисту	Не перевірено
IPX1	Вертикальна крапельниця	1 мм/хв протягом 10 хвилин, деталь обертається зі швидкістю 1 об/хв
IPX2	Капає, нахилена на 15°	3 мм/хв, нахил до 15° від нормального положення
IPX3	Розпилення води	Розпилення до ±60° від вертикалі; коливальна трубка над дугою 60° або сопло ~10 л/хв, хв. 5 хвилин
IPX4	Бризки з будь-якого боку	Той самий апарат на дузі ~180° (або поворотний столик зі швидкістю 5 об/хв); загальний еталон «захист від бризок».
IPX5	Струмені води	Сопло 6,3 мм, 12,5 л/хв при ~30 кПа, від 2,5–3 м, хв. 3 хвилини
IPX6	Потужні струмені води	Сопло 12,5 мм, 100 л/хв при ~100 кПа — проливний дощ і умови змиву
IPX7	Тимчасове занурення	1 метр протягом 30 хвилин
IPX8	Безперервне занурення	Понад 1 метр, на глибину та тривалість, заявлену виробником
IPX9K	Струмені під високим тиском і високою температурою	Чотири насадки на 0°, 30°, 60° і 90°; ~80–100 бар при 80±5°C — промислове та автомобільне змивання

Дві речі, які покупці помиляються щодо масштабу

По-перше, рейтинги не накопичуються.Продукт із рейтингом IPX7 не обов’язково перевірявся на захист від водяних струменів IPX5 або IPX6, оскільки фізика проникнення суттєво відрізняється — стійкий статичний тиск є іншою проблемою, ніж сильний спрямований струмінь. Ось чому продукти, які потребують обох, тестуються та позначаються як IPX6/IPX7 або IPX6/IPX8, а не припускати, що більший номер охоплює все.

По-друге, від IPX1 до IPX6 випробування розпиленням, а не зануренням.Вони імітують дощ, бризки та очищення шлангом — корисні еталонні показники для куртки, динаміка чи освітлювального приладу, але не мають відношення до продукту, цільовим призначенням якого є занурення під воду. Сумка для телефону з рейтингом IPX4 нічого не говорить плавцю. Ось чому для цієї категорії лише два рівні мають значення:

• IPX7— занурення на глибину до 1 метра на 30 хвилин. Стандарт точно визначає геометрію: нижня частина виробу розташована на глибині не більше ніж 1 метр, а верхня — принаймні на 15 см нижче поверхні. Фіксований, повторюваний тест.
• IPX8— безперервне занурення понад 1 метр за умоввказує виробник. На практиці це часто означає випробування при 3–5 атмосферах, що еквівалентно приблизно 30–50 метрам води. Оскільки умови визначаються виробником, твердження IPX8 має сенс лише тоді, коли задекларовано глибину та тривалість.

Цей останній пункт — це найкорисніша річ, яку може знати покупець. Сам по собі "IPX8" неможливо перевірити; «IPX8 до 30 метрів» — це твердження, яке можна протестувати та перевірити.

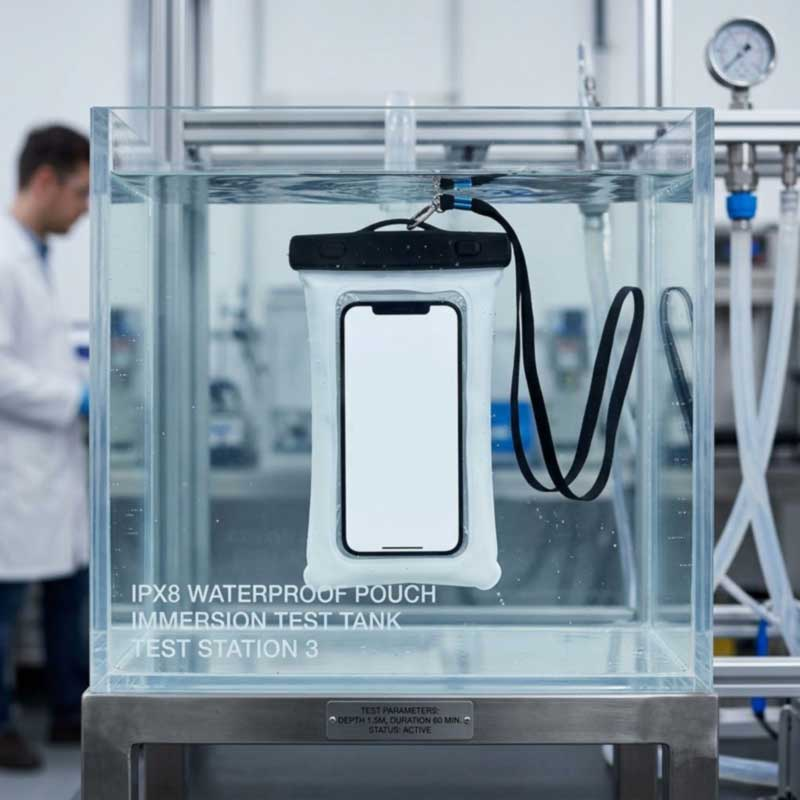

Як проходить лабораторне занурення

Процедура більш дисциплінована, ніж «опусти у воду і подивись»:

1. Налаштування— виріб закривається точно так, як закрив би його користувач, із задіяними кожною пломбою та закриванням, а також із імітацією будь-якого отвору, який зазвичай містить ремінець або фітинг.
2. Танк— достатньо великий, щоб повністю занурити предмет, не торкаючись дна, тому вказана глибина справжня.
3. занурення— утримується на заданій глибині заданий час; для IPX7 це 1 метр протягом 30 хвилин.
4. Орієнтація— приймається рішення про тестування виробу під різними кутами, оскільки пломба може поводитися по-різному в залежності від того, яка грань знаходиться вгорі.
5. Зняття та огляд— виріб висушують зовні, відкривають і перевіряють на потрапляння. Вбираючий папір всередині виявляє навіть сліди вологи.

Для продукту IPX8 суворий протокол кваліфікації йде далі — спочатку перевірка на падіння тиску, статичне занурення на глибину, що в 1,5 рази перевищує номінальну, протягом номінальної тривалості, динамічне змінення тиску занурення від нуля до номінальної глибини до тисячі разів, а потім повторне випробування на зниження тиску, щоб виявити, чи погіршилося ущільнення під час циклу. Важливо, щоб настало передумови навколишнього середовища — термічне старіння, вологість і ультрафіолетове опроміненняранішезанурення, тож тест відображає мішечок, який прожив літо на сонці, а не свіжий з лінії.

Тестування не починається з готової упаковки

До моменту завершення виготовлення пакета більшість змінних, які вирішують, чи він герметичний, уже заблоковані. Таким чином, тестування проходить у три рівні протягом виробництва:

• IQC — вхідний: плівка перевірена на товщину, прозорість і адгезію до підписаного стандарту; прокладки перевірені на еластичність відскоку; Обладнання замка ABS перевірено на розміри та міцність. Пакетна зміна плівки змінює як оптику, так і спосіб ущільнення корпусу.
• IPQC — в процесі: цілісність ущільнювачів і зварних швів, вирівнювання вікон, встановлення кришки та складання шнурка-анкера перевіряються на лінії під час виготовлення мішків, з тестовими ущільненнями, які виконуються перед кожною партією, щоб параметри були перевірені, а не припущені.
• OQC — вихідний: відбір зразків AQL, випробування методом занурення та порівняння із підписаним зразком золота з перевіркою та сертифікацією SGS або QIMA.

Тест, який виявляє те, що пропускає вода

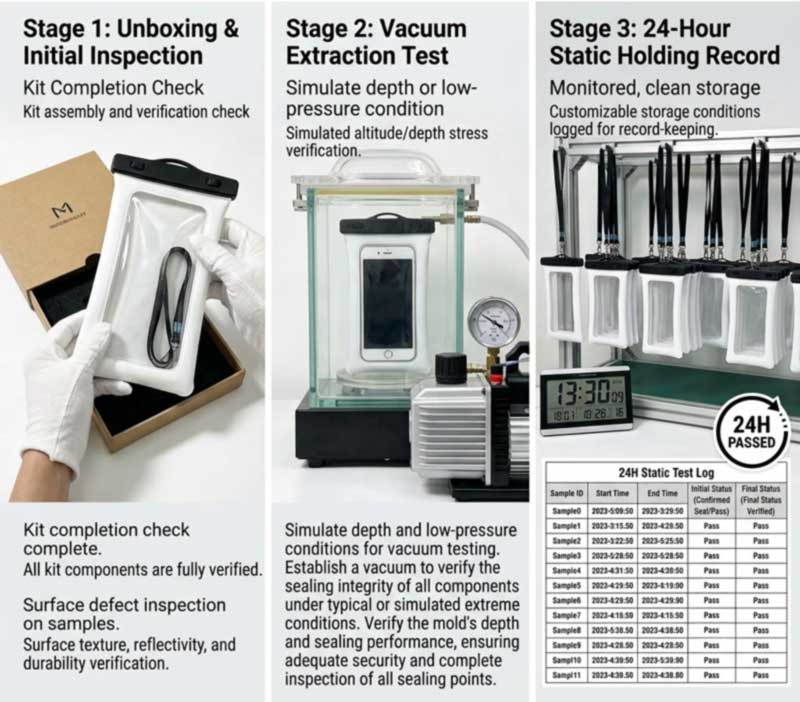

У занурення є сліпа пляма: дефект може бути досить малим, щоб протриматися під водою тридцять хвилин і все одно вийти з ладу клієнта через тижні. Тому Sealock суворо виконує повну процедуру перевірки клієнтом готової продукції —розпакування, вакуумна екстракція, 24-годинний статичний відпочинок і визначення витоку повітря.

Логіка проста. Створення вакууму поміщає ущільнення під тривалу різницю тиску в протилежному напрямку, а потім двадцять чотири години без перешкод дає час витоку, щоб виявити себе. Точкова дірка, надто маленька, щоб пропускати видиму воду під час короткого занурення, усе одно пропускатиме вакуум протягом цілого дня. Це той самий принцип, який використовують найсуворіші протоколи IPX8, коли вони об’єднують випробування зануренням із скринінгом зниження тиску — повільні витоки проявляються під час зміни тиску задовго до того, як вони з’являться як волога тканина. У продукті, який охороняє телефон, ця маржа є різницею між задоволеним клієнтом і знищеним пристроєм.

Інші тести, які має пройти сумка

Водонепроникність необхідна, але недостатня — герметична сумка, яка втрачає телефон через зламану кліпсу, все одно вийшла з ладу. Допоміжний пакет охоплює:

Тест	Що це доводить
Міцність ущільнення та відриву	Термозварювання або зварювання сплавляються, а не просто пресуються
Закриття циклу	Замок або блискавка все ще закриваються після багаторазового використання
Ривкове навантаження на анкерний строп	Сумка тримає телефон — провідний режим несправності
Прозорість плівки та стирання	Вікно залишається придатним для дотику та фотографування
Перевірка плавучості	Він плаває з телефоном-мішенню всередині, а не порожнім
УФ, термо і сольовий спрей	Тюлень переживає сезон сонця, спеки та морської води
Перевірка функціональності	Через плівку працюють тачскрін, Face ID і дзвінки

Сертифікація третьої сторони

Внутрішній результат - це слово заводу; звіт третьої сторони є доказом того, що покупець може показати своїм клієнтам. Перевірку та сертифікацію SGS або QIMA можна організувати за будь-якою програмою, і, зокрема, для заявки на IPX8 покупці все частіше очікують звіт про випробування із заявленою глибиною, а не рейтингом, надрукованим у списку. Якщо ви шукаєте джерело, а постачальник не може його виготовити, розглядайте заяву як неперевірену.

Трихвилинний тест, який може виконати будь-який покупець

Перш ніж схвалити зразок — який варто друкувати на роздрібній упаковці для кінцевих користувачів — існує проста послідовність перевірки:

1. Перевірка сухого ущільнення— покладіть всередину згорнутий паперовий рушник, закрийте та зафіксуйте ущільнювач і обережно стисніть. Не повинно бути шипіння повітря і видимої щілини.
2. Занурення— занурте пакет із паперовим рушником усередину на 1 метр на 30 хвилин. Витріть його насухо, відкрийте та огляньте. Повністю сухий папір - пропуск.
3. Тест руху— під час занурення енергійно струсіть його протягом приблизно п’ятнадцяти секунд, щоб імітувати плавання, а потім перевірте ще раз. Статична герметизація та герметизація під рухом – це не одне й те саме.

Дві звички, які варто передати клієнтам: періодично повторюйте перевірку під час регулярного використання або після будь-якого падіння та видаляйте пакет, який має будь-яку вологість. Цілісність ущільнення погіршується під впливом УФ-променів, коливань температури та багаторазового використання, а пошкоджена прокладка не відновлює свою еластичність.

Основа продукту

Ці мішечки від Sealock'sводонепроникний чохол для телефонулінії, усі створені та перевірені відповідно до режиму, наведеного вище, і служать однаковими відправними точками для замовлення OEM — жодна не є вищою за іншу:

Зображення	Модель і характеристики	Печатка та рейтинг	MOQ

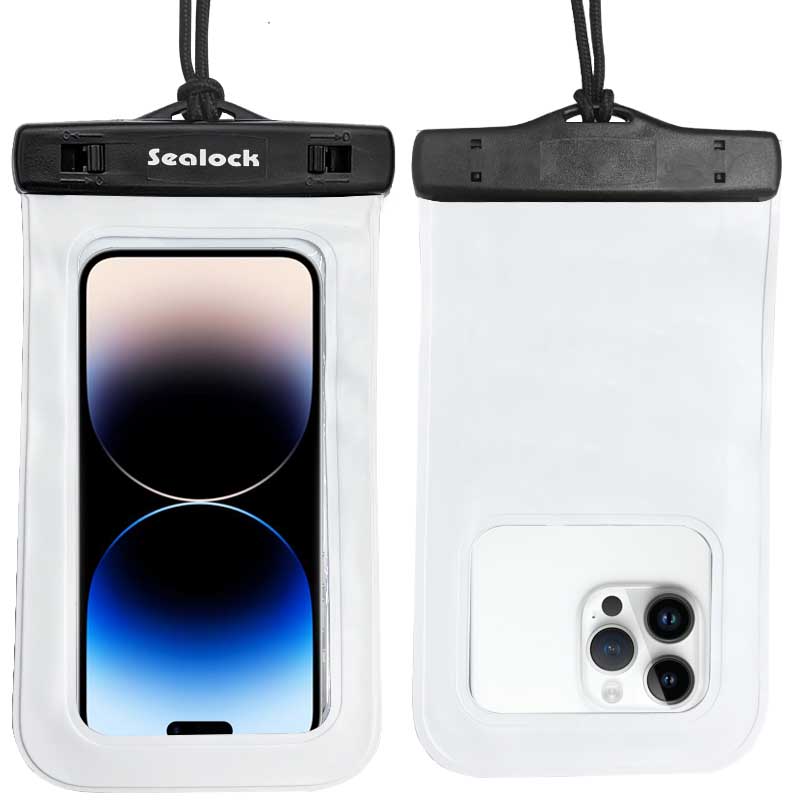

	SL-A064 Універсальна телефонна сумка IPX8 із віконцем камери— преміум ПВХ + АБС; зовнішній прибл. 22×11,5 см, внутрішнє використання прибл. 18,5×9 см; підходить до 7,0″; сенсорне переднє вікно + незалежне заднє вікно камери; Підтримка Face ID; 60–70 г; 45 см регульований шнурок.	Подвійний фіксатор + силіконова стрічка;IPX8	300

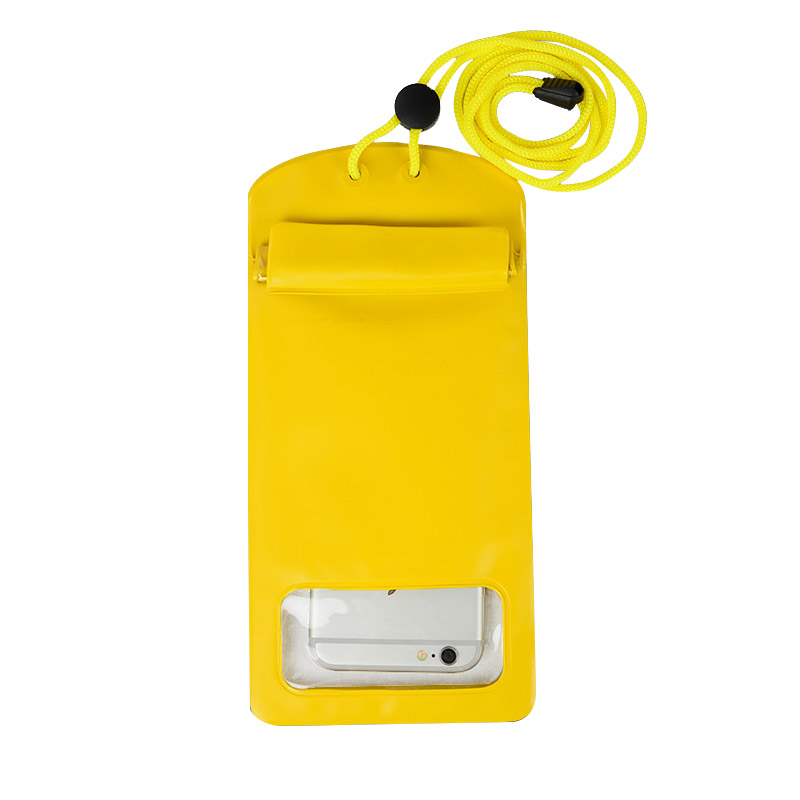

	Телефонна сумка SL-A101 із подвійним ущільненням IPX8 і задньою камерою— ПВХ високої прозорості; зовнішній 11×17,5 см, внутрішній придатний прибл. 9,5×14,5 см; підходить до 6,5″; підтримується підводна зйомка; 50–60 г; жовтий / чорний / морозно-білий.	Прес-ущільнювальна стрічка + відкидна пінопластова компресійна планка;IPX8	300

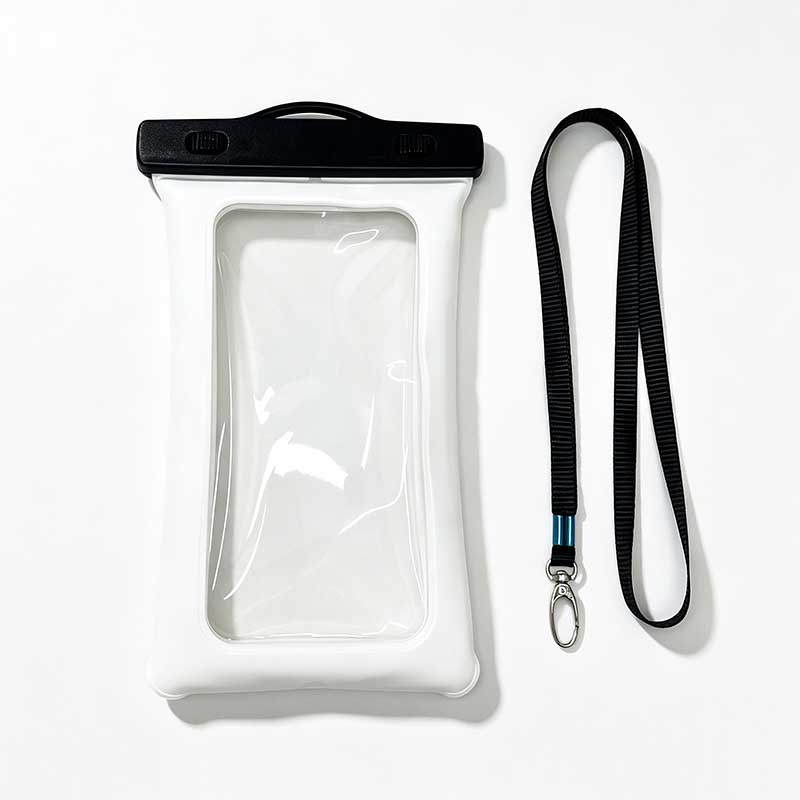

	SL-A082 (маленький) / SL-A083 (великий) універсальний водонепроникний чохол для телефону— ПВХ преміум 0,30–0,35 мм + замок ABS; термозварений корпус; 55–75 г; кваліфікований від −20°C до 60°C; сенсорний екран, Face ID і підтримуються дзвінки.	Подвійний ковзний замок + складання;IPX8, до 30 м	300
	Водонепроникна телефонна сумка на блискавці SL-F170— ТПУ; 2л, кімната для телефону плюс картки, готівка та дрібниці; власний логотип приймається.	Водонепроникна блискавка; ВЧ-зварний корпус	500
	SL-A059 Водонепроникний чохол для телефону для плавання— ТПУ композитна тканина на водонепроникній основі 500D, безшовно зварена; індивідуальні розміри; для плавання, дощу, узбережжя, серфінгу та серфінгу.	Водонепроникна блискавка IPX7	500

Техніка, що стоїть за цими печатками, описана в нашомуІнструкція з виготовлення водонепроникного чохла для телефону за стандартом IPX8, а також контрольний список специфікацій у нашомуПосібник із налаштування водонепроникної сумки для телефону OEM.

Поширені запитання: Тестування сумки телефону

З: Яка різниця між тестом IPX7 і IPX8?
A: IPX7 є фіксованим — 1 метр протягом 30 хвилин, з верхньою частиною предмета щонайменше на 15 см під поверхнею. IPX8 — це безперервне занурення на глибину понад 1 метр за умов, визначених виробником, часто 3–5 атмосфер, тому заявлена ​​глибина є частиною заяви.

Питання: Чому ви не оцінюєте пакети за IPX4 або IPX6?
Відповідь: Оскільки від IPX1 до IPX6 перевіряються розбризкуванням і струменем — краплі, бризки та заливання шлангом — а не занурення. Вони мають значення для куртки чи динаміка, але сумка, яка відповідає лише стандарту IPX4, нічого не скаже плавцю. Для продукту, призначеного для занурення, IPX7 або заявлена ​​глибина IPX8 є єдиним відповідним критерієм.

З: Чи вищий номер IPX автоматично покриває нижчі?
A: Ні — рейтинги не підсумовуються. Проходження занурення за стандартом IPX7 не підтверджує стійкість до струменя води за стандартом IPX5 або IPX6, оскільки стійкий статичний тиск і сильний спрямований струмінь — це різні механізми проникнення. Продукти, які потребують обох, перевіряються та маркуються для обох.

З: Чи достатньо етикетки IPX8, коли я шукаю?
Відповідь: Ні. Запитуйте заявлену глибину та тривалість, а також звіт про випробування. Рейтинг IPX8 без зазначеної глибини не можна перевірити, і це найпоширеніша претензія в цій категорії.

З: Чому ви використовуєте вакуумний тест, а також занурення?
A: Тому що занурення має сліпу пляму. Точкова дірка може пробути під водою тридцять хвилин і все одно не працювати. Створення вакууму та утримання його протягом 24 годин виявляє повільні шляхи витоку як втрату тиску — це те саме, що стоїть за екрануванням зниження тиску в суворих протоколах IPX8.

Питання: чи слід тестувати пакети після старіння, а не тільки коли вони нові?
A: В ідеалі так. Термічний старіння, вологість і ультрафіолетове опромінення перед зануренням імітують реальний термін служби — це важливо, оскільки цілісність ущільнення погіршується під впливом сонця, циклічного нагрівання та багаторазового використання.

З: Чи можете ви організувати сертифікацію третьою стороною?
Відповідь: Так — перевірка та сертифікація SGS або QIMA за запитом, що все частіше потрібно покупцям, щоб підтвердити претензію IPX8 перед своїми клієнтами.

З: Як мої клієнти можуть перевірити власну валізу?
A: Паперовий рушник всередині, запечатайте його, стисніть, щоб повітря шипіло, занурте на 30 хвилин, потім струсіть, поки занурений, щоб перевірити рух. Сухий папір — пропуск; будь-яка вологість означає вилучення мішечка.
