Посібник із виготовлення водонепроникного чохла для телефону IPX8

Sealock є виробником і постачальником водонепроникних чохлів для телефонів за стандартом IPX8. IPX8 є найвищим класом водонепроникності, який зазвичай використовується, і на сумці для телефону вона має вагу, яку не має жоден інший продукт: сумка захищає пристрій, вартість якого у багато разів перевищує власну ціну, і одна дірка знищує його. У цьому посібнику пояснюється, чого насправді вимагає IPX8, архітектури герметизації, які цього досягають, і виробнича дисципліна, завдяки якій рейтинг повторюється для ста тисяч одиниць, а не для одного хорошого зразка.

Що означає IPX8 і що він не означає

Згідно з IEC 60529, IPX8 означає безперервне зануренняпоза межамиодин метр на глибину та тривалість, визначені виробником. Немає єдиного фіксованого числа: рейтинг має значення, лише якщо зазначено як "IPX8 до 30 метрів" або подібний. IPX7, навпаки, є визначеним тестом — один метр протягом тридцяти хвилин. Таким чином, твердження IPX8 без заявленої глибини не повідомляє покупцеві нічого, що можна перевірити, і цією двозначністю дуже зловживають у цій категорії.

Фізика - це те, що робить значення глибини. Гідростатичний тиск зростає з глибиною, і він постійно діє на кожну ущільнювальну поверхню. Корпус, розрахований на велику глибину, стримує серйозний тиск — 60-метровий корпус захищений від приблизно 87 psi. На відстані 30 метрів навантаження пропорційно нижче, але все ще набагато більше, ніж те, що може витримати бризозахищене закриття, і цевитриманий, проганяючи воду через будь-які недоліки шляхом проникнення та капілярної дії. Створення відповідно до стандарту IPX8 означає розробку кожного інтерфейсу для постійного натискання, а потім його перевірку.

Три архітектури ущільнення, які досягають IPX8

Застібки на блискавці самі по собі не піддаються тиску; замкові системи з ущільнювачем. Sealock створює три, кожна з яких є різною відповіддю на ту саму проблему:

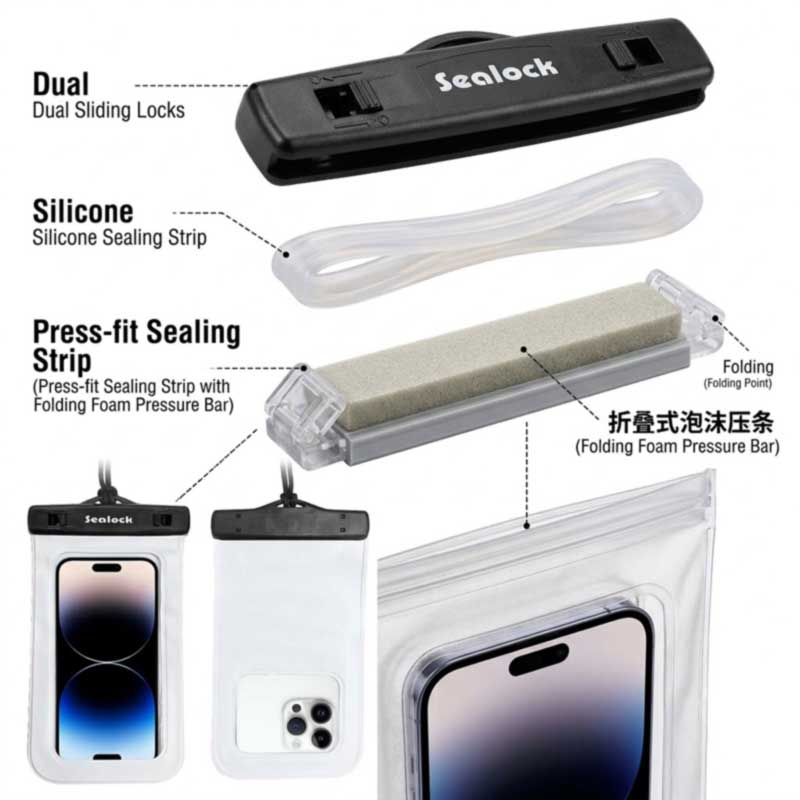

1. Подвійний ковзний замок із силіконовою ущільнювальною стрічкою

Два незалежних ковзних замка затискають горловину на водонепроникній силіконовій смузі, рівномірно стискаючи прокладку по всій ширині. Силікон забезпечує еластичність ущільнення; Замки з інженерного пластику ABS забезпечують силу притиску і утримують його. Це архітектура SL-A064, і її перевагою є резервування — два замки означають відсутність єдиної точки розблокування.

2. Ущільнювальна смужка з ущільнювачем, а також компресійна стрічка з піни, що складається

Стиснута ущільнювальна смужка закриває отвір, потім верхня частина складається, а пінопластовий стрижень затискається на складці. Таким чином, ущільнення виконується двічі за допомогою двох різних механізмів, тому крайове ущільнення все ще підтримується механічним стисненням згину. Це дизайн SL-A101, і це справді подвійне ущільнення, а не одне закриття, описане як одне.

3. Подвійний ковзний замок із складним ущільненням

Розсувні замки в поєднанні зі складеною застібкою на термозвареному корпусі з ПВХ преміум-класу, конструкція, яка використовується на SL-A082 і SL-A083, розрахована на 30 метрів.

Загальний принцип:сумісна прокладка плюс стійке, рівномірно розподілене затискне зусилля. Нерівномірне затискання є класичною невдачею — ущільнювач, який тримається в центрі та відкривається на одному кінці, пройде випадкове занурення та провалиться на глибині.

Матеріали: прозорість, товщина та фурнітура

• Плівка для тіла— високопрозорий ПВХ забезпечує оптичну якість і стабільний корпус, який можна зварювати/термозварювати; наші пакети з замком мають товщину 0,30–0,35 мм, достатньо тонкі, щоб реагувати на дотик, і достатньо товсті, щоб протистояти проколу.
• Віконна плівка— високочутлива прозора плівка спереду для сенсорного екрану та окреме заднє вікно, щоб камера знімала крізь чисту плівку, а не крізь лицьову сторону екрана. Підводна зйомка можлива лише за наявності спеціального заднього скла.
• Апаратура замка— Інженерний пластик ABS, обраний за жорсткість, щоб сила затиску не розслаблялася, і за міцність, щоб замок не тріскався під час повторного закривання.
• Прокладка— силікон або піна, вибрана для еластичності відскоку, тому що прокладка, яка приймає постійне скріплення, перестає герметизуватися.
• Діапазон температур— матеріали, кваліфіковані в робочому діапазоні від −20°C до 60°C, оскільки прокладка, яка твердне в холодній воді, є витоком.

Проблема розмірності, яку ніхто не декларує

Ось виробнича реальність, яка непомітно викликає віддачу в цій категорії:внутрішня корисна порожнина менша за зовнішні розміри, оскільки структура ущільнення займає простір у верхній частині, а стиснення займає ширину. Покупці зазвичай бачать зовнішню цифру в списку, замовляють її та виявляють, що телефон не підходить — і тепер незалежні рекомендації кажуть покупцям вимагати розміри порожнини перед покупкою, а не довіряти зовнішнім вимірюванням.

Сілок публікує обидва. SL-A101 має зовнішні розміри 11×17,5 см із внутрішньою корисною площею приблизно 9,5×14,5 см; SL-A064 має зовнішні розміри приблизно 22 × 11,5 см і приблизно 18,5 × 9 см для використання. Вказівка ​​обох є чесним способом вказати сумку, а для покупця OEM це число, яке має керувати короткою інформацією — напишіть специфікацію на внутрішній порожнині та на конверті цільового пристрою, а не на зовнішній стороні сумки. Рішення щодо розмірів розглядаються далі в нашомуПосібник із налаштування водонепроникної сумки для телефону OEM.

Плавучість за проектом

Герметичний мішечок затримує повітря, і саме цей об’єм дозволяє йому плавати з телефоном усередині. Розроблений навмисно, а не напризволяще, це означає, що впущений телефон залишається на поверхні, а не тоне. Плавучість слід продемонструвати на зразку із завантаженим цільовим пристроєм, а не вимагати з порожнього пакета, тому що це властивість, яку перевіряють покупці, і твердження на ринку часто помиляється.

Що насправді визначає консистенцію

Досягнення IPX8 один раз є дизайнерським досягненням; досягнення його на кожній одиниці є досягненням процесу. Чотири речі вирішують це:

• Стабільність ущільнення та зварювання— параметри термозварювання та зварювання підтримуються постійними, з тестовими ущільненнями перед кожним циклом. Поспішний цикл залишає зв’язок, який виглядає закінченим і розшаровується пізніше.
• Контроль складу плівки— вхідна плівка перевіряється на товщину, прозорість і адгезію до підписаного стандарту, оскільки зміна партії змінює як оптику, так і поведінку ущільнення.
• Управління допуском на розміри— прокладка, замок і горловина повинні стикатися в межах щільної стрічки, щоб затиск був рівним.
• Повторювана дисципліна процесу— задокументовані SOP, щоб стотисячна сумка була виготовлена ​​відповідно до затвердженого зразка.

Як підтверджується рейтинг

Якість визначається трьома рівнями —IQC(плівка, прокладки та замкова фурнітура відповідно до підписаного стандарту),IPQCіOQC(Відбір зразків AQL, тестування методом занурення та порівняння зразків золота з доступною сертифікацією SGS або QIMA — покупці все частіше хочуть бачити сторонню сертифікацію IPX8).

Крім того, Sealock суворо виконує повну процедуру перевірки клієнтом готової продукції:розпакування, вакуумна екстракція, 24-годинний статичний відпочинок і визначення витоку повітря. Це вирішальний тест для продукту IPX8. Точкова дірка, надто мала, щоб не витримати короткого занурення, усе одно втратить вакуум протягом цілого дня, а тестування негативним тиском виявляє незначні ущільнення, які пропускає лише занурення, — що на сумці для телефону є точною різницею між задоволеним клієнтом і зруйнованим пристроєм. У лабораторії також перевіряють міцність ущільнення та відриву, циклічність закриття, ривкове навантаження на анкер шнурка, прозорість плівки та стирання, розтягнення, сольовий спрей та УФ.

Чесні межі, які варто надрукувати на коробці

Добре виготовлена ​​сумка IPX8 все ще має межі, і їх зазначення захищає як клієнта, так і бренд:

• Пломби вік— цілісність прокладки погіршується під впливом ультрафіолетового випромінювання, коливань температури та багаторазового використання, а прокладка, яка була скомпрометована, назавжди втрачає еластичність відскоку. Підсумки - це замінний предмет, а не довічний.
• Не занурюйтеся до номінальної межі— розумне керівництво полягає в тому, щоб залишатися в межах номінальної глибини, а не розглядати її як ціль.
• Промийте та висушіть після солоної води— частинки, що залишилися на ущільнювальній смузі, порушують наступне ущільнення.
• Розблокування відбитком пальця через плівку не працює— сенсорний екран, Face ID і дзвінки доступні в наших конструкціях із замком і печаткою.
• Користувачі повинні пройти самотестування— серветка всередині, запечатана, ненадовго занурена у воду, — це трихвилинна перевірка, яку варто рекомендувати на упаковці.

Основа продукту

Ці мішечки від Sealock'sводонепроникний чохол для телефонулінії, охоплюють наведені вище архітектури ущільнювачів і служать рівноправними відправними точками для замовлення OEM — жодна не стоїть вище за іншу:

Зображення	Модель і характеристики	Архітектура та рейтинг ущільнення	MOQ
	SL-A064 Універсальна телефонна сумка IPX8 із віконцем камери— преміум ПВХ + АБС; зовнішній прибл. 22×11,5 см, внутрішнє використання прибл. 18,5×9 см; підходить для телефонів до 7,0"; повне сенсорне переднє вікно + незалежне заднє вікно камери; Підтримка Face ID; 60–70 г; чорний / морозно-білий; 45 см регульований нейлоновий шнурок.	Подвійний ковзний замок + силіконова ущільнювальна стрічка;IPX8	300
	Телефонна сумка SL-A101 із подвійним ущільненням IPX8 і задньою камерою— ПВХ високої прозорості; зовнішній 11×17,5 см, внутрішній придатний прибл. 9,5×14,5 см; підходить для телефонів до 6,5"; високочутливе сенсорне вікно + незалежне вікно камери; підтримується підводна зйомка; 50–60 г; жовтий / чорний / морозно-білий; регульований плетений шнурок.	Прес-ущільнювальна стрічка + відкидна пінопластова компресійна планка;IPX8	300
	SL-A082 (маленький) / SL-A083 (великий) універсальний водонепроникний чохол для телефону— преміальний ПВХ 0,30–0,35 мм + ABS замкова система; високоякісна сенсорна плівка TPU/PVC; термозварений корпус; 55–75 г; від −20°C до 60°C; сенсорний екран, Face ID і підтримка дзвінків; білий / чорний / на замовлення.	Подвійний ковзний замок + складання;IPX8, до 30 м	300
	Водонепроникна телефонна сумка на блискавці SL-F170— ТПУ; 2 л, достатньо місткий для телефону, карток, готівки та дрібниць; власний логотип приймається.	Водонепроникна блискавка; ВЧ-зварний корпус	500
	SL-A059 Водонепроникний чохол для телефону для плавання— ТПУ композитна тканина на водонепроникній основі 500D, безшовно зварена; індивідуальні розміри; для плавання, дощу, узбережжя, трасування річки, серфінгу, серфінгу та вітрильного спорту.	Водонепроникна блискавка IPX7	500

Відбір зразків триває 7–15 днів, а виробництво – 30–45 днів після затвердження, із шовкотрафаретним або ультрафіолетовим друком логотипу, нестандартними кольорами та розробкою OEM/ODM, що підтримується для всіх збірок.

Поширені запитання: виробництво сумок IPX8

З: Що саме гарантує IPX8?
A: Безперервне занурення понад один метр на глибину та тривалість, заявлену виробником. Завжди запитуйте заявлену глибину — твердження IPX8 без такого не можна перевірити, а невказана глибина є стандартним надмірним твердженням у цій категорії.

Питання: чому одна блискавка не може досягти стандарту IPX8?
Відповідь: Під постійним тиском система замків із ущільненими прокладками розподіляє силу затиску набагато краще, ніж застібка на блискавку. У наших конструкціях зі стандартом IPX8 використовуються силіконові або пінопластові прокладки, закріплені ABS-замками або відкидною компресійною планкою; застібки-блискавки мають рейтинг IPX7.

З: Чому внутрішній простір менший за зовнішній?
A: Тому що структура ущільнення та його стиснення споживають простір зверху та з боків. Ось чому ми публікуємо обидві цифри — SL-A101 має зовнішні розміри 11 × 17,5 см і приблизно 9,5 × 14,5 см. Завжди вказуйте проти внутрішньої порожнини.

Питання: Як зберегти стабільність рейтингу для великого замовлення?
A: Стабільність параметрів ущільнення з тестовими ущільненнями кожного циклу, контроль вхідної плівки на товщину та адгезію, жорсткі допуски на розміри прокладки та замка, а також задокументовані SOP — потім визначення витоку на готових виробах шляхом вакуумування та утримання.

З: Чи можемо ми отримати сертифікацію третьої сторони?
Відповідь: Так. Можна організувати перевірку та сертифікацію SGS або QIMA, і покупці все частіше очікують, що твердження IPX8 супроводжуватиметься звітом про випробування, який вони зможуть побачити.

Q: Як довго служить сумка IPX8?
A: Ущільнювачі руйнуються під впливом ультрафіолетового випромінювання, нагрівання та використання, а пошкоджена прокладка не відновлює свою еластичність. Розглядайте пакети як замінні, рекомендуйте промити та висушити після солоної води та розмістити на упаковці просту самоперевірку тканини та занурення.
