Технічний пакет для водонепроникної сумки — що вказати

Sealock є виробником водонепроникних сумок і постачальником OEM. Технічний пакет — це не дошка настрою чи ескіз — це документ, який дозволяє заводу створити ваш продукт, не здогадуючись, і від його якості залежить, чи схвалити ви зразок у два чи п’ять раундів. Стандартні шаблони технічних пакетів написані для одягу та звичайних сумок, і вони є розумною відправною точкою.Але зварний водонепроникний мішок потребує п’яти секцій, яких не містить жоден шаблон одягу, і залишення їх ось чому водонепроникні проекти зупиняються на вибірці. Цей посібник охоплює обидва рівні.

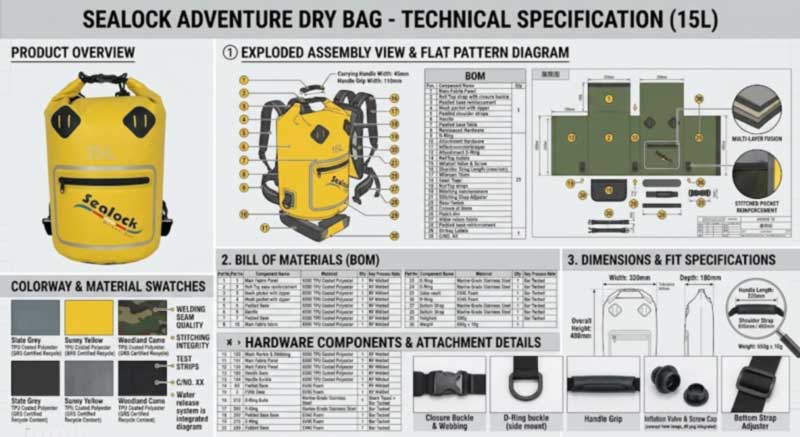

Коротко про стандартні розділи

Розділ	Що він повинен містити
Титульна сторінка	Назва та номер стилю, дата,номер версії, контакт
Плоскі ескізи	Спереду, ззадуізбоку, з виносними лініями для кожного шва, кишені, застібки та положення фурнітури
Діаграма вимірювання	Кожна точка вимірювання в сантиметрах і дюймах має aвизначена точка вимірюванняі толерантність
Відомість матеріалів	Кожен компонент зі складом, вагою, товщиною, кольором, розміром і кількістю на одиницю
Примітки до будівництва	Як кожна частина з’єднується та завершується
Кольори	Pantone або картка кольорів із підписом для кожного компонента, а не лише «чорний»
брендинг	Ілюстрація логотипу, спосіб, розмір і точне розташування; етикетки та теги
Упаковка	Поліетиленовий пакет, коробка, штрих-код, кількість картону та маркування картону

Дві зауваження щодо основ перед водонепроникним матеріалом.Лише вид спереду — класична помилка для початківців— фабрика не може вирізати жодної деталі шаблону без повної картини конструкції. Івизначити точки вимірювання: вимірюється висота з ручкою чи без? Невизначена точка вимірювання дає зразок, який технічно правильний і неправильний.

Доповнення перше: сформулюйте рейтинг у вигляді числа та тесту

«Водонепроникний» не є специфікацією. Це слово викликає більше суперечок у цій категорії, ніж будь-яке інше, тому що дві сторони можуть використовувати його відверто і мати на увазі різні речі.

Запишіть це трьома рядками:

• Рейтинг— наприклад IPX7, що визначається як занурення на 1 метр на 30 хвилин. Якщо ви вкажете IPX8,вкажіть глибину, тому що IPX8 забезпечує безперервне занурення понад 1 метр на глибину, заявлену виробником. Твердження IPX8 без доданої глибини неможливо перевірити.
• Де це перевірено— на готовому мішку, не виведеному з тканини гідростатичному малюнку. Сумісна тканина не сертифікує зібраний виріб.
• На купе— і це те, чого не вистачає покупцям. Якщо конструкція має герметичний основне відділення та передню кишеню на блискавці, вони не працюватимуть так само. Оцініть кожен окремо в технічному пакеті та перенесіть цей рейтинг у свою копію списку. Це запобігає перевірці, яка говорить, що сумка протікала, коли основне відділення залишалося сухим.

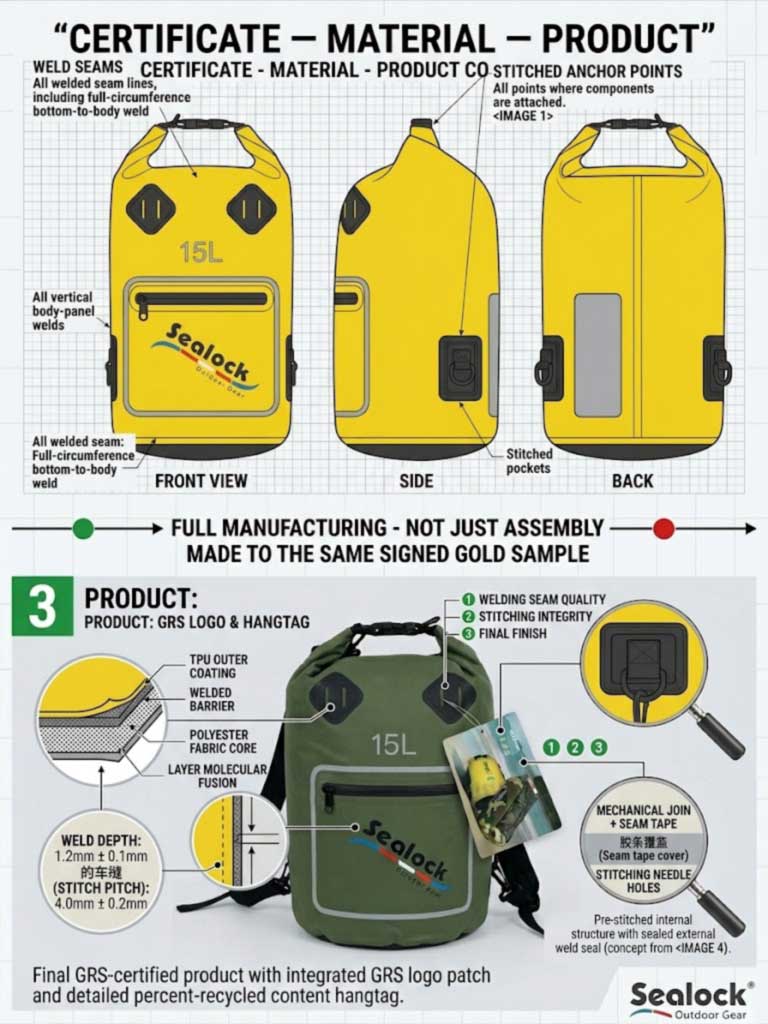

Доповнення друге: графік з’єднання, шов за швом

Технічний пакет одягу визначає тип стібка для кожного шва. Водонепроникний технічний пакет повинен спочатку викликати щось більш фундаментальне:спосіб приєднання. Кожен шов у виробі є однією з трьох речей, і в документі має бути зазначено, що:

• Високочастотне зварювання— герметичний бар'єр.
• Пошита— несучі з’єднання, нанесені на плоскі панелі перед зварюванням.
• Пришиваємо потім приклеюємо— де структурні шви повинні залишатися відкритими.

Потім додайте одну будівельну примітку, яка керує всією конструкцією, тому що це неочевидно для будь-кого, хто приходить із швейного виробництва:зварюванню передує структурне зшивання.Зшивання після зварювання перфорує готовий шов і робить його водопроникним. Розміщення цього речення в технічному пакеті усуває будь-яку двозначність щодо послідовності.

Додаток третє: графік проникнення

Цей розділ не існує в жодному стандартному шаблоні, і саме він найбільше впливає на вартість інструменту та час виконання.Кожна деталь, яка проходить крізь герметичну оболонку, є проникненням, і для кожного потрібна своя лінія: клапан, прозоре віконце, герметична блискавка, корпус магніту, насосний блок, дренаж і кожен анкер для навантаження.

Для кожного вкажіть положення та спосіб пломбування. Практично це має дві причини:

• Позиції проплавлення впливають на карту зварювання, а отже, і на матрицю.Переміщення клапана після наявності інструменту є дорогим; вирішити це, перш ніж інструменти стануть безкоштовними.
• Кожне проникнення є окремим вікном процесуз власними параметрами та власною перевіркою, яка є частиною того, як будується пропозиція.

Додаток четвертий: матеріали, призначені для зварюваності

Специфікація, на якій написано «водостійка тканина», не є специфікацією. Розпливчасті описи — «міцна тканина», «хороша блискавка», «преміальний матеріал» — змушують фабрику здогадуватися, і здогадку ви отримуєте. Для зварного виробу вкажіть чотири окремі рядки, а не один:

• Основна тканина і деньє— 420D, 500D, 840D; основа з нейлону або поліестеру.
• Тип покриття, вага і сторони— ПВХ брезент, покритий ТПУ або ламінований ТПУ з обох сторін. Зауважте, що для надійного зварювання тканини з покриттям потрібна мінімальна товщина покриття приблизно 3–5 міл.
• Зварюваність— матеріал повинен бути полярним термопластом. зварювання ПВХ, ТПУ, нейлону, ПЕТ і ЕВА; поліпропілен і поліетилен цього не роблять, а деякі покриття на основі каучуку, такі як Hypalon, можна лише зшивати або склеювати.
• Сумісність приєднаних компонентів— фланець вентиля, стрічка на блискавці та віконна плівка повинні бути сумісні з внутрішньою поверхнею, оскільки з’єднання однотипних матеріалів значно надійніше, ніж клейове з’єднання різнорідних пластиків.

Також вкажіть свій ринок призначення, щоб відповідність була розроблена, а не виявлена: для ЄС, Великобританії чи Каліфорнії, укажітьне містить фталатів і відповідає REACHформулювання в письмовій формі та вимагають звіт про випробування на відповідність вашій фактичній специфікації.

Доповнення п'яте: Точки навантаження з перевіреним навантаженням

«Посилені лямки» залишає найважливіші рішення на підлозі. Для кожного несучого кріплення — плечовий ремінь, стегновий ремінь, ручка для перетягування, D-подібне кільце, петля — вкажіть:

• Архітектура стібка— box-X, де є місце, bar-tack, де його немає. Зауважте, що щільність закріплення слід встановлювати відповідно до навантаження, а не максимального, оскільки надмірне закріплення послаблює основну тканину.
• Нитка— склеєний нейлон або скріплений поліестер, Tex 40 або важчий.
• Кількість стібків на дюйм і глибина вставки стрічки.
• Навантаження, яке повинен витримувати кожен анкер, і чи перевіряється він статично чи циклічно. Для кріпильного обладнання циклічність має більше значення — вкладка, яка утримує статичну тягу, може вийти з ладу під час повторного динамічного навантаження.

Допуски: реалістичні, не декоративні

Поруч загальна практика±5 мм для м’яких пакетів і ±3 мм для структурованих, але корисний принцип полягає в тому, що допуски не повинні бути однаковими для продукту. Розташування логотипу, кріплення парної ручки та вирівнювання закриття потребують більш жорсткого контролю, ніж загальна ширина м’якого мішка. Два застереження:

• Не додавайте довільні допуски, щоб зробити документ технічним.Обговоріть реалістичні варіанти виробництва з фабрикою після першого зразка та встановіть їх на основі доказів.
• Зварні роботи проходять щільніше при різанні.Зварний шов не має припуску на шов для поглинання дрейфу, тому точність панелі контролюється більш ретельно, ніж у швейному виробництві — варто знати, коли ви встановлюєте очікування.

Помістіть план тестування в пакет

Єдине найкорисніше доповнення, яке може зробити водонепроникний покупець, оскільки метод випробування має бути узгодженийранішемасове виробництво — воно визначає ширину зварного шва, закриття та тканину, і ви не можете перевірити мішок на занурення після його виготовлення. Вкажіть:

• Які випробування застосовуються — реальне занурення у воду, випробування повітряними бульбашками, визначення витоку негативного тиску, зміна навантаження.
• Незалежно від того, чи працюють вони на виробничих зразках чи на виробничих одиницях.Ідеальний передсерійний зразок підтверджує дизайн; одиниці, взяті з циклу, підтверджують партію.
• Рівень AQL і який відсоток упаковки виконується остаточна перевірка.
• Які докази ви отримуєте — оглядові фотографії та записи, а також чи організовано перевірку SGS чи QIMA.
• що апідписана золота пробабуде проведено обома сторонами. Без нього перевірка не має нічого об’єктивного для вимірювання.

Помилки, які перетворюють два раунди вибірки на п’ять

• Еталонні зображення без розмірів, матеріалів або будівельних приміток.Це змушує фабрику вгадувати, і саме вгадування створює зразок, який вам не потрібен.
• Лише вид спереду.Відсутність сторони або спини означає відсутність візерунка.
• Невизначені точки вимірювання.Висота з ручкою або без неї змінює відповідь.
• Нечіткі записи специфікації.«Хороша блискавка» не вказується; "герметична водонепроникна блискавка, формований зубчастий ланцюг, повна довжина".
• Немає рейтингу по відсіку.Джерело більшості скарг на "це витік" на продукти, де основне відділення було в порядку.
• Збої контролю версій.Старі креслення, новіша специфікація матеріалів і застарілі ілюстрації логотипу можуть створити неправильний зразок, навіть якщо кожен окремий файл виглядає професійно. Пронумеруйте кожну версію та вкажіть, яка замінює яку.
• Забувши про упаковку та етикетки.Сумка може бути ідеальною, тоді як штрих-код, етикетка походження, картка догляду чи позначка на коробці неправильні.

Що відбувається, коли пакет прибуває

Повний пакет скорочує розробку, оскільки вилучає етап інтерпретації. Наш процес з цього моменту: ми переглядаємо креслення длязварюваністьі позначте будь-яку геометрію, матеріал або проникнення, які можуть спричинити проблеми, зазначте ціну за одиницю окремо з інструментом, де необхідна спеціальна матриця, потім зробіть вибірку — як правило, два раунди зустрічних проб — і підпишіть зразок золота, який зберігають обидві сторони перед об’ємом. Відбір зразків триває 3–15 днів залежно від складності, виробництво – 20–45 днів після затвердження з Дунгуаня чи Хошиміна.

Якщо у вас немає технічного пакету, для початку достатньо еталонного зразка, а також передбачуваного використання, ємності, цільової ціни та ринку; ми створимо специфікацію разом з вами, а не вгадуємо її.

Базові моделі для порівняння

Зображення	Модель	Корисно як відправна точка для	MOQ
	SL-D693 Трубка для сухого мішка з віконцем і кишенею на блискавці— 15л / 20л; ПВХ брезент 500D;IPX7; прозоре вікно; сухо-мокре розділення; знімний ремінь; Пряжка POM.	Працюючий приклад оцінки відсіку та проникнення у вікно	300
	Водонепроникний експедиційний пакет SL-J033— 45/55/65 л; ТПУ на нейлоні 420D;IPX8гумова ущільнювальна стрічка, відкидний клапан і компресійний ремінь; м'який ремінь, нагрудний ремінь, м'який стегновий ремінь, ручка для перенесення.	Специфікація точки навантаження та заявлена ​​оцінка глибини	300–500
	Компресійний мішок SL-P1133 з ручним насосом— 48×29×10 см, 13,9 л; гвинтовий клапан з різьбовою кришкою та прокладкою; зварене прозоре ТПУ вікно; герметична водонепроникна блискавка.	Схема проходки — клапан, вікно і блискавка в одному корпусі	300
	Сухий рюкзак SL-E102— 15L / 20L / 30L з опублікованими розмірами для кожного розміру; Сітка ПВХ 500D; індивідуальні кольори та розміри.	Сходи розмірів на спільних інструментах — як ефективно специфікувати три SKU	300

Поширені запитання: технічні пакети водонепроникних сумок

З: Що потрібно водонепроникному технічному пакету, а не звичайному?
A: П’ять речей — рейтинг, указаний у вигляді числа з методом випробування та на відсік, графік з’єднання, який вказує, які шви зварені, а які зшиті, графік проникнення, у якому перераховано все, що проходить через корпус, матеріали, визначені для зварюваності, і точки навантаження з перевіреним навантаженням.

Q: Як я повинен написати вимогу до водонепроникності?
A: Як рейтинг, точка перевірки та область. Наприклад: IPX7, перевірено на готовій сумці, лише основне відділення, передня кишеня має рейтинг водонепроникності. Це речення запобігає більшості суперечок у цій категорії.

З: Чому графік проникнення має таке велике значення?
A: Тому що положення клапана, вікна, блискавки та кріплення впливають на карту зварювання, а отже, і на матрицю. Вирішення їх перед інструментом нічого не коштує; переміщення їх потім дороге.

З: Які допуски слід використовувати?
A: Приблизно ±5 мм для м’яких пакетів і ±3 мм для структурованих, затягнутих там, де вирівнювання має значення — положення логотипу, парні кріплення, вирівнювання закриття. Не застосовуйте довільні допуски однаково, щоб виглядати технічним; встановіть їх на заводі після першого зразка.

Q: У нас немає технічного пакету. Можемо все-таки почати?
A: Так. Для початку достатньо еталонного зразка, запланованого використання, потужності, цільової ціни та цільового ринку, і ми разом з вами створимо специфікацію. Чого ми не будемо робити, так це вгадувати — саме вгадування коштує раундів вибірки.

З: Яка найпоширеніша причина, чому проект потребує додаткових раундів вибірки?
A: Контроль версій. Старі креслення, новіша специфікація та застарілі ілюстрації можуть створити неправильний зразок, навіть якщо кожен файл виглядає професійно. Пронумеруйте кожну версію та чітко вкажіть, яка замінює яку.
