Процес виробництва водонепроникного рюкзака IPX8

Sealock є виробником водонепроникних рюкзаків за стандартом IPX8 і постачальником OEM. Досягнення IPX8 на сумці для телефону є проблемою точності на невеликому запечатаному об’ємі. Досягти його на 65-літровому вантажопідйомному рюкзаку — це зовсім інша дисципліна: метри шва замість сантиметрів, широкий отвір, який має рівномірно закриватися по всій ширині, тіло, яке згинається під навантаженням, коли він занурений, і достатньо повітря, що затримується, щоб чинити справжній тиск на застібку зсередини. У цьому посібнику розповідається про те, як насправді створюється пакет IPX8, а також про інженерні показники закриття, яке робить це можливим.

Чому масштаб змінює проблему

IPX8 означає безперервне занурення на глибину понад один метр на глибину та тривалість, заявлену виробником. Зустріч з тим, що на великій упаковці з м’якими стінками, маленькі герметичні пакети ніколи не стикаються з чотирма факторами:

• Довжина шва.Пачка об’ємом 65 л містить у багато разів більше зварного шва, ніж мішок. Кожен додатковий метр — це ще одна можливість для незначного зварювання, тому узгодженість процесу має більше значення, оскільки обсяг зростає, а не менше.
• Внутрішній об'єм повітря.Герметична упаковка на 65 л затримує великий об’єм повітря. Під водою це повітря стискається та виштовхується назовні проти закриття та швів — пачка відчуває тиск з обох сторін одночасно.
• Згинання під навантаженням.Завантажений рюкзак деформується, коли його переносять, кидають і притискають до корпусу або скелі. Мішечок сидить нерухомо; пачка постійно працює по швах.
• Несучі проходки.Ремені, стегновий ремінь і кріплення ручки для транспортування несуть вагу на тілі, яке має бути герметичним. Сумка має одну точку шнурка; в упаковці вісім і більше.

Чому туди не потрапить сам по собі

Ролл-топ — це чудова застібка та правильний вибір для більшості водонепроникних рюкзаків. Що це не є, так це ущільнювач, що витримує тиск. Він створює лабіринт, який перемагає дощ, бризки та короткочасне занурення, але його ущільнююча сила походить від рук користувача та пряжки — це не контрольоване, розроблене стиснення. Для заявленого рейтингу IPX8 закриття має застосовуватися aвимірна, повторювана сила затиску на сумісній прокладці.

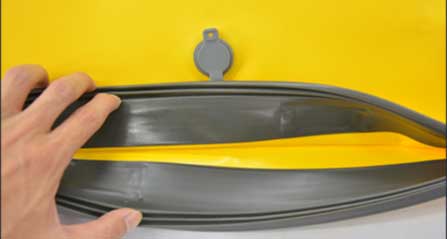

Наша конструкція корпусу IPX8 робить це за допомогою трьох елементів, що працюють разом: aущільнювальна стрічка з натурального каучукууздовж отвору, aвідкидний клапанщо замикається на нього, і aцентральний компресійний реміньякий затискає вузол. Гума забезпечує еластичність; клапан забезпечує геометрію; ремінь забезпечує силу.

За цим стоїть розробка прокладок

Компресійні ущільнювачі живуть або вмирають у кількості, яка рідко обговорюється у виробництві мішків, і вона вужча, ніж більшість людей припускає.

• Смуга стиснення.Для герметизації гумову прокладку потрібно стиснути на відсоток від її початкової товщини. Theідеальний – приблизно 40%, практичний максимум – 50%, а мінімальний – приблизно 10–15%. Його недостатньо стиснути, і ущільнення немає;надмірно стисніть його понад 50%, і гума може взагалі не відскочити— залишення постійної щілини на місці пломби. Розробка закриття означає розробку для цієї стрічки, а не просто затискання якомога сильніше.
• Компресійний комплект.Здатність каучуку відштовхуватися вимірюється за допомогою випробувань на стискASTM D395. Компаунд із поганою компресією поводиться добре в перший день і поступово припиняє ущільнення. Це специфікація матеріалу, а не припущення про дизайн.
• Релаксація.Відновлююча сила стиснутої прокладки помітно падає незабаром після встановлення — протягом години вона може становити приблизно три чверті свого початкового значення. Повна поломка малоймовірна, але витік стає можливим, якщо конструкція не мала запасу. Таким чином, система затиску вказана з запасом, а не з теоретичним мінімумом.

Найскладніше: рівномірне затискання через широкий отвір

У цьому велика упаковка найбільше відрізняється від маленького запечатаного продукту. Центральний компресійний ремінь прикладає найбільшу силу в середині отвору і поступово зменшується до кінців. Розробка прокладок має назву для проблеми, що виникла, — концентрація сили в точці затиску з недостатнім стисненням від неї — і застосовуються класичні відповіді:

• Стиснення припиняєтьсяякі запобігають здавленню прокладки за межі відскоку там, де ремінь тягне найсильніше.
• Жорсткий клапоть, тому сила закриття поширюється вздовж отвору, а не розсіюється на кілька сантиметрів з обох боків ремінця.
• Профіль прокладки та твердість, обрані для кривої силизакриття насправді забезпечує, а не для єдиного ідеалу.
• Геометрія складок на кінцях, оскільки клапан, що складається, має повертати кути на кожному кінці отвору — та сама проблема збивання кутів, яка впливає на будь-яке широке складене закриття.

Нерівномірне затискання є класичним способом несправності цього типу закривання: ущільнювач, який тримається в центрі та відкривається на одному кінці, витримає випадкове занурення та витік під тривалим тиском. Перевірка рівності по всій ширині, а не лише на ремінці, є обов’язковим етапом перевірки.

Оболонка: більше швів, менше допуску

• матеріал.ТПУ, ламінований на нейлоні 420D, є правильною оболонкою для цього класу — нейлонова основа забезпечує міцність на розрив і стирання, ТПУ забезпечує стійкість до гідролізу, УФ-стабільність, холодну гнучкість і зварюваність. TPU також переносить постійне згинання навантаженого пакета набагато краще, ніж жорстке покриття.
• Зварювання при 27,12 МГцбез голкових отворів у бар'єрі. На великій упаковці стабільність параметрів зварного шва протягом усього виробничого циклу є найбільшим визначальним фактором того, чи зберігає партія свій рейтинг.
• Посилена абразивна основа.Основна панель тягнеться та опускається сильніше, ніж будь-яка інша поверхня, і на продукті зі стандартом IPX8 зношена основа є негерметичною, а не лише косметичним пошкодженням.
• Навантажувальні анкери пришиті перед зварюванням.Ремені, стегновий ремінь і анкерні ручки пришиваються до плоских панелей із високим натягом, тому перфорація опиняється під звареною обшивкою, а навантаження розподіляється по зшитому сліду. Лише зварні анкери відшаровуються під дією постійного зсуву.

Послідовність виробництва

1. Постановка та нарізка матеріалу— панелі, розрізані з жорстким допуском, оскільки зварний шов не має припуску для поглинання сносу.
2. Пошиття вузлів— ремінь, стегновий ремінь, задня панель, бічні кишені та кріплення шнура, побудовані як модулі.
3. Зшивання в точці навантаження на плоскі панелі— анкери, накладені на високу напругу перед закриттям оболонки.
4. Налагодження матриці та ВЧ-зварювання— оболонка зрослася в суцільну ущільнену шкіру, покриваючи зшиті сліди.
5. Склеювання прокладки— ущільнювальна стрічка з натурального каучуку, прикріплена по всій довжині отвору. Будь-яке відхилення тут згодом стає нерівномірною смугою стиснення.
6. Клапан і компресійний ремінь в зборі— геометрія клапана налаштована на складання прямокутно на прокладці, ремені та закріплених елементах.
7. Перевірка закриття— компресію перевіряють по всій ширині, а не лише на ремінці.
8. Визначення витоку та упаковка.

Основа продукту

Ці зварні пакети є однаковими відправними точками для замовлення OEM — жоден не є вищим за інший; Конструкція за стандартом IPX8 поєднується з перевіреними конструкціями зі згортанням і герметичною блискавкою за стандартом IPX7:

Зображення	Модель і характеристики	Система ущільнення та рейтинг	MOQ
	Водонепроникний експедиційний пакет SL-J033— 45 л / 55 л / 65 л (34×23×58 / 68 / 78 см); 1916 / 1968 / 2043 г; ТПУ, ламінований нейлоном 420D; міцна армована абразивна основа; внутрішня сітчаста кишеня; бічна кишеня, бічні шнури для вій, накладна панель на липучках, світловідбиваючі канти; м'які плечові ремені, нагрудний ремінь, м'який стегновий ремінь, ручка для перенесення; жовтий / чорний.	IPX8— ущільнювальна стрічка з натурального каучуку + відкидний клапан + центральна компресійна стрічка	300–500
	Водонепроникний рюкзак SL-E103 із герметичною блискавкою— 45 л (30×22×73 см); водонепроникне покриття TPU; внутрішній комп'ютерний рівень; зразок 15 днів.	Герметична блискавка — перевірено IPX7, широкий швидкий доступ	500
	Герметичний сухий рюкзак SL-E090— 60 л (36×25×80 см); ТПУ; чорний, жовтий, червоний; складається для транспортування; плаває.	Roll-top — великий об’єм повітря, плавучість за конструкцією	300–500
	Сухий рюкзак із ТПУ SL-E039— 25 л; нейлон 420D з покриттям ТПУ; дві регульовані лямки і поясний гудзик; проба 3–5 днів.	Roll-top — перевірений IPX7 на зварній оболонці з ТПУ	300–500
	Сухий рюкзак для байдарки SL-E977— 28 л; ПВХ 500D 0,5 мм; напівкругла оболонка; вікно телефону; багатофункціональний замок; бічний клапан накачування/спуску повітря; Задня панель EVA.	Roll-top з клапаном — регульована подача повітря на герметичний корпус	300–500

Система ущільнення, специфікація прокладки, місткість, матеріал оболонки, конфігурація джгута, кріплення та брендування – все це можна вказати за замовленням, або упаковку можна розробити за ескізом. Зверніть увагу, що SL-J033 працює з трьома ємностями на одній ущільнювальній платформі, тому програма IPX8 може охоплювати 45–65 л без трьох окремих розробок закриття.

Контроль якості пакета IPX8

Якість оцінюється трьома рівнями.IQCпокриває вхідну ламіновану ТПУ тканину для товщини покриття, адгезії та зварюваності, а такожзапас прокладок для дурометра та компресійний комплект, а також стрічки, піна, пряжки та фурнітура відповідно до підписаного стандарту.IPQCохоплює допуск до різання, цілісність зварного шва та ширину зварного шва, вірність з’єднання прокладки вздовж отвору, складання клапана та ремінця, зшивання кріплення навантаження таперевірка стиснення по всій ширині закриття— з випробуваннями на відрив на зразках зварних швів на початку кожного циклу.OQCохоплює відбір зразків за стандартом ISO 2859 AQL, випробування зануренням на заявлену глибину та тривалість, а також порівняння зразків золота з доступною сертифікацією SGS або QIMA — і для заявки на IPX8 покупці повинні очікувати звіт про випробування із зазначенням глибини, а не лише рейтингу.

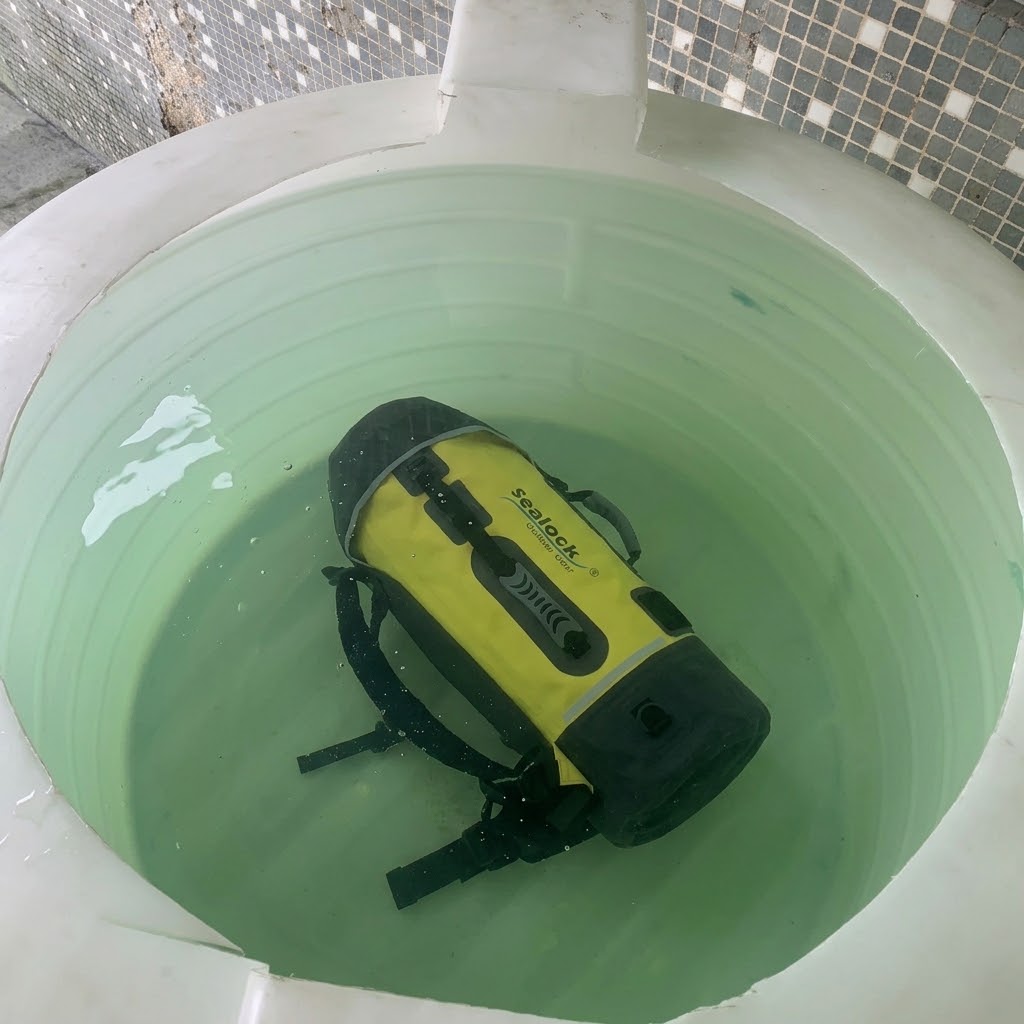

Sealock також суворо виконує повну процедуру перевірки клієнтом готової продукції:розпакування, вакуумна екстракція, 24-годинний статичний відпочинок і визначення витоку повітря. Це має більше значення для великої упаковки, ніж будь-де інше в асортименті: повільний витік, який великий герметичний об’єм може замаскувати під час короткого занурення, усе ще помітно пропускає вакуум протягом цілого дня. Лабораторія додатково перевіряє міцність зварного шва та міцність на відрив, стиск прокладки, випробування циклу змикання, міцність шва з випробуванням на навантаження більше 1500 циклів і ривкове навантаження на кріпленнях джгутів і стегнових ременів, стирання, розрив, розтягування, сольовий спрей, УФ, стійкість кольору та різницю кольорів.

Поширені запитання: виробництво рюкзаків IPX8

З: Чому рюкзак із згортанням не може мати рейтинг IPX8?
Відповідь: Тому що сила герметизації рулонного верху залежить від того, як користувач складає та закріплює його, а не від інженерного стиснення. Він чудово протистоїть дощу, бризкам і короткочасному зануренню — саме тому наші пакети з рулонним верхом мають перевірений рівень IPX7 — але для заявленого IPX8 потрібна прокладка, стиснута контрольованим, повторюваним зусиллям затиску.

З: Наскільки потрібно стиснути ущільнювальну прокладку?
Відповідь: у досить вузькому діапазоні: близько 40% початкової товщини є ідеальним, 50% є практичним максимумом, а нижче приблизно 10–15% немає надійного ущільнення. Стиснення понад 50% ризикує, що гума не відскочить, що створює постійну щілину.

З: Як ви знаєте, що прокладка все ще буде герметичною через два роки?
Відповідь: Вказуючи ступінь стиснення — перевірено відповідно до ASTM D395 — замість того, щоб припускати це. Суміш із поганою компресією ущільнює в перший день і поступово припиняє роботу. Запас прокладок перевіряють на дурометрі та компресійній основі при вхідному огляді.

Питання: Яку частину корпусу IPX8 найважче підібрати?
A: Рівномірне затискання через широкий отвір. Центральний компресійний ремінь зосереджує силу в середині та забезпечує меншу силу на кінцях, тому застібка потребує посиленого клапана, обмежувачів стиснення та профілю прокладки, що відповідає фактичній кривій сили — тоді стиснення перевіряється по всій ширині під час перевірки.

З: Чи плаває пакет IPX8?
Відповідь: герметична упаковка затримує повітря та плаває, що корисно, але той самий захоплений повітря виштовхує назовні кришку під час занурення, тому оболонка та ущільнювач повинні бути створені для тиску з обох сторін.

Питання: Що ми повинні запитати, щоб обґрунтувати претензію IPX8?
A: Заявлена ​​глибина та тривалість, а також звіт про випробування готового продукту. IPX8 без зазначеної глибини не піддається перевірці, і це найпоширеніша претензія у водонепроникному спорядженні.
