Індивідуальний посібник із виготовлення сумки для байдарки

Sealock є виробником сумок для каяків і постачальником OEM. Звичайний сухий мішок являє собою зварену трубу: дві панелі, кругла основа, roll-top. Сумка для байдарки — це складніша версія цієї проблеми, тому що потрібні гребці — клапан для надування повітря, віконце для телефону, контурна оболонка, яка прилягає до спини, точка замку, м’яка задня панель — усе це вимагаєнавмисне переривання водонепроникного бар’єру, а потім знову його герметизація. У цьому посібнику розповідається про те, що це означає на заводі, і що це означає для бренду, який пише короткий опис сумки для байдарки.

Чому сумку для байдарки важче побудувати

Кожна додана функція є додатковою проблемою ущільнення. Трубчастий сухий мішок має один безперервний зварний шлях і нічого не проникає через шкіру. Сухий рюкзак для байдарки може мати вигнуту оболонку, прозоре вікно, приварене до непрозорої тканини, фланець клапана, що проникає в стіну, формований корпус замка, задню панель з пінопласту, прикріплену до неї, і кріплення для ременів, що несуть повну вагу навантаження. Кожен із них є місцем, де бар’єр може вийти з ладу, і кожен має власне вікно процесу.

Ось чому сумки для каяків відрізняють спеціалізовані фабрики від загальних. Зварити трубу може кожен. Інтеграція обладнання в герметичну вигнуту оболонку, повторювана в тисячах одиниць, є іншою можливістю.

Зварювання вигнутої оболонки

У деяких наших рюкзаках для каяків використовується напівкругла оболонка, а не прямий циліндр, тому що рельєфний корпус краще прилягає до спини та більш передбачувано розміщується в човні. Традиційна мудрість у радіочастотному зварюванні стверджувала, що вигнуті поверхні є поганими кандидатами для процесу. На практиці вони придатні для роботи, але змінна змінна контролю: криволінійний зварний шов є критичним факторомточний контроль зазору між верхньою та нижньою матрицею, а не контроль тиску затиску. Правильно встановіть відстань матриці, і вигнутий шов зварюється так само надійно, як і плоский; покладатися лише на тиск, і якість зварювання змінюється вздовж кривої.

Два пов’язані обмеження визначають практичну геометрію:

• Радіочастотне поле працює лише через невеликий проміжок.Поле, достатньо сильне, щоб розплавити матеріал, вимагає, щоб електрод і деталь знаходилися в межах приблизно 1,5 мм, тому цей процес підходить для плівок і тканин з покриттям, а не для товстих жорстких секцій — і чому конструкція матриці має точно повторювати контур оболонки.
• Панелі нарізають негабарит.Відрізані шматки мають принаймні приблизно на 6 мм більше, ніж шаблон зварного шва, оскільки матеріал має повністю покрити зону зварного шва інструмента, інакше сам зварний шов буде порушений. Згодом зайве можна обрізати офлайн.

Зварювання різнорідних матеріалів: віконна панель

Прозоре вікно телефону або оглядова панель означає зварювання прозорої плівки в тканинну оболонку з покриттям — два різні матеріали з різною термічною поведінкою. Правило, яке регулює це, варто знати, оскільки воно пояснює, чому вікна деяких постачальників розшаровуються:

Під час склеювання двох різних матеріалів процес має бути налаштований таким чином, щоб матеріал з вищою температурою склування нагрівався першим і проводив тепло в матеріал з нижчою Tg.Поверніть його в іншу сторону, і м’який матеріал надмірно розплавиться та стоншиться, тоді як твердіший ніколи не з’єднається належним чином, утворюючи з’єднання, яке виглядає прийнятним і згодом виходить з ладу. Зробити це правильно — справа конструкції електрода та налаштування параметрів, а не зусиль.

Для тканин з покриттям також існує підлога матеріалу: мінімальна товщина покриття повинна становити приблизно 0,003–0,005 дюймів (3–5 міл) для належного зварювання. Тканина з надто тонким покриттям не забезпечить надійного зчеплення, незалежно від того, наскільки добре налаштована машина.

Інтеграція клапана

Клапан надування та спуску повітря на наших рюкзаках для каяків дозволяє весляру видаляти повітря, щоб стискати мішок у люк, або додавати повітря для тимчасової підтримки плавання. Його виготовлення означає навмисне просування порту через стінку герметичної сумки. Є два перевірених підходи:

• Фланцевий клапан, приварений до середньої панелі.Порти та клапани постачаються з приварюваним фланцем, щоб їх можна було встановити в середині панелі — радіочастотне зварювання ущільнює тканину з покриттям до порту, не пошкоджуючи жодного матеріалу.
• Труба, зварена в шов.Розташувати корпус клапана безпосередньо на шві складно, тому звичайною практикою є приварювання труби до шва та приєднання до труби клапана, що стискується.

У будь-якому випадку, зварний шов клапана є окремим технологічним вікном від швів корпусу і отримує власний набір параметрів і власну перевірку. Це також функція, яку найбільше варто протестувати під тиском, з причини, описаної в наступному розділі.

Режим відмови, про який покупці повинні знати

Це важливо для будь-якої сумки з клапаном або функцією утримання повітря:слабкий шов може пройти початкову перевірку на герметичність і все одно вийти з ладу після повторних циклів надування, транспортної вібрації або використання в холодну погоду.Одне проходження/відмова в кінці лінії не підтверджує довговічність ущільнення — воно доводить, що ущільнення існувало в той день.

Ось чому контроль якості такого продукту повинен включати візуальний огляд,тестування на пілінг, утримання тиску, іперевірка розшарування, а не лише тест на воду. Це також є причиною, чому ми проводимо вакуумну екстракцію з 24-годинним витримуванням готової продукції: тривалий негативний тиск протягом цілого дня відкриває поверхню крайових ущільнень, які пропускає коротке занурення.

Точки навантаження: чому ремінь зшивається перед зварюванням кузова

Завантажений рюкзак для байдарки об’ємом 38 л передає всю свою вагу через кріплення плечової збруї, а весляр, який закріплює та від’єднує точки кріплення палуби, постійно обертає ці кріплення. Тому прикріплення, призначені лише для зварювання, можуть відшаруватися під дією тривалого зсувуджгути, накладки D-кільця, кріплення шнура та ручки для перетягування пришиваються до плоских панелей під високим натягом перед зварюванням корпусу. Прошитий слід розподіляє навантаження; подальше зварювання та армування покриває перфорацію. Потім анкери перевіряються на навантаження та ривок, а не на око.

Тут також має значення вказівка ​​щодо веслування — екіпірування палуби має кріпитися щонайменше у двох точках, тому анкери повинні бути створені для багаторазового використання під ударним навантаженням, а не для статичної ваги.

Приклеювання задньої панелі

Цільна задня панель EVA на наших рюкзаках для байдарок знижує вагу та зменшує накопичення тепла під час прогулянки до пункту розміщення. EVA сам по собі придатний для радіочастотного зварювання, що дозволяє інтегрувати панель у конструкцію, а не приклеювати її — і тут зварювання є кращим, ніж клей з тієї ж причини, що й у інших місцях:зварні з'єднання запобігають старінню клею та ризику повторної активації, які саме режими відмови знайде сумка, що зберігається вологою в гарячому гаражі.

Інша система герметизації: гумова стрічка

Не кожна сумка для байдарки закривається на рол-топ. Наші експедиційні будівельні печатки з aстиснута ущільнювальна стрічка з натурального каучуку під відкидним клапаном, затиснута центральним компресійним ременем— механічно інша система, що досягає IPX8. Його виробництво додає кроки, яких немає в рулонному верху: гумова стрічка має бути прикріплена вздовж повного отвору, геометрія клапана повинна складатися на ній прямокутно, а компресійний ремінь має рівномірно затискатися по ширині. Нерівномірне затискання є класичною невдачею — ущільнення, яке тримається в середині та має щілини на одному кінці, пройде випадкове занурення та витік під тиском.

Брендування: друк перед зварюванням

Корисний пункт послідовності для брендів:Трафаретний друк або гаряче тиснення можуть бути включені в шари плівки до завершення зварювання.Застосування графіки, коли панелі ще плоскі, забезпечує кращу реєстрацію та дозволяє уникнути роботи навколо готової тривимірної оболонки. Тут також варто звернути увагу на світловідбиваючий друк — веслувальники часто бувають на воді на світанку та в сутінках, а світловідбиваючий знак робить сумку помітною за слабкого освітлення, водночас виступаючи в якості нерухомості бренду.

Що це означає для вашого брифінгу

• Вкажіть зварювальні матеріали— ПВХ, ТПУ, нейлон з покриттям ТПУ або EVA. Неполярні пластики, такі як PP і PE, взагалі не можна зварювати радіочастотним зварюванням.
• Перевірте товщину покриття— менше приблизно 3–5 мілі, тканина з покриттям не зварюється надійно.
• Визначте проникнення завчасно— положення клапана, вікна, замка та кишені впливають на конструкцію матриці та вартість інструментів, і їх дорого переміщати після того, як форма існує.
• Зберігайте геометрію оболонки зручною для зварювання— плавні вигини та чисті шви більш повторювані, ніж вузькі радіуси та збіжні шви.
• Деталізуйте кожну точку навантаження— збруя, D-подібні кільця, шнури для вій, ручка для перетягування та спосіб кріплення кожного з них.
• Запитуйте правильні тести— перевірка міцності на відрив, збереження тиску та розшарування, а не лише перевірка занурення на відповідність/невідповідність.
• Бюджет на інструменти— для спеціальної форми оболонки потрібна спеціальна мідна матриця, яка зазначається окремо, із часом виконання до першого зразка.

Основа продукту

Ці зварні мішки від Sealock'sсухий мішоклінія, є однаковими відправними точками для індивідуального проекту байдарки — жодна не є вищою за іншу; кожен демонструє різні виробничі можливості, описані вище:

Зображення	Модель і характеристики	Виробнича здатність це демонструє	MOQ

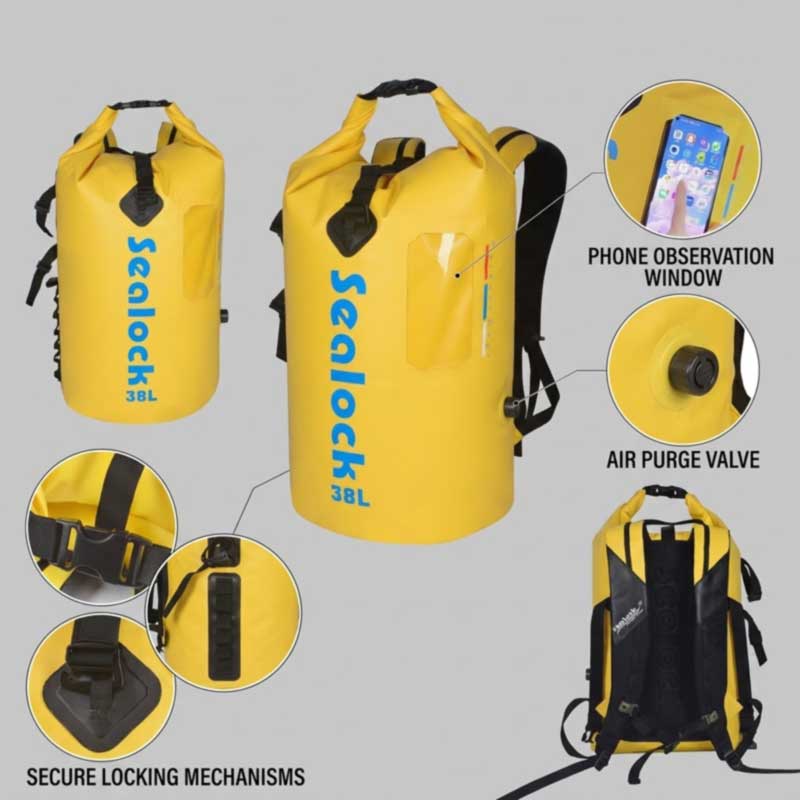

	Водонепроникний сухий рюкзак для байдарки на 38 л— ПВХ 500D, 0,5 мм; напівкругла оболонка; кишеня на передньому вікні для телефону; багатофункціональний замок для дошки для веслування; бічний клапан накачування/спуску; цільна задня панель EVA.	Зварювання вигнутої оболонки, інтеграція клапана, віконна панель, склеювання EVA — усе в одній конструкції	300–500
	Сухий рюкзак для байдарки SL-E977— 28 л; ПВХ 500D, 0,5 мм; напівкругла оболонка; вікно телефону; багатофункціональний замок; бічний клапан накачування/спуску; Задня панель EVA.	Така ж платформа з одноденною потужністю	300–500
	SL-D045 Герметична трубка для сухого мішка з газовим клапаном— 20л, розміри від 2л до 100л; ПВХ; газовий клапан для контрольованого накачування та здування; індивідуальні кольори; проба 5–7 днів.	Інтеграція клапана на просту трубку — дешевший спосіб керування повітрям	500
	SL-D693 Трубка для сухого мішка з віконцем і кишенею на блискавці— 15 л (53 × 36 см) / 20 л (57 × 38 см); ПВХ брезент 500D;IPX7; Вікно з ПВХ прозорої плівки; сухо-мокре розділення; знімний посилений ремінь; Пряжка POM.	Зварювання прозорої плівки до брезенту плюс герметична кишеня на блискавці в одному корпусі	300
	Водонепроникний експедиційний пакет SL-J033— 45л / 55л / 65л; ТПУ, ламінований нейлоном 420D;IPX8через ущільнювальну стрічку з натурального каучуку + відкидний клапан + центральний компресійний ремінь; посилена абразивна основа; м’який ремінь, нагрудний ремінь, стегновий ремінь, ручка для перенесення; світловідбиваючі труби.	Система ущільнення з гумової стрічки та повний несучий ремінь	300–500
	Сухий рюкзак SL-E102— 15L / 20L / 30L з опублікованими розмірами для кожного розміру; Сітка ПВХ 500D; індивідуальні кольори та розміри.	Три потужності спільного інструменту — ефективна амортизація штампу	300

Терміни виробництва та контроль якості

Пункт	Деталь
MOQ	300–500 шт на модель
Інструменти	Індивідуальна мідна матриця для геометрії оболонки, вказується окремо; повторно використовується при повторних замовленнях
Відбір проб	3–10 днів на цикл після обробки; зазвичай два раунди
виробництво	20–45 днів після затвердження зразка
Ємність	Дев'ять високочастотних зварювальних ліній на 27,12 МГц; близько 100 000 одиниць на місяць
Варіанти рейтингу	Перевірено IPX7 на зварних конструкціях з рухомим верхом; IPX8 на конструкції з гумовим ущільненням

Якість визначається трьома рівнями —IQC(вхідна тканина перевіряється на товщину покриття, адгезію та зварюваність, а також клапани, замкову фурнітуру, пряжки та стрічку відповідно до підписаного стандарту),IPQC(допуск до різання, цілісність зварних швів на обох швах корпусу та проникненнях, встановлення клапанів і вікон, складання джгутів і точок застібки, з випробуваннями на відрив на зразках зварних швів на кожному початку запуску), іOQC(Відбір зразків за стандартом ISO 2859 AQL, реальне випробування партії зануренням у воду, утримання тиску на клапанах, перевірка розшарування та порівняння зразків золота за допомогою SGS або QIMA). Sealock також суворо виконує повну процедуру перевірки клієнтом готової продукції:розпакування, вакуумна екстракція, 24-годинний статичний відпочинок і визначення витоку повітря. У лабораторії додатково проводяться випробування на з’єднання зварювальних швів і міцність на відрив, випробування на навантаження понад 1500 циклів із ривковим навантаженням на кріпленнях джгутів і точках закріплення, перевірки плавучості, стирання, розриву, розтягування, сольового спрею, ультрафіолетового випромінювання, стійкості кольору та різниці кольорів.

FAQ: Виробництво сумок для каяків

Q: Чи можете ви зварити вигнуту або контурну оболонку?
A: Так. Вигнуті зварні шви можна виконувати, коли відстань між штампами між верхнім і нижнім інструментом точно контролюється — це, а не тиск затиску, є керівною змінною на кривій. Для цього потрібна конструкція матриці, що відповідає контуру оболонки.

Q: Як інтегрувати клапан для надування без шкоди для ущільнення?
A: або фланцевий клапан, приварений до середньої панелі — порти та клапани постачаються з приварюваними фланцями саме для цього — або трубка, зварена в шов із прикріпленим клапаном для стиснення. Зварний шов клапана має власний набір параметрів і власну перевірку.

З: Чому деякі прозорі вікна з часом розшаровуються?
A: Зазвичай тому, що зварювання різнорідного матеріалу було встановлено неправильно. Матеріал з вищим Tg повинен нагріватися першим і проводити тепло в матеріал з нижчим Tg; в інший бік, м’якша плівка переплавиться, тоді як інша ніколи не з’єднається належним чином, утворюючи з’єднання, яке виглядає добре і пізніше виходить з ладу.

Питання: Чи достатньо одного тесту води, щоб підписати мішок з клапаном?
A: Ні. Слабкий шов може пройти початкову перевірку на герметичність і все одно вийти з ладу після повторних циклів надування, вібрації під час транспортування або використання в холодну погоду. Попросіть перевірку на відшарування, утримання тиску та перевірку розшарування разом із зануренням.

Питання: чи може наш логотип залишитися перед складанням?
Відповідь: Так, і це краще — трафаретний друк і гаряче тиснення наносяться на шари плівки, поки панелі плоскі, перед зварюванням, що забезпечує більш чисте оформлення. Світловідбиваючий друк варто вказати для видимості на світанку та в сутінках.

З: Що визначає, чи можна будувати наш дизайн?
A: Зварюваність матеріалу (ПВХ, ТПУ, нейлон з покриттям або EVA — ніколи PP або PE), товщина покриття принаймні приблизно 3–5 mil, геометрія оболонки, яку може наслідувати матриця, і положення кожного проходу. Ми перевіряємо креслення на зварюваність перед інструментом і пропонуємо зміни, які покращують як якість, так і продуктивність.
